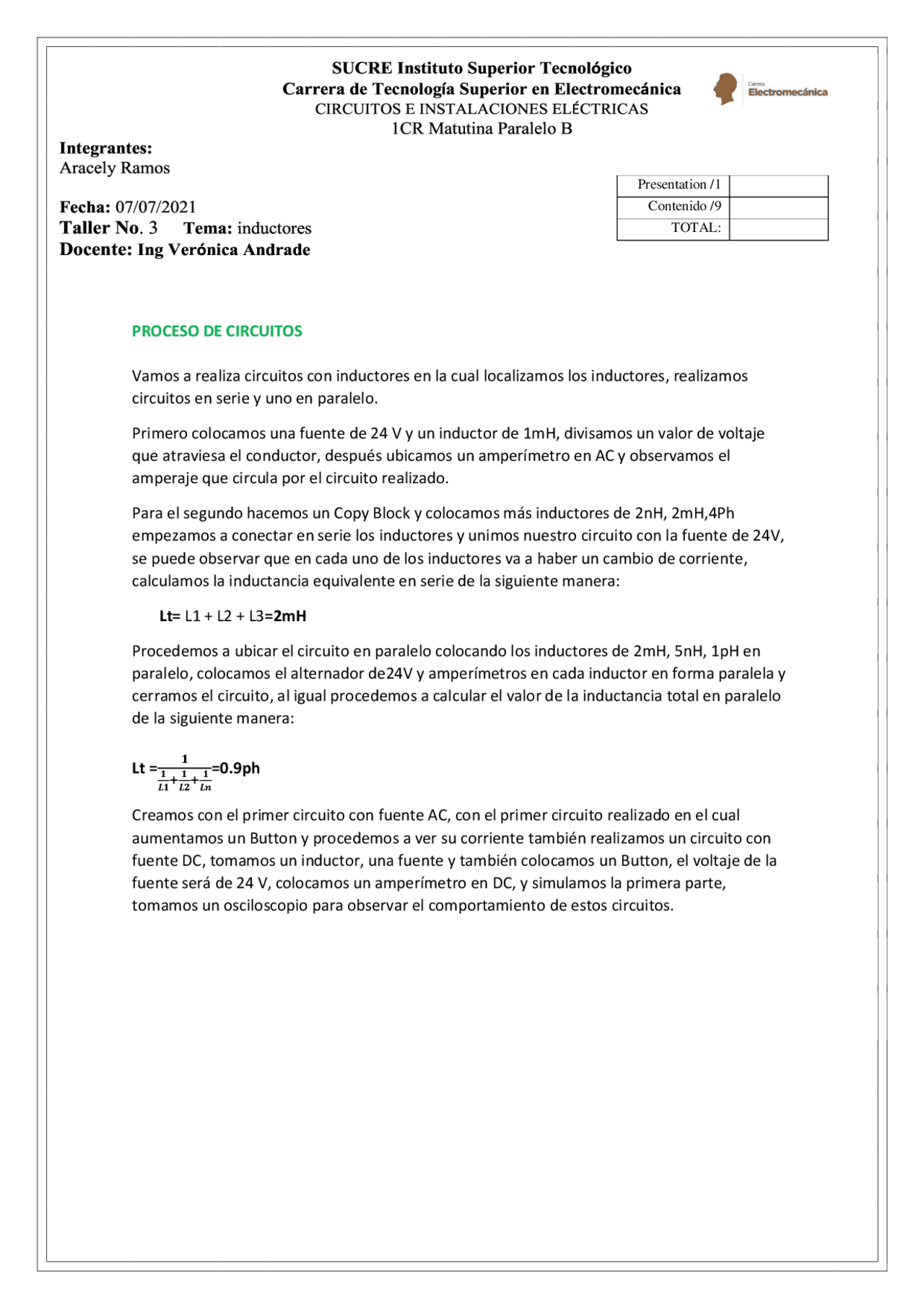

TALLER 3 INDUCTORES
PROCESO DE CIRCUITOS
Vamos a realiza circuitos con inductores en la cual localizamos los inductores, realizamos
circuitos en serie y uno en paralelo.
Primero colocamos una fuente de 24 V y un inductor de 1mH, divisamos un valor de voltaje
que atraviesa el conductor, después ubicamos un amperímetro en AC y observamos el
amperaje que circula por el circuito realizado.
Para el segundo hacemos un Copy Block y colocamos más inductores de 2nH, 2mH,4Ph
empezamos a conectar en serie los inductores y unimos nuestro circuito con la fuente de 24V,
se puede observar que en cada uno de los inductores va a haber un cambio de corriente,
calculamos la inductancia equivalente en serie de la siguiente manera:
Lt= L1 + L2 + L3=2mH
Procedemos a ubicar el circuito en paralelo colocando los inductores de 2mH, 5nH, 1pH en
paralelo, colocamos el alternador de24V y amperímetros en cada inductor en forma paralela y
cerramos el circuito, al igual procedemos a calcular el valor de la inductancia total en paralelo
de la siguiente manera:
Lt = 𝟏
𝟏
𝑳𝟏+𝟏
𝑳𝟐+𝟏
𝑳𝒏
=0.9ph
Creamos con el primer circuito con fuente AC, con el primer circuito realizado en el cual
aumentamos un Button y procedemos a ver su corriente también realizamos un circuito con
fuente DC, tomamos un inductor, una fuente y también colocamos un Button, el voltaje de la
fuente será de 24 V, colocamos un amperímetro en DC, y simulamos la primera parte,
tomamos un osciloscopio para observar el comportamiento de estos circuitos.
