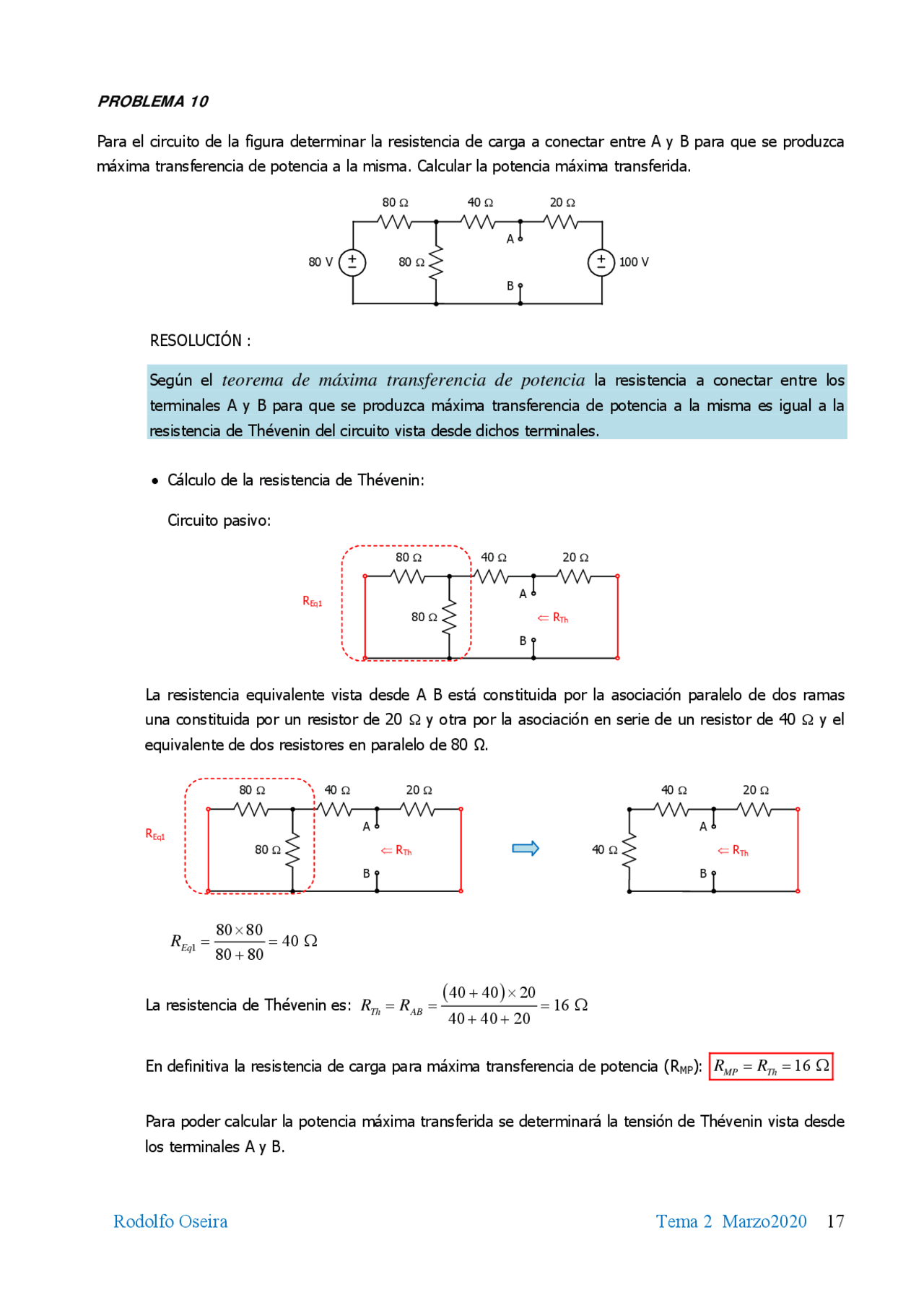

PROBLEMA 10
Para el circuito de la figura determinar la resistencia de carga a conectar entre A y B para que se produzca
máxima transferencia de potencia a la misma. Calcular la potencia máxima transferida.
80
80 V 80
20
40
A
100 V
B
RESOLUCIÓN :
Según el teorema de máxima transferencia de potencia la resistencia a conectar entre los
terminales A y B para que se produzca máxima transferencia de potencia a la misma es igual a la
resistencia de Thévenin del circuito vista desde dichos terminales.
Cálculo de la resistencia de Thévenin:
Circuito pasivo:
80
80
20
40
A
B
RTh
REq1
La resistencia equivalente vista desde A B está constituida por la asociación paralelo de dos ramas
una constituida por un resistor de 20 Ω y otra por la asociación en serie de un resistor de 40 Ω y el
equivalente de dos resistores en paralelo de 80 Ω.
1
80 80 40
80 80
Eq
R
La resistencia de Thévenin es:
40 40 20
16
40 40 20
Th AB
R
R
En definitiva la resistencia de carga para máxima transferencia de potencia (RMP): 16
MP Th
R
R
Para poder calcular la potencia máxima transferida se determinará la tensión de Thévenin vista desde
los terminales A y B.
80
80
20
40
A
B
RTh
REq1
40
20 40
A
B
RTh
