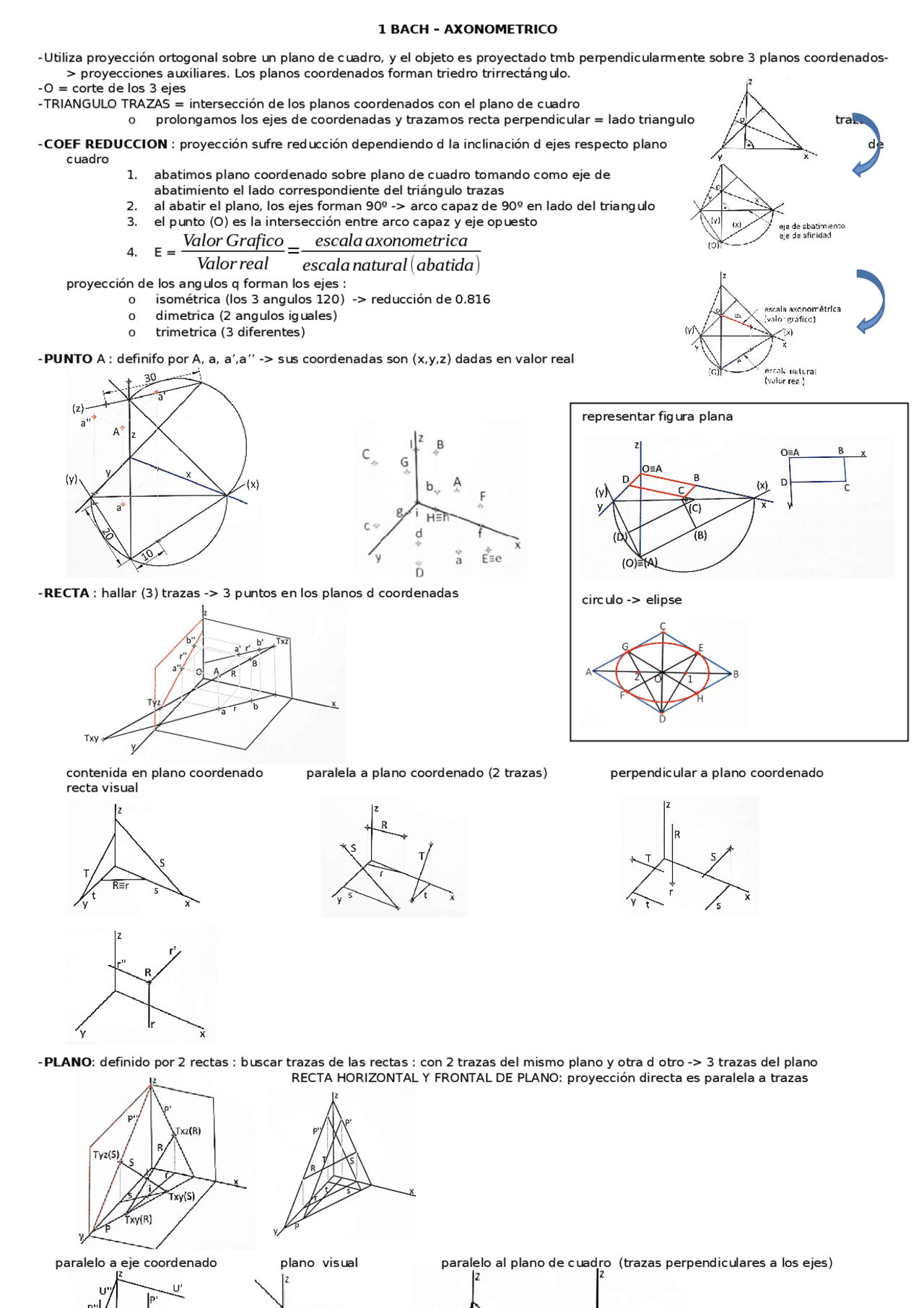

1 BACH – AXONOMETRICO
-Utiliza proyección ortogonal sobre un plano de cuadro, y el objeto es proyectado tmb perpendicularmente sobre 3 planos coordenados-
> proyecciones auxiliares. Los planos coordenados forman triedro trirrectángulo.
-O = corte de los 3 ejes
-TRIANGULO TRAZAS = intersección de los planos coordenados con el plano de cuadro
oprolongamos los ejes de coordenadas y trazamos recta perpendicular = lado triangulo traza
-COEF REDUCCION : proyección sufre reducción dependiendo d la inclinación d ejes respecto plano de
cuadro
1. abatimos plano coordenado sobre plano de cuadro tomando como eje de
abatimiento el lado correspondiente del triángulo trazas
2. al abatir el plano, los ejes forman 90º -> arco capaz de 90º en lado del triangulo
3. el punto (O) es la intersección entre arco capaz y eje opuesto
4. E =
Valor Grafico
Valor real =escala axonometrica
escala natural (abatida)
proyección de los angulos q forman los ejes :
oisométrica (los 3 angulos 120) -> reducción de 0.816
odimetrica (2 angulos iguales)
otrimetrica (3 diferentes)
-PUNTO A : definifo por A, a, a’,a’’ -> sus coordenadas son (x,y,z) dadas en valor real
-RECTA : hallar (3) trazas -> 3 puntos en los planos d coordenadas
contenida en plano coordenado paralela a plano coordenado (2 trazas) perpendicular a plano coordenado
recta visual
-PLANO: definido por 2 rectas : buscar trazas de las rectas : con 2 trazas del mismo plano y otra d otro -> 3 trazas del plano
RECTA HORIZONTAL Y FRONTAL DE PLANO: proyección directa es paralela a trazas
paralelo a eje coordenado plano visual paralelo al plano de cuadro (trazas perpendiculares a los ejes)
representar figura plana
circulo -> elipse
pf2

Vista previa parcial del texto

¡Descarga sistemas representacion y más Apuntes en PDF de Dibujo técnico solo en Docsity!

1 BACH – AXONOMETRICO

  • Utiliza proyección ortogonal sobre un plano de cuadro, y el objeto es proyectado tmb perpendicularmente sobre 3 planos coordenados-

    proyecciones auxiliares. Los planos coordenados forman triedro trirrectángulo.

  • O = corte de los 3 ejes
  • TRIANGULO TRAZAS = intersección de los planos coordenados con el plano de cuadro o prolongamos los ejes de coordenadas y trazamos recta perpendicular = lado triangulo traza
  • COEF REDUCCION : proyección sufre reducción dependiendo d la inclinación d ejes respecto plano de cuadro 1. abatimos plano coordenado sobre plano de cuadro tomando como eje de abatimiento el lado correspondiente del triángulo trazas 2. al abatir el plano, los ejes forman 90º -> arco capaz de 90º en lado del triangulo 3. el punto (O) es la intersección entre arco capaz y eje opuesto 4. E =

Valor Grafico

Valor real

escala axonometrica

escala natural ( abatida )

proyección de los angulos q forman los ejes : o isométrica (los 3 angulos 120) -> reducción de 0. o dimetrica (2 angulos iguales) o trimetrica (3 diferentes)

  • PUNTO A : definifo por A, a, a’,a’’ -> sus coordenadas son (x,y,z) dadas en valor real
  • RECTA : hallar (3) trazas -> 3 puntos en los planos d coordenadas contenida en plano coordenado paralela a plano coordenado (2 trazas) perpendicular a plano coordenado recta visual
  • PLANO : definido por 2 rectas : buscar trazas de las rectas : con 2 trazas del mismo plano y otra d otro -> 3 trazas del plano RECTA HORIZONTAL Y FRONTAL DE PLANO: proyección directa es paralela a trazas paralelo a eje coordenado plano visual paralelo al plano de cuadro (trazas perpendiculares a los ejes) representar figura plana circulo -> elipse

1 BACH – CABALLERA

  • todas las medidas y tienen coef de reducción
  • el angulo dado es el q forma X con y proyectado
  • abatir XY sobre plano de cuadro o ej de abatimiento = eje de afinidad = x o usamos el coef d reducción para poner un punto y su abatido è dirección de afinidad o **procedimiento de afinidaf extra: del punto abatido recta paralela a (Y), dnd corta con X paralela a y, desde el punto abatido paralela a la dirección de afinidad, dnd corta -> punto en vrd magnitud
  • abatimiento de un plano sobre el plano de cuadro
  1. abatir plano XY sobre plano de cuadro
  2. dnd la traza P corta a y ponemos la dirección de afinidad para q corte (Y) -> (P)
  3. eje x = eje d afinidad
  4. arco : pinchar en corte de traza P con P’ en eje x hasta el corte de la traza (P) con (Y)
  5. perpendicular a P’ pasando por O
  6. donde 4 y 5 se corten unimos con el corte de P P’’ en eje y -> dirección de afinidad
