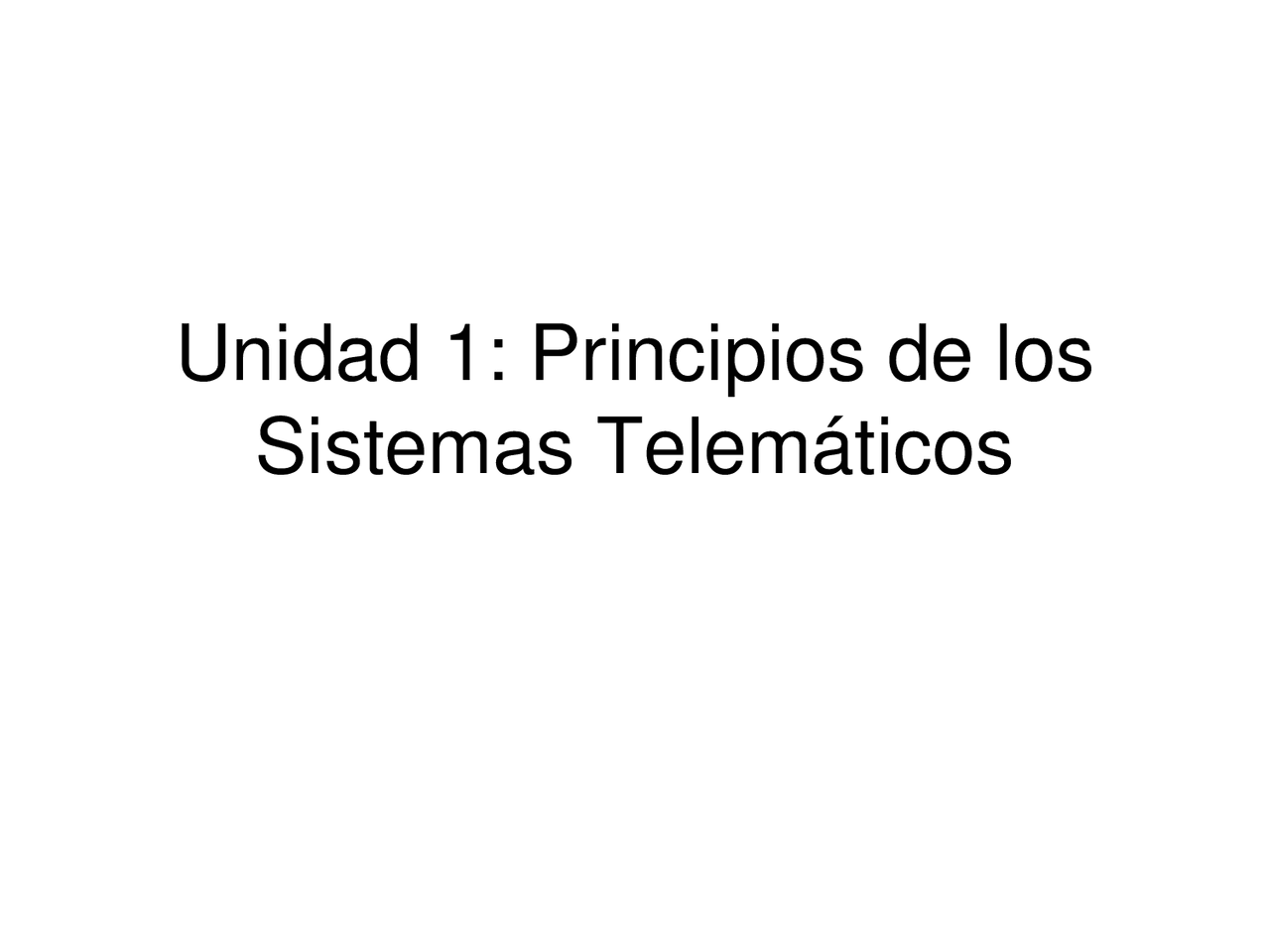

Unidad 1: Principios de los

Sistemas Telemáticos

Elementos de los sistemas telemáticos

• La comunicación es la transmisión de

señales mediante un código común al

emisor y al receptor.

Diagrama de un sistema de comunicación

Elementos de los sistemas telemáticos

• DTE (Data Terminal Equipment) es

cualquier dispositivo (ordenador o

terminal) que tiene la capacidad de

transmitir información en forma digital.

• DCE (Data Communications Equipment)

un ejemplo de este elemento seria el

módem, que recibe los datos del DTE

(ordenador), y los adapta para su

transmisión sobre la línea telefónica.

Elementos de los sistemas telemáticos

• Clasificación de las transmisiones:
  • Por el tipo de sincronía:
    • Asíncrona : se transmite un único carácter entre el bit de inicio (start) y el fin (stop).

Transmisión asíncrona

Elementos de los sistemas telemáticos

• Clasificación de las transmisiones:
  • Por el sentido de la transmisión:
    • Simplex (o simple). La información es unidireccional, fluye en un solo sentido, como es el caso de la megafonía.
    • Semidúplex (o halfduplex). La transmisión se realiza en ambos sentidos, pero no de manera simultanea, sino alternativa. Un ejemplo seria la comunicación con walkie- talkie.
    • Duplex. Es el sistemas de información capaz de transmitir y recibir simultáneamente dos mensajes, uno en cada sentido, como ocurre en los sistemas de telefonía. - Duplex simétrico: el caudal de información es igual en ambos sentidos - Duplex asimétrico: el caudal de información depende del sentido, como se produce en ADSL

Elementos de los sistemas telemáticos

• Clasificación de las transmisiones:
  • Por el flujo de la transmisión :
    • Upstream o subida (del usuario a la red).
    • Downstream o bajada (de la red al usuario).
  • Por los tipos de líneas :
    • Línea a dos hilos. Utiliza sólo dos conductores.
    • Línea a cuatro hilos. Se utiliza un para de cables para cada sentido de la transmisión.
    • Línea dedicada. También denominada punto a punto, realiza la conexión exclusivamente entre dos puntos.
    • Línea multipunto. Es compartida por varios usuarios.

Conceptos básicos

• Ancho de banda. Esta referido al caudal de información que un canal puede transportar. Se mide en bps en el caso de señales digitales y en Hz para las señales analógicas.
• Velocidad de modulación se define como el número máximo de veces que puede cambiar el estado de señalización en la línea. Como unidad de medida se utiliza el baudio , entendido como el número de intervalos significativos que se transmiten por segundo.

Conceptos básicos

• Calculo de la velocidad de modulación : Queremos determinar la velocidad de modulación de la señal que se muestra en la figura:

Vm =1/ =1/0,5x10-3=2000 baudios

Medios de transmisión guiados.

• En los medios guiados , la transmisión

utiliza un soporte físico, como puede ser:

• Cable coaxial.
• Cable trenzado (apantallado y no apantallado).
• Fibra óptica
• Corrientes portadoras
• Guiaondas.

Medios de transmisión guiados.

Parámetros primarios:

• Resistencia óhmica: R en /km.
• Inductancia: L en mH/km.
• Conductancia: G en siemens/km.
• Capacidad C en nF/km. Parámetros secundarios:
• Impedancia característica: Z en.
• Constante de atenuación: en dB/km Para una línea ideal, la atenuación es mínima cuando se da la siguiente condición: Condición de Heaviside: G/R=C/L

Medios de transmisión guiados

• Cable coaxial. La pantalla metálica protege ante ruidos eléctricos externos no deseados, que en ingles se denominan noise. Además presenta buena inmunidad frente al crosstalk (sobretensión inducida por una conducción cercana). El núcleo puede ser macizo ( solid ), o formado por varios conductores ( stranded ) Dos de los cables coaxiales mas utilizados son los denominados: Thinnet , o cable coaxial delgado. Thicknet , o cable coaxial grueso. Algunos cables coaxiales son. RG-6, RG-8, RG-11, RG- 58, RG-59 y RG-62 cada uno para usos diferentes.

Medios de transmisión guiados

Transmisión de una señal TTL de 10 MHz

a través de un cable coaxial de 100 m.

Sin resistencia terminal (^) Con resistencia terminal

Medios de transmisión guiados

• Par trenzado.

Estos cables se denominan balanceados , empleándose este término cuando utilizan un cable de ida y otro de vuelta, en los no balanceados la vuelta se realizan por tierra. El crosstalk entre dos cables balanceados es la interferencia o inducción de una línea sobre otra. Este efecto se reduce al entrelazar los dos cables entre sí, y si observamos un cable utilizado en redes veremos como el paso o trenzado de cada par de cables es diferente.

Medios de transmisión guiados

El paso de los pares es distinto

El hilo, permite abrir la cubierta con facilidad

Cable UTP
