Cuestionario de autoevaluación del tema 2. Equilibrio del sólido rígido
Revisió de l'intent 1
Atenea 5.0► EUETIB-15609-CUMTM1► Qüestionaris► Cuestionario de autoevaluación del
tema 2. Equilibrio del sólido rígido► Revisió de l'intent 1
Heu entrat com Miranda Peña Raul (Sortida)
Acaba la revisió
Començat el Thursday, 2 April 2009, 20:
Completat el Sunday, 5 April 2009, 21:
Temps emprat 3 dies
Puntuació bruta 3.8/10 (38%)
Qualificació d'un màxim de
Punts:

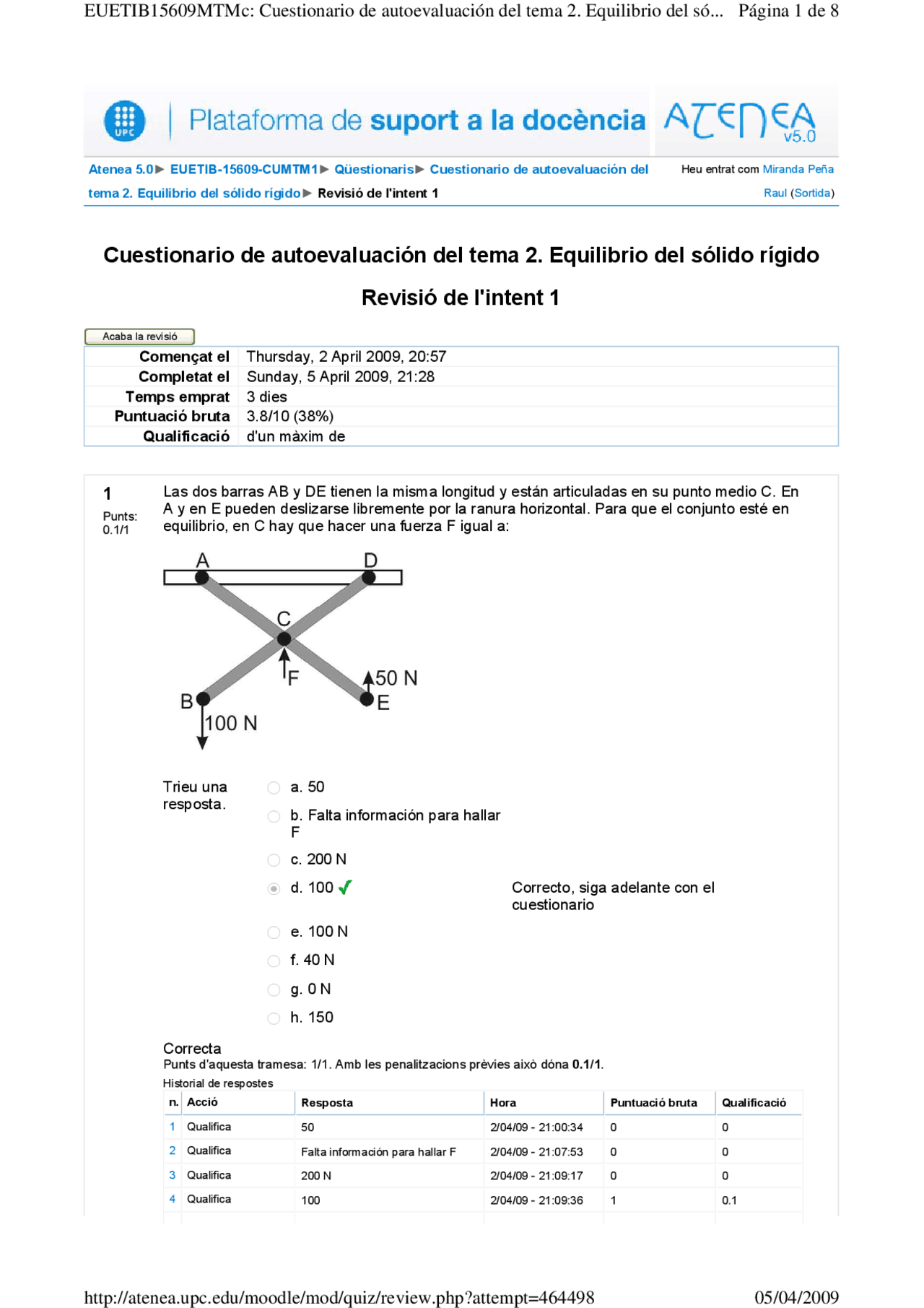

Las dos barras AB y DE tienen la misma longitud y están articuladas en su punto medio C. En
A y en E pueden deslizarse libremente por la ranura horizontal. Para que el conjunto esté en
equilibrio, en C hay que hacer una fuerza F igual a:
Correcta
Punts d'aquesta tramesa: 1/1. Amb les penalitzacions prèvies això dóna 0.1/.
Historial de respostes
Trieu una
resposta.
a. 50
b. Falta información para hallar
F
c. 200 N
d. 100 Correcto, siga adelante con el
cuestionario
e. 100 N
f. 40 N
g. 0 N
h. 150
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica 50 2/04/09 - 21:00:34 0 0 2 Qualifica (^) Falta información para hallar F 2/04/09 - 21:07:53 0 0 3 Qualifica 200 N 2/04/09 - 21:09:17 0 0 4 Qualifica 100 2/04/09 - 21:09:36 1 0.
5 Tanca & qualifica (^100) 5/04/09 - 21:28:21 1 0.
2
Punts: 0/
Considere las siguientes posibles condiciones de equilibrio para un sistema de fuerzas cuyas líneas de aplicación intersectan con el eje 0Z. Indique cuál de ellas o cuales de ellas son las condiciones correctas para obtener equilibrio.
Correcta
Punts d'aquesta tramesa: 1/1. Amb les penalitzacions prèvies això dóna 0/.
Historial de respostes
Trieu una resposta.
a. A b. F c. B d. C e. E Correcto, siga adelante con el cuestionario f. G g. D
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica A 2/04/09 - 21:12:13 0 0 2 Qualifica (^) C 2/04/09 - 21:12:38 0 0 3 Qualifica D 2/04/09 - 21:13:02 0 0 4 Qualifica (^) G 2/04/09 - 21:13:47 0 0 5 Qualifica (^) F 2/04/09 - 21:14:13 0 0 6 Qualifica B 2/04/09 - 21:14:40 0 0 7 Qualifica (^) E 2/04/09 - 21:14:58 1 0 8 Tanca & qualifica (^) E 5/04/09 - 21:28:21 1 0
3
Punts:
Para la viga y las cargas representadas, determina el intervalo de valores W para que el módulo del par en D no exceda de 60 Nm.
Correcta
Punts d'aquesta tramesa: 1/1. Amb les penalitzacions prèvies això dóna 0.4/.
Historial de respostes
afirmaciones son incorrectas.
Las condiciones son: suma vectorial de fuerzas cero y momentos respecto de un punto cero. En todas las demás afirmaciones faltan condiciones para poder considerar equilibrio
n. Acció Resposta Hora Puntuació bruta Qualificació 1 Qualifica (^) Está sometido a dos fuerzas, cuya suma es nula. 2/04/09 - 22:40:
2 Qualifica (^) Está sometido a dos fuerzas iguales en módulo y el momento resultante respecto a un punto ha de ser cero.
3 Qualifica (^) Todas las otras afirmaciones son incorrectas. 2/04/09 - 22:41:
4 Tanca & qualifica
Todas las otras afirmaciones son incorrectas. 5/04/09 - 21:28:
5
Punts:
La estructura plana de la figura tiene nudos articulados. Dada la configuración de cargas que actúan sobre ella y teniendo en cuenta que P = 10 kN, calcule las reacciones en el apoyo A.
Correcta
Punts d'aquesta tramesa: 1/1. Amb les penalitzacions prèvies això dóna 0.1/.
Historial de respostes
Trieu una resposta.
a. 7.071 kN → b. 24.142 kN ← c. No se puede calcular porque la fuerza P se aplica en E con un ángulo de 45º d. 0 kN e. 7.071 kN ← f. 17.01 kN ← g. 24.142 kN → Correcto, siga adelante con el cuestionario h. 17.071 kN → ; 10.071 kN ↑
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica 17.071 kN → ; 10.071 kN ↑ 5/04/09 - 21:12:14 0 0 2 Qualifica (^) 7.071 kN → 5/04/09 - 21:13:07 0 0 3 Qualifica 0 kN 5/04/09 - 21:16:22 0 0 4 Qualifica (^) 24.142 kN → 5/04/09 - 21:18:14 1 0. 5 Tanca & qualifica (^) 24.142 kN → 5/04/09 - 21:28:21 1 0.
6
Punts: 1/
Considerando una estructura isoestática en dos dimensiones, indique cual de las siguientes afirmaciones en cierta.
Correcta
Punts d'aquesta tramesa: 1/1.
Historial de respostes
Trieu una resposta.
a. Una estructura en la que siempre nos encontramos un apoyo deslizante. b. No es resoluble mediante las condiciones de equilibrio estático, únicamente. c. Es una estructura con dos apoyos únicamente, normalmente situados en los extremos. d. Es una estructura resoluble mediante las condiciones de equilibrio estático.
Correcto, siga adelante con el cuestionario e. Es toda aquella estructura que está en equilibrio.
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica (^) Es una estructura resoluble mediante las condiciones de equilibrio estático.
2 Tanca & qualifica
Es una estructura resoluble mediante las condiciones de equilibrio estático.
7
Punts:
El sistema de la figura se halla en equilibrio. Si la masa m es de 100 kg y el sistema tiene las siguientes dimensiones: BA=60 cm y BC=30 cm, indique cual es la tensión del cable horizontal BC (en kp) es, si la barra AC no tiene masa.
Correcta
Punts d'aquesta tramesa: 1/1. Amb les penalitzacions prèvies això dóna 0.1/.
Historial de respostes
Trieu una resposta.
a. 100 b. 75 c. 50 Correcto, siga adelante con el cuestionario d. 125 e. Ninguno de los resultados numéricos propuestos
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica (^) Ninguno de los resultados numéricos propuestos
2 Qualifica 100 5/04/09 - 21:20:
3 Qualifica 75 5/04/09 - 21:21:
4 Qualifica 50 5/04/09 - 1 0.
Correcta
Punts d'aquesta tramesa: 1/1.
Historial de respostes
Correcto, siga adelante con el cuestionario
b. El problema se debe resolver imponiendo las condiciones de equilibrio: suma vectorial de fuerzas igual a cero y suma vectorial de momentos igual a cero. c. Es siempre un problema indeterminado d. Todas las respuestas anteriores son falsas o casualmente ciertas e. La solución es T1 = 50 N, T2 = 45 N y T3 = 25 N
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica (^) Es siempre un problema indeterminado 5/04/09 - 21:26:09 1 1 2 Tanca & qualifica Es siempre un problema indeterminado 5/04/09 - 21:28:21 1 1
10
Punts:
Calcule las reacciones en los apoyos de la estructura de la figura.
Correcta
Punts d'aquesta tramesa: 1/1. Amb les penalitzacions prèvies això dóna 0.7/.
Historial de respostes
Correcto, siga adelante con el ceustionario
Trieu una resposta.
a. No hay suficiente información para resolver el problema b. Las fuerzas han de ser perpendiculares al plano AB, pero hay demasiadas incógnitas y no se pueden calcular c. A = 73.33 N ↑ ; B = 26.67 N ↑ d. A = 200 N ↑ ; B = 100 N ↓ e. Ax = 80 N → ; Ay = 126.67 N ↑ ; Bx = 80 N ← ; By = 26.67 N ↓ f. A = 126.67 N ↑ ; B = 26.67 N ↓ g. Ax = 80 N ← ; Ay = 126.67 N ↑ ; Bx = 80 N → ; By = 26.67 N ↓ h. Ax = 80 N ← ; Ay = 73.33 N ↑ ; Bx = 80 N → ; By = 26.67 N ↑
n. Acció (^) Resposta Hora Puntuació bruta Qualificació 1 Qualifica (^) Ax = 80 N → ; Ay = 126.67 N ↑ ; Bx = 80 N ← ; By = 26.67 N ↓
2 Qualifica Ax = 80 N ← ; Ay = 126.67 N ↑ ; Bx = 80 N → ; By = 26.67 N ↓
3 Tanca & qualifica
Ax = 80 N ← ; Ay = 126.67 N ↑ ; Bx = 80 N → ; By = 26.67 N ↓
Acaba la revisió
