Solucion P4 Estructural, Ejercicios de Geología

¡Descarga Solucion P4 Estructural y más Ejercicios en PDF de Geología solo en Docsity!

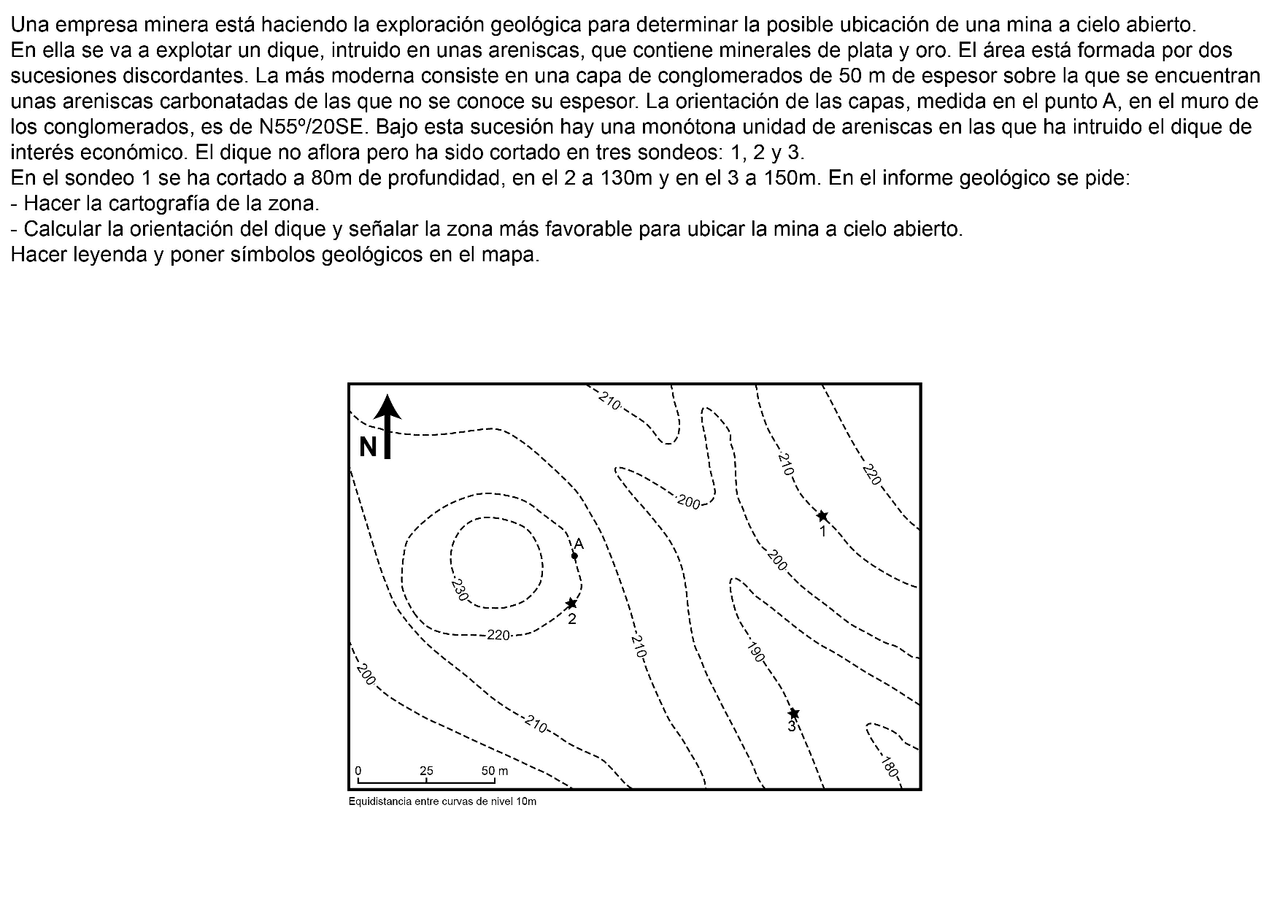

Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. Equidistancia entre curvas de nivel 10m Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. > Es 5 ñ ¿0 Quidistancia entre curvas de nivel 10m e > Contornos estr. muro conglom Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. Contornos estr. muro conglom curvas deivel 10m S N SS ñ Es 5 Contornos estr. muro conglom 2 A ñ S Aduidistancia entre curvas Jefivel 10m NS 3 a S A (Sd > ÓN S S Conglomerados SS Areniscas Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. > Es 5 ñ S Aduidistancia entre curvas Jefivel 10m NS 3 a S A (Sd > ÓN S S Conglomerados SS Contornos estr. muro conglom Areniscas Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. H (130m) H (90m) H (40m) Contornos estr. muro conglom ñ juidistancia entre curvas de nivel 10m e ES > N e Conglomerados Areniscas Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. H (130m) H (90m) H (40m) Contornos estr. muro conglom ñ juidistancia entre curvas de nivel 10m e ES > N e Conglomerados Areniscas Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. 150m) | P (para 10m) N 90? H (90m) |] Orientación del dique N90%E /51*S H (40m) Contornos estr. muro conglom curvas deivel 10m S N ñ « Eduidistancia entre ES > $ e Conglomerados Areniscas Una empresa minera está haciendo la exploración geológica para determinar la posible ubicación de una mina a cielo abierto. En ella se va a explotar un dique, intruido en unas areniscas, que contiene minerales de plata y oro. El área está formada por dos sucesiones discordantes. La más moderna consiste en una capa de conglomerados de 50 m de espesor sobre la que se encuentran unas areniscas carbonatadas de las que no se conoce su espesor. La orientación de las capas, medida en el punto A, en el muro de los conglomerados, es de N55%20SE. Bajo esta sucesión hay una monótona unidad de areniscas en las que ha intruido el dique de interés económico. El dique no aflora pero ha sido cortado en tres sondeos: 1, 2 y 3. En el sondeo 1 se ha cortado a 80m de profundidad, en el 2 a 130m y en el 3 a 150m. En el informe geológico se pide: - Hacer la cartografía de la zona. - Calcular la orientación del dique y señalar la zona más favorable para ubicar la mina a cielo abierto. Hacer leyenda y poner símbolos geológicos en el mapa. Son las zonas de cota topográfica más baja donde los contornos estructurales del dique son más altos 150m) | P (para 10m) N 90? H (90m) |] Orientación del dique N90%E /51*S H (40m) Contornos estr. muro conglom curvas deivel 10m S N ñ « Eduidistancia entre ES > $ e Conglomerados Areniscas
