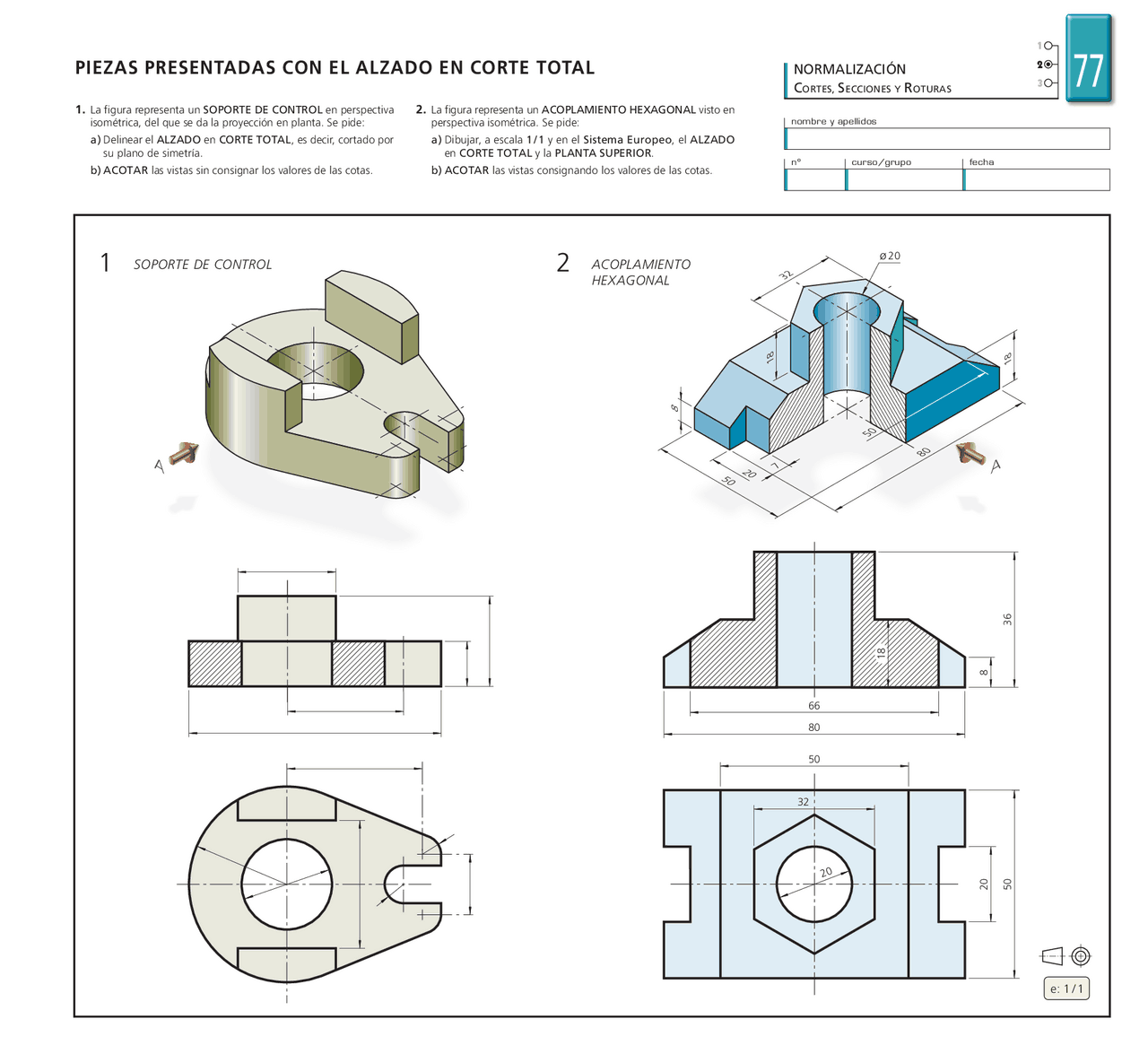

1. La figura representa un SOPORTE DE CONTROL en perspectiva
isométrica, del que se da la proyección en planta. Se pide: a) Delinear el ALZADO en CORTE TOTAL, es decir, cortado por su plano de simetría. b) ACOTAR las vistas sin consignar los valores de las cotas.
2. La figura representa un ACOPLAMIENTO HEXAGONAL visto en
perspectiva isométrica. Se pide: a) Dibujar, a escala 1 / 1 y en el Sistema Europeo, el ALZADO en CORTE TOTAL y la PLANTA SUPERIOR. b) ACOTAR las vistas consignando los valores de las cotas.
PIEZAS PRESENTADAS CON EL ALZADO EN CORTE TOTAL
1 SOPORTE DE CONTROL
80
50
32
7
ø 20
2 ACOPLAMIENTO
HEXAGONAL
e: 1 / 1
NORMALIZACIÓN C ORTES, S ECCIONES Y R OTURAS
nombre y apellidos
nº curso/grupo fecha
A A
VERIFICACIÓN
e: 1 / 1
En las proyecciones diédricas –alzado y planta– de la PIEZA dibujada se observan dificultades de acotación, si bien, no de interpretación. Por ello, se decide eliminar las líneas ocultas
(de la vista alzado), representando el mismo con un corte total por un solo plano que contenga el eje de simetría longitudinal del cuerpo.
Se pide:
Redibujar ambas vistas a la derecha del formato y a la misma escala, ofreciendo el ALZADO en CORTE TOTAL. A continuación, ACOTA DEBIDAMENTE ambas proyecciones diédricas
para su correcta interpretación.
En las proyecciones diédricas –alzado y planta– de la PIEZA dibujada se observan dificultades de acotación, si bien, no de interpretación. por ello, se decide eliminar las líneas ocultas
(de la vista alzado), representando el mismo con un corte total por un solo plano que contenga el eje de simetría longitudinal del cuerpo.
Se pide:
Redibujar ambas vistas a la derecha del formato y a la misma escala, ofreciendo el ALZADO en CORTE TOTAL. A continuación, ACOTA DEBIDAMENTE ambas proyecciones diédricas
para su correcta interpretación.
ø 22
ø 36
La perspectiva isométrica representa una pieza mecánica denominada BRIDA DE VARILLA.
Teniendo en cuenta que la pieza presenta simétrias respecto a dos planos verticales y ortogonales, se contempla la posibilidad idónea de realizar un CORTE TOTAL CON GIRO que defina, con rigor, las oque- dades y formas interiores de la misma. Se pide :
1. Dibujar, a escala 3 / 2 , el plano de taller formado por las vistas
ALZADO en CORTE TOTAL CON GIRO ( por planos a 90º) y la PLANTA correspondiente, de acuerdo a la dirección principal mar- cada.
2. Dimensionar y distribuir correctamente las COTAS, de acuerdo a la
norma UNE 1.039, para su correcta interpretación.
PIEZA MECÁNICA REPRESENTADA EN CORTE TOTAL CON GIRO
BRIDA DE VARILLA
N
M
ø 20
ø 40
ø 64
A
e: 3 / 2
O
NORMALIZACIÓN C ORTES, S ECCIONES Y R OTURAS
nombre y apellidos
nº curso/grupo fecha
ø 64
Z
La perspectiva isométrica de la pieza industrial que muestra la figura adjunta presenta un SOPORTE CIRCULAR DE CONTROL con dos planos de simetría verticales. En su representación no se ha considerado el coeficiente de reducción normalizado (0,816) en este tipo de perspecti- vas, lo que significa que las dimensiones de la misma, son las reales en la dirección de los ejes. Se pide:
a) Delinear, a escala natural, las proyecciones ortogonales, ALZADO en SEMICORTE y completar la PLANTA, dibujando ambas vistas de acuerdo al Sistema Europeo de representación. b) ACOTAR correctamente las VISTAS para su completa y exacta defi- nición, siguiendo los criterios establecidos en la norma UNE 1. coincidente con la ISO 129.
SOPORTE CIRCULAR DE CONTROL
Z
Y
e: 1 / 1
Y X
SOPORTE CIRCULAR DE CONTROL
X
X
NORMALIZACIÓN C ORTES, S ECCIONES Y R OTURAS
nombre y apellidos
nº curso/grupo fecha
A
ø 60
ø 16
ø
ø 48
ø 42
ø 28
