Hormigón Armado
armadura de hierro
fundacion base excentrica
HC 1:3:3
1°Contrapiso sobre
terreno HHRP
(1;1/4;4;8) e=14 cm
Membrana rígida
horizontal horizontal
MCI (1;3) +aditivo
hidrofugo e=2cm
Membrana flexible in situ
elastomerica
2°Contrapiso de subpresion
HC 1;3;3 (canto rodado)
e=16 cm
Carpeta de nivelación
MCA (1;1/2;3) e=2cm
Mezcla Adhesiva de capa
delgada tipo "klaukol" e 10mm
solado porcelanato 60x60x 1cm
Zócalo cerámico h 1cm
Film
Polietileno
200
M
alta
densidad
Tierra
ladrillo
hueco
ceramico
8x19x33
Losa de vigueta Pretensada
Mortero de Asiento
MCA
Mezcla Adhesiva de capa delgada
Fieltro Asfáltico
Contrapiso H° liviano con arcilla
expandida(1:6)
solado porcelanato
Carpeta de Nivelación MCA (1;1/2;3)
Ladrillo Común 24x11x5
Sector a rellenar
Membrana rigida vertical
MCI 1:3+ aditivo hidrofugo
e=1cm
Revoque proyectado premezclado de yeso
fundacion existente

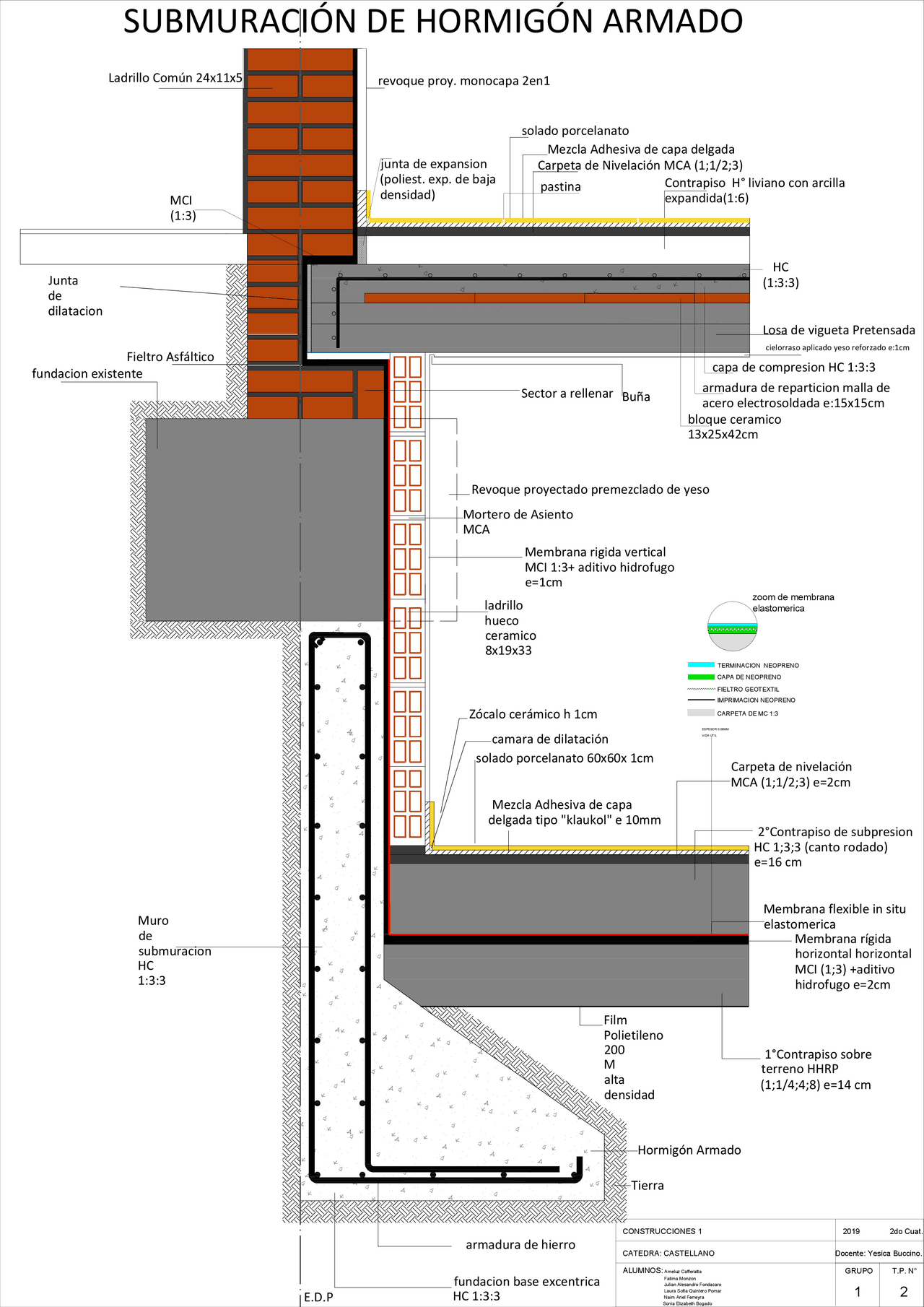

SUBMURACIÓN DE HORMIGÓN ARMADO
Muro
de
submuracion
HC
1:3:3
camara de dilatación
Buña
E.D.P
Junta
de
dilatacion
pastina
HC
(1:3:3)
revoque proy. monocapa 2en1
capa de compresion HC 1:3:3
armadura de reparticion malla de
acero electrosoldada e:15x15cm
bloque ceramico
13x25x42cm
cielorraso aplicado yeso reforzado e:1cm
junta de expansion
(poliest. exp. de baja
densidad)
MCI
(1:3)
CONSTRUCCIONES 1
CATEDRA: CASTELLANO
ALUMNOS: Ameluz Cafferatta
Fatima Monzon
Julian Alesandro Fondacaro
Laura Sofia Quintero Pomar
Naim Ariel Ferreyra
Sonia Elizabeth Bogado
2019 2do Cuat.
Docente: Yesica Buccino.
GRUPO T.P. N°
1 2
CAPA DE NEOPRENO
IMPRIMACION NEOPRENO
FIELTRO GEOTEXTIL
TERMINACION NEOPRENO
ESPESOR 0.08MM
CARPETA DE MC 1:3
VIDA UTIL
zoom de membrana
elastomerica
