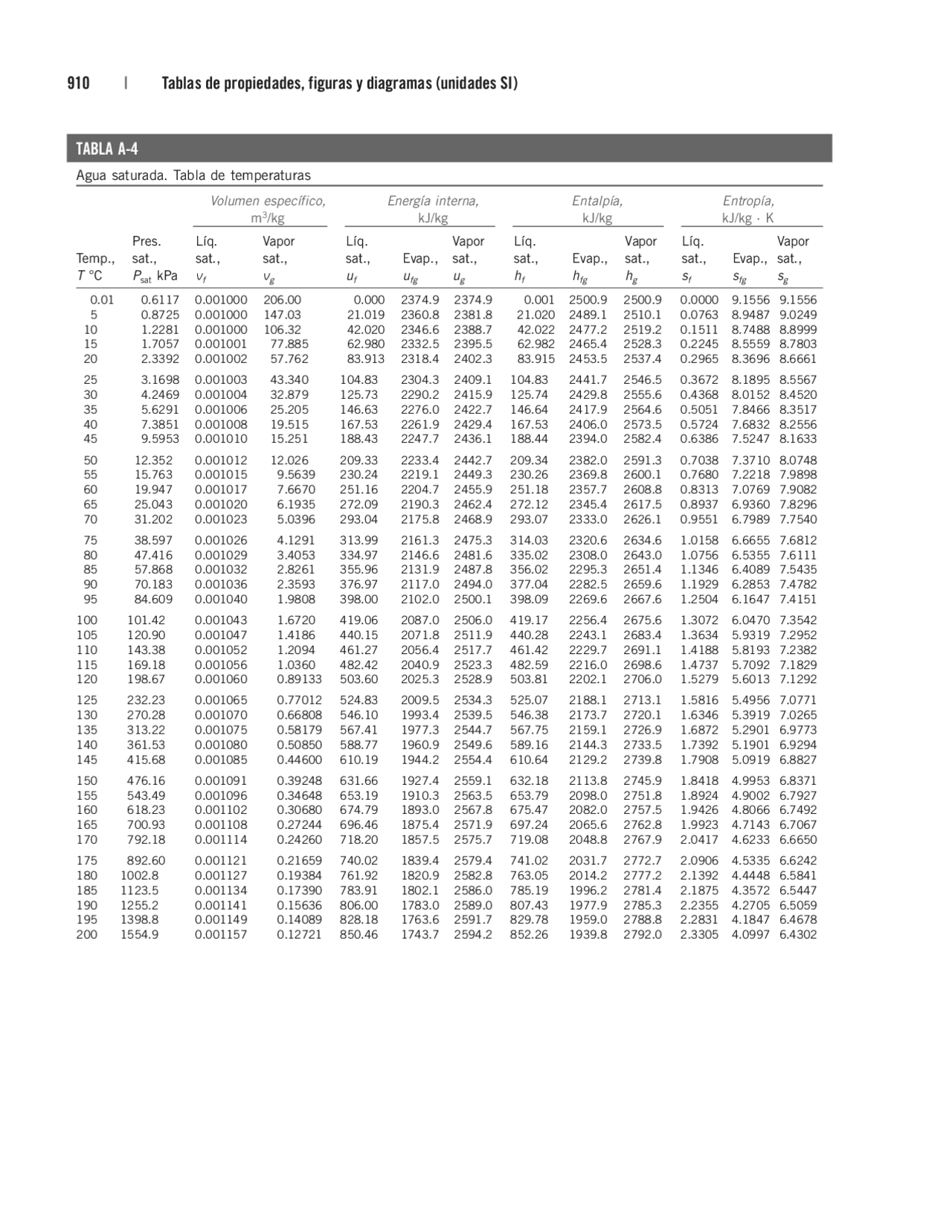

TABLA A-4

Agua saturada. Tabla de temperaturas

Volumen específico, Energía interna, Entalpía, Entropía,

m3/kg kJ/kg kJ/kg kJ/kg · K

Pres. Líq. Vapor Líq. Vapor Líq. Vapor Líq. Vapor

Temp., sat., sat., sat., sat., Evap., sat., sat., Evap., sat., sat., Evap., sat.,

T°C Psat kPa vfvgufufg ughfhfg hgsfsfg sg

0.01 0.6117 0.001000 206.00 0.000 2374.9 2374.9 0.001 2500.9 2500.9 0.0000 9.1556 9.1556

5 0.8725 0.001000 147.03 21.019 2360.8 2381.8 21.020 2489.1 2510.1 0.0763 8.9487 9.0249

10 1.2281 0.001000 106.32 42.020 2346.6 2388.7 42.022 2477.2 2519.2 0.1511 8.7488 8.8999

15 1.7057 0.001001 77.885 62.980 2332.5 2395.5 62.982 2465.4 2528.3 0.2245 8.5559 8.7803

20 2.3392 0.001002 57.762 83.913 2318.4 2402.3 83.915 2453.5 2537.4 0.2965 8.3696 8.6661

25 3.1698 0.001003 43.340 104.83 2304.3 2409.1 104.83 2441.7 2546.5 0.3672 8.1895 8.5567

30 4.2469 0.001004 32.879 125.73 2290.2 2415.9 125.74 2429.8 2555.6 0.4368 8.0152 8.4520

35 5.6291 0.001006 25.205 146.63 2276.0 2422.7 146.64 2417.9 2564.6 0.5051 7.8466 8.3517

40 7.3851 0.001008 19.515 167.53 2261.9 2429.4 167.53 2406.0 2573.5 0.5724 7.6832 8.2556

45 9.5953 0.001010 15.251 188.43 2247.7 2436.1 188.44 2394.0 2582.4 0.6386 7.5247 8.1633

50 12.352 0.001012 12.026 209.33 2233.4 2442.7 209.34 2382.0 2591.3 0.7038 7.3710 8.0748

55 15.763 0.001015 9.5639 230.24 2219.1 2449.3 230.26 2369.8 2600.1 0.7680 7.2218 7.9898

60 19.947 0.001017 7.6670 251.16 2204.7 2455.9 251.18 2357.7 2608.8 0.8313 7.0769 7.9082

65 25.043 0.001020 6.1935 272.09 2190.3 2462.4 272.12 2345.4 2617.5 0.8937 6.9360 7.8296

70 31.202 0.001023 5.0396 293.04 2175.8 2468.9 293.07 2333.0 2626.1 0.9551 6.7989 7.7540

75 38.597 0.001026 4.1291 313.99 2161.3 2475.3 314.03 2320.6 2634.6 1.0158 6.6655 7.6812

80 47.416 0.001029 3.4053 334.97 2146.6 2481.6 335.02 2308.0 2643.0 1.0756 6.5355 7.6111

85 57.868 0.001032 2.8261 355.96 2131.9 2487.8 356.02 2295.3 2651.4 1.1346 6.4089 7.5435

90 70.183 0.001036 2.3593 376.97 2117.0 2494.0 377.04 2282.5 2659.6 1.1929 6.2853 7.4782

95 84.609 0.001040 1.9808 398.00 2102.0 2500.1 398.09 2269.6 2667.6 1.2504 6.1647 7.4151

100 101.42 0.001043 1.6720 419.06 2087.0 2506.0 419.17 2256.4 2675.6 1.3072 6.0470 7.3542

105 120.90 0.001047 1.4186 440.15 2071.8 2511.9 440.28 2243.1 2683.4 1.3634 5.9319 7.2952

110 143.38 0.001052 1.2094 461.27 2056.4 2517.7 461.42 2229.7 2691.1 1.4188 5.8193 7.2382

115 169.18 0.001056 1.0360 482.42 2040.9 2523.3 482.59 2216.0 2698.6 1.4737 5.7092 7.1829

120 198.67 0.001060 0.89133 503.60 2025.3 2528.9 503.81 2202.1 2706.0 1.5279 5.6013 7.1292

125 232.23 0.001065 0.77012 524.83 2009.5 2534.3 525.07 2188.1 2713.1 1.5816 5.4956 7.0771

130 270.28 0.001070 0.66808 546.10 1993.4 2539.5 546.38 2173.7 2720.1 1.6346 5.3919 7.0265

135 313.22 0.001075 0.58179 567.41 1977.3 2544.7 567.75 2159.1 2726.9 1.6872 5.2901 6.9773

140 361.53 0.001080 0.50850 588.77 1960.9 2549.6 589.16 2144.3 2733.5 1.7392 5.1901 6.9294

145 415.68 0.001085 0.44600 610.19 1944.2 2554.4 610.64 2129.2 2739.8 1.7908 5.0919 6.8827

150 476.16 0.001091 0.39248 631.66 1927.4 2559.1 632.18 2113.8 2745.9 1.8418 4.9953 6.8371

155 543.49 0.001096 0.34648 653.19 1910.3 2563.5 653.79 2098.0 2751.8 1.8924 4.9002 6.7927

160 618.23 0.001102 0.30680 674.79 1893.0 2567.8 675.47 2082.0 2757.5 1.9426 4.8066 6.7492

165 700.93 0.001108 0.27244 696.46 1875.4 2571.9 697.24 2065.6 2762.8 1.9923 4.7143 6.7067

170 792.18 0.001114 0.24260 718.20 1857.5 2575.7 719.08 2048.8 2767.9 2.0417 4.6233 6.6650

175 892.60 0.001121 0.21659 740.02 1839.4 2579.4 741.02 2031.7 2772.7 2.0906 4.5335 6.6242

180 1002.8 0.001127 0.19384 761.92 1820.9 2582.8 763.05 2014.2 2777.2 2.1392 4.4448 6.5841

185 1123.5 0.001134 0.17390 783.91 1802.1 2586.0 785.19 1996.2 2781.4 2.1875 4.3572 6.5447

190 1255.2 0.001141 0.15636 806.00 1783.0 2589.0 807.43 1977.9 2785.3 2.2355 4.2705 6.5059

195 1398.8 0.001149 0.14089 828.18 1763.6 2591.7 829.78 1959.0 2788.8 2.2831 4.1847 6.4678

200 1554.9 0.001157 0.12721 850.46 1743.7 2594.2 852.26 1939.8 2792.0 2.3305 4.0997 6.4302

910 |Tablas de propiedades, figuras y diagramas (unidades SI)

Vista previa parcial del texto

¡Descarga Propiedades del agua saturada a distintas temperaturas: volumen, energía, entalpía, entrop y más Esquemas y mapas conceptuales en PDF de Termodinámica solo en Docsity!

Agua saturada. Tabla de temperaturas

Volumen específico, Energía interna, Entalpía, Entropía, m^3 /kg kJ/kg kJ/kg kJ/kg · K Pres. Líq. Vapor Líq. Vapor Líq. Vapor Líq. Vapor Temp., sat., sat., sat., sat., Evap., sat., sat., Evap., sat., sat., Evap., sat.,

TABLA A- - 0.01 0.6117 0.001000 206.00 0.000 2374.9 2374.9 0.001 2500.9 2500.9 0.0000 9.1556 9. T °C P sat kPa vf vg uf ufg ug hf hfg hg sf sfg sg - 5 0.8725 0.001000 147.03 21.019 2360.8 2381.8 21.020 2489.1 2510.1 0.0763 8.9487 9.
- 10 1.2281 0.001000 106.32 42.020 2346.6 2388.7 42.022 2477.2 2519.2 0.1511 8.7488 8.
- 15 1.7057 0.001001 77.885 62.980 2332.5 2395.5 62.982 2465.4 2528.3 0.2245 8.5559 8.
- 20 2.3392 0.001002 57.762 83.913 2318.4 2402.3 83.915 2453.5 2537.4 0.2965 8.3696 8.
- 25 3.1698 0.001003 43.340 104.83 2304.3 2409.1 104.83 2441.7 2546.5 0.3672 8.1895 8.
- 30 4.2469 0.001004 32.879 125.73 2290.2 2415.9 125.74 2429.8 2555.6 0.4368 8.0152 8.
- 35 5.6291 0.001006 25.205 146.63 2276.0 2422.7 146.64 2417.9 2564.6 0.5051 7.8466 8.
- 40 7.3851 0.001008 19.515 167.53 2261.9 2429.4 167.53 2406.0 2573.5 0.5724 7.6832 8.
- 45 9.5953 0.001010 15.251 188.43 2247.7 2436.1 188.44 2394.0 2582.4 0.6386 7.5247 8.
- 50 12.352 0.001012 12.026 209.33 2233.4 2442.7 209.34 2382.0 2591.3 0.7038 7.3710 8.
- 55 15.763 0.001015 9.5639 230.24 2219.1 2449.3 230.26 2369.8 2600.1 0.7680 7.2218 7.
- 60 19.947 0.001017 7.6670 251.16 2204.7 2455.9 251.18 2357.7 2608.8 0.8313 7.0769 7.
- 65 25.043 0.001020 6.1935 272.09 2190.3 2462.4 272.12 2345.4 2617.5 0.8937 6.9360 7.
- 70 31.202 0.001023 5.0396 293.04 2175.8 2468.9 293.07 2333.0 2626.1 0.9551 6.7989 7.
- 75 38.597 0.001026 4.1291 313.99 2161.3 2475.3 314.03 2320.6 2634.6 1.0158 6.6655 7.
- 80 47.416 0.001029 3.4053 334.97 2146.6 2481.6 335.02 2308.0 2643.0 1.0756 6.5355 7.
- 85 57.868 0.001032 2.8261 355.96 2131.9 2487.8 356.02 2295.3 2651.4 1.1346 6.4089 7.
- 90 70.183 0.001036 2.3593 376.97 2117.0 2494.0 377.04 2282.5 2659.6 1.1929 6.2853 7.
- 95 84.609 0.001040 1.9808 398.00 2102.0 2500.1 398.09 2269.6 2667.6 1.2504 6.1647 7.
100 101.42 0.001043 1.6720 419.06 2087.0 2506.0 419.17 2256.4 2675.6 1.3072 6.0470 7.
105 120.90 0.001047 1.4186 440.15 2071.8 2511.9 440.28 2243.1 2683.4 1.3634 5.9319 7.
110 143.38 0.001052 1.2094 461.27 2056.4 2517.7 461.42 2229.7 2691.1 1.4188 5.8193 7.
115 169.18 0.001056 1.0360 482.42 2040.9 2523.3 482.59 2216.0 2698.6 1.4737 5.7092 7.
120 198.67 0.001060 0.89133 503.60 2025.3 2528.9 503.81 2202.1 2706.0 1.5279 5.6013 7.
125 232.23 0.001065 0.77012 524.83 2009.5 2534.3 525.07 2188.1 2713.1 1.5816 5.4956 7.
130 270.28 0.001070 0.66808 546.10 1993.4 2539.5 546.38 2173.7 2720.1 1.6346 5.3919 7.
135 313.22 0.001075 0.58179 567.41 1977.3 2544.7 567.75 2159.1 2726.9 1.6872 5.2901 6.
140 361.53 0.001080 0.50850 588.77 1960.9 2549.6 589.16 2144.3 2733.5 1.7392 5.1901 6.
145 415.68 0.001085 0.44600 610.19 1944.2 2554.4 610.64 2129.2 2739.8 1.7908 5.0919 6.
150 476.16 0.001091 0.39248 631.66 1927.4 2559.1 632.18 2113.8 2745.9 1.8418 4.9953 6.
155 543.49 0.001096 0.34648 653.19 1910.3 2563.5 653.79 2098.0 2751.8 1.8924 4.9002 6.
160 618.23 0.001102 0.30680 674.79 1893.0 2567.8 675.47 2082.0 2757.5 1.9426 4.8066 6.
165 700.93 0.001108 0.27244 696.46 1875.4 2571.9 697.24 2065.6 2762.8 1.9923 4.7143 6.
170 792.18 0.001114 0.24260 718.20 1857.5 2575.7 719.08 2048.8 2767.9 2.0417 4.6233 6.
175 892.60 0.001121 0.21659 740.02 1839.4 2579.4 741.02 2031.7 2772.7 2.0906 4.5335 6.
180 1002.8 0.001127 0.19384 761.92 1820.9 2582.8 763.05 2014.2 2777.2 2.1392 4.4448 6.
185 1123.5 0.001134 0.17390 783.91 1802.1 2586.0 785.19 1996.2 2781.4 2.1875 4.3572 6.
190 1255.2 0.001141 0.15636 806.00 1783.0 2589.0 807.43 1977.9 2785.3 2.2355 4.2705 6.
195 1398.8 0.001149 0.14089 828.18 1763.6 2591.7 829.78 1959.0 2788.8 2.2831 4.1847 6.
200 1554.9 0.001157 0.12721 850.46 1743.7 2594.2 852.26 1939.8 2792.0 2.3305 4.0997 6.

TABLA A-

Agua saturada. Tabla de temperaturas ( conclusión )

Volumen específico, Energía interna, Entalpía, Entropía,

m^3 /kg kJ/kg kJ/kg kJ/kg · K

Pres. Líq. Vapor Líq. Vapor Líq. Vapor Líq. Vapor

Temp., sat., sat, sat., sat., Evap., sat., sat., Evap., sat., sat., Evap., sat.,

T °C P sat kPa vf vg uf ufg ug hf hfg hg sf sfg sg

Fuente : Las tablas A-4 a A-8 fueron generadas utilizando el programa para resolver ecuaciones de ingeniería (EES) desarrollado por S. A. Klein y F. L. Alvarado. La rutina utilizada en los cálculos es la altamente precisa Steam_IAPWS, que incorpora la Formulación 1995 para las Propiedades Termodinámicas de la Sustancia Agua Ordinaria para Uso Científico y General, editada por The International Association for the Properties of Water and Steam (IAPWS). Esta formulación reemplaza a la formulación de 1984 de Haar, Gallagher y Kell (NBS/NRC Steam Tables, Hemisphere Publishing Co., 1984), la cual está también disponible en EES como la rutina STEAM. La nueva formulación se basa en las correlaciones de Saul y Wagner (J. Phys. Chem. Ref. Data, 16, 893, 1987) con modificaciones para ajustarla a la Escala Internacional de Temperaturas de 1990. Las modificaciones están descritas por Wagner y Pruss (J. Phys. Chem. Ref. Data, 22, 783, 1993). Las propiedades del hielo están basadas en Hyland y Wexler, “Formulations for the Thermodynamic Properties of the Saturated Phases of H 2 O from 173.15 K a 473.15 K”, ASHRAE Trans ., Part 2A, Paper 2793, 1983.
