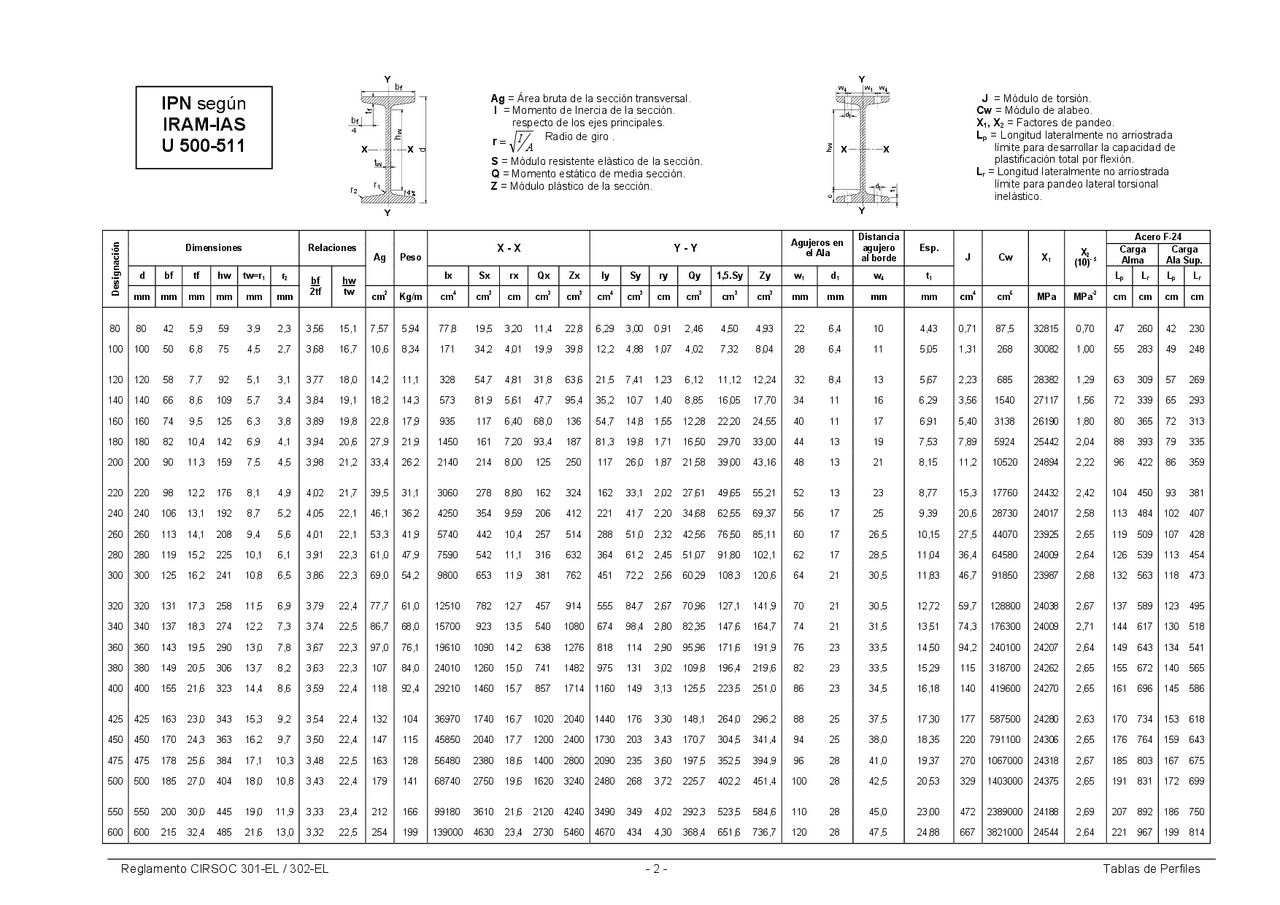

Reglamento CIRSOC 301-EL / 302-EL - 2 - Tablas de Perfiles

Ag = Área bruta de la sección transversal.

I = Momento de Inercia de la sección.

respecto de los ejes principales.

r Radio de giro .

S = Módulo resistente elástico de la sección.

Q = Momento estático de media sección.

Z = Módulo

lástico de la sección.

Acero F-24

Carga Carga

Dimensiones Relaciones X - X Y - Y Agujeros en

el Ala

Distancia

agujero

al borde

Esp.

Alma Ala Sup.

d bf tf hw tw=r1 r

Ag Peso

Ix Sx rx Qx Zx Iy Sy ry Qy 1,5.Sy Zy w1 d

1 w

4 t

J Cw X1 X2

(10)- 5

Lp L

r L

p L

Designación

mm mm mm mm mm mm

2tf

tw cm2 Kg/m cm4 cm3 cm cm3 cm3 cm4 cm3 cm cm3 cm3 cm3 mm mm mm mm cm4 cm6 MPa MPa-2 cm cm cm cm

80 80 42 5,9 59 3,9 2,3 3,56 15,1 7,57 5,94 77,8 19,5 3,20 11,4 22,8 6,29 3,00 0,91 2,46 4,50 4,93 22 6,4 10 4,43 0,71 87,5 32815 0,70 47 260 42 230

100 100 50 6,8 75 4,5 2,7 3,68 16,7 10,6 8,34 171 34,2 4,01 19,9 39,8 12,2 4,88 1,07 4,02 7,32 8,04 28 6,4 11 5,05 1,31 268 30082 1,00 55 283 49 248

120 120 58 7,7 92 5,1 3,1 3,77 18,0 14,2 11,1 328 54,7 4,81 31,8 63,6 21,5 7,41 1,23 6,12 11,12 12,24 32 8,4 13 5,67 2,23 685 28382 1,29 63 309 57 269

140 140 66 8,6 109 5,7 3,4 3,84 19,1 18,2 14,3 573 81,9 5,61 47,7 95,4 35,2 10,7 1,40 8,85 16,05 17,70 34 11 16 6,29 3,56 1540 27117 1,56 72 339 65 293

160 160 74 9,5 125 6,3 3,8 3,89 19,8 22,8 17,9 935 117 6,40 68,0 136 54,7 14,8 1,55 12,28 22,20 24,55 40 11 17 6,91 5,40 3138 26190 1,80 80 365 72 313

180 180 82 10,4 142 6,9 4,1 3,94 20,6 27,9 21,9 1450 161 7,20 93,4 187 81,3 19,8 1,71 16,50 29,70 33,00 44 13 19 7,53 7,89 5924 25442 2,04 88 393 79 335

200 200 90 11,3 159 7,5 4,5 3,98 21,2 33,4 26,2 2140 214 8,00 125 250 117 26,0 1,87 21,58 39,00 43,16 48 13 21 8,15 11,2 10520 24894 2,22 96 422 86 359

220 220 98 12,2 176 8,1 4,9 4,02 21,7 39,5 31,1 3060 278 8,80 162 324 162 33,1 2,02 27,61 49,65 55,21 52 13 23 8,77 15,3 17760 24432 2,42 104 450 93 381

240 240 106 13,1 192 8,7 5,2 4,05 22,1 46,1 36,2 4250 354 9,59 206 412 221 41,7 2,20 34,68 62,55 69,37 56 17 25 9,39 20,6 28730 24017 2,58 113 484 102 407

260 260 113 14,1 208 9,4 5,6 4,01 22,1 53,3 41,9 5740 442 10,4 257 514 288 51,0 2,32 42,56 76,50 85,11 60 17 26,5 10,15 27,5 44070 23925 2,65 119 509 107 428

280 280 119 15,2 225 10,1 6,1 3,91 22,3 61,0 47,9 7590 542 11,1 316 632 364 61,2 2,45 51,07 91,80 102,1 62 17 28,5 11,04 36,4 64580 24009 2,64 126 539 113 454

300 300 125 16,2 241 10,8 6,5 3,86 22,3 69,0 54,2 9800 653 11,9 381 762 451 72,2 2,56 60,29 108,3 120,6 64 21 30,5 11,83 46,7 91850 23987 2,68 132 563 118 473

320 320 131 17,3 258 11,5 6,9 3,79 22,4 77,7 61,0 12510 782 12,7 457 914 555 84,7 2,67 70,96 127,1 141,9 70 21 30,5 12,72 59,7 128800 24038 2,67 137 589 123 495

340 340 137 18,3 274 12,2 7,3 3,74 22,5 86,7 68,0 15700 923 13,5 540 1080 674 98,4 2,80 82,35 147,6 164,7 74 21 31,5 13,51 74,3 176300 24009 2,71 144 617 130 518

360 360 143 19,5 290 13,0 7,8 3,67 22,3 97,0 76,1 19610 1090 14,2 638 1276 818 114 2,90 95,96 171,6 191,9 76 23 33,5 14,50 94,2 240100 24207 2,64 149 643 134 541

380 380 149 20,5 306 13,7 8,2 3,63 22,3 107 84,0 24010 1260 15,0 741 1482 975 131 3,02 109,8 196,4 219,6 82 23 33,5 15,29 115 318700 24262 2,65 155 672 140 565

400 400 155 21,6 323 14,4 8,6 3,59 22,4 118 92,4 29210 1460 15,7 857 1714 1160 149 3,13 125,5 223,5 251,0 86 23 34,5 16,18 140 419600 24270 2,65 161 696 145 586

425 425 163 23,0 343 15,3 9,2 3,54 22,4 132 104 36970 1740 16,7 1020 2040 1440 176 3,30 148,1 264,0 296,2 88 25 37,5 17,30 177 587500 24280 2,63 170 734 153 618

450 450 170 24,3 363 16,2 9,7 3,50 22,4 147 115 45850 2040 17,7 1200 2400 1730 203 3,43 170,7 304,5 341,4 94 25 38,0 18,35 220 791100 24306 2,65 176 764 159 643

475 475 178 25,6 384 17,1 10,3 3,48 22,5 163 128 56480 2380 18,6 1400 2800 2090 235 3,60 197,5 352,5 394,9 96 28 41,0 19,37 270 1067000 24318 2,67 185 803 167 675

500 500 185 27,0 404 18,0 10,8 3,43 22,4 179 141 68740 2750 19,6 1620 3240 2480 268 3,72 225,7 402,2 451,4 100 28 42,5 20,53 329 1403000 24375 2,65 191 831 172 699

550 550 200 30,0 445 19,0 11,9 3,33 23,4 212 166 99180 3610 21,6 2120 4240 3490 349 4,02 292,3 523,5 584,6 110 28 45,0 23,00 472 2389000 24188 2,69 207 892 186 750

600 600 215 32,4 485 21,6 13,0 3,32 22,5 254 199 139000 4630 23,4 2730 5460 4670 434 4,30 368,4 651,6 736,7 120 28 47,5 24,88 667 3821000 24544 2,64 221 967 199 814

J = Módulo de torsión.

Cw = Módulo de alabeo.

X1, X2 = Factores de pandeo.

Lp = Longitud lateralmente no arriostrada

límite para desarrollar la capacidad de

plastificación total por flexión.

Lr = Longitud lateralmente no arriostrada

límite para pandeo lateral torsional

inelástico.

IPN según

IRAM-IAS

U 500-511

14%

rr1

w4w41
