Universidad Tecnológica de Panamá
Facultad de Ingeniería de Sistemas
Departamento de Arquitectura y Redes de Compuitadoras
Redes de Computadoras I
Semestre II 2022
Tarea 1

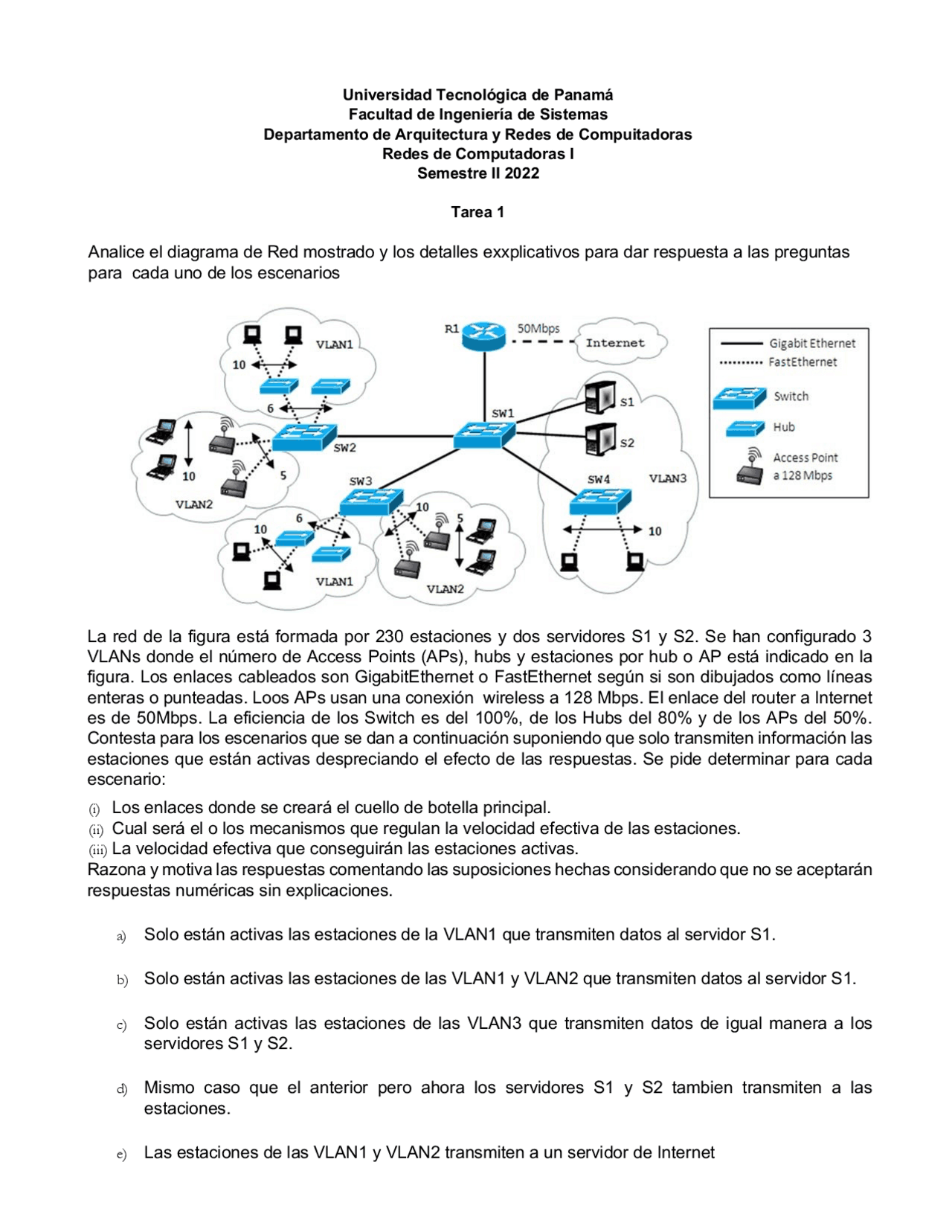

Analice el diagrama de Red mostrado y los detalles exxplicativos para dar respuesta a las preguntas
para cada uno de los escenarios
La red de la figura está formada por 230 estaciones y dos servidores S1 y S2. Se han configurado 3
VLANs donde el número de Access Points (APs), hubs y estaciones por hub o AP está indicado en la
figura. Los enlaces cableados son GigabitEthernet o FastEthernet según si son dibujados como líneas
enteras o punteadas. Loos APs usan una conexión wireless a 128 Mbps. El enlace del router a Internet
es de 50Mbps. La eficiencia de los Switch es del 100%, de los Hubs del 80% y de los APs del 50%.
Contesta para los escenarios que se dan a continuación suponiendo que solo transmiten información las
estaciones que están activas despreciando el efecto de las respuestas. Se pide determinar para cada
escenario:
(i) Los enlaces donde se creará el cuello de botella principal.
(ii) Cual será el o los mecanismos que regulan la velocidad efectiva de las estaciones.
(iii) La velocidad efectiva que conseguirán las estaciones activas.
Razona y motiva las respuestas comentando las suposiciones hechas considerando que no se aceptarán
respuestas numéricas sin explicaciones.
a) Solo están activas las estaciones de la VLAN1 que transmiten datos al servidor S1.
b) Solo están activas las estaciones de las VLAN1 y VLAN2 que transmiten datos al servidor S1.
c) Solo están activas las estaciones de las VLAN3 que transmiten datos de igual manera a los
servidores S1 y S2.
d) Mismo caso que el anterior pero ahora los servidores S1 y S2 tambien transmiten a las
estaciones.
e) Las estaciones de las VLAN1 y VLAN2 transmiten a un servidor de Internet
