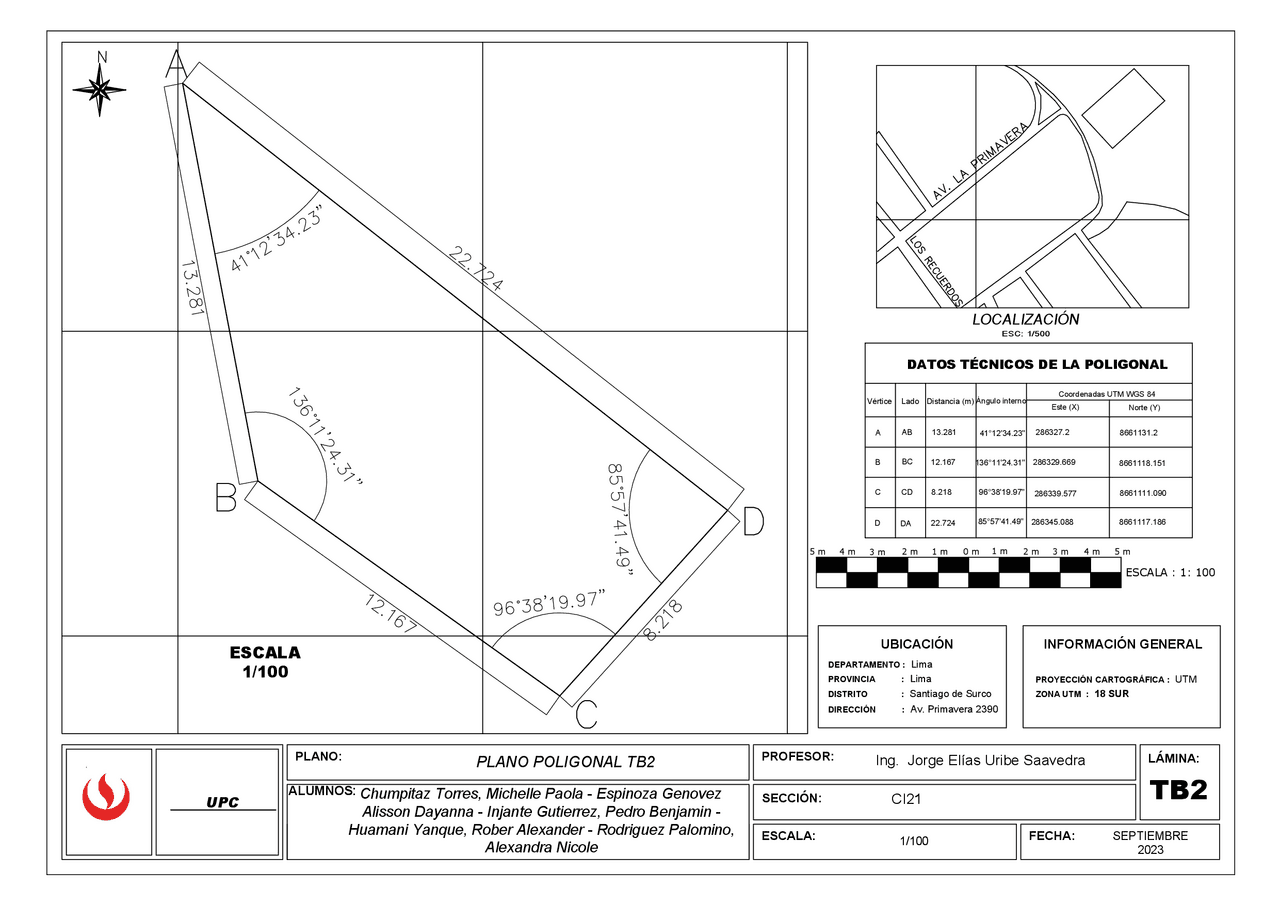

PLANO: PLANO POLIGONAL TB2 PROFESOR:
SECCIÓN:
ESCALA: 1/100 FECHA: SEPTIEMBRE
2023
LÁMINA:
TB2
ESCALA : 1: 100
ALUMNOS: Chumpitaz Torres, Michelle Paola - Espinoza Genovez
Alisson Dayanna - Injante Gutierrez, Pedro Benjamin -
Huamani Yanque, Rober Alexander - Rodriguez Palomino,
Alexandra Nicole
Ing. Jorge Elías Uribe Saavedra
CI21
DEPARTAMENTO : Lima
PROVINCIA : Lima
DISTRITO : Santiago de Surco
DIRECCIÓN : Av. Primavera 2390
UBICACIÓN INFORMACIÓN GENERAL
PROYECCIÓN CARTOGRÁFICA : UTM
ZONA UTM : 18 SUR
LOCALIZACIÓN
ESC: 1/500
5 m 4 m 3 m 2 m 1 m 0 m 1 m 2 m 3 m 4 m 5 m
PC
DATOS TÉCNICOS DE LA POLIGONAL
Lado
Vértice Distancia (m) Ángulo interno Coordenadas UTM WGS 84
Este (X) Norte (Y)
A
B
C
D
AB
BC
CD
DA
13.281
12.167
8.218
22.724
41°12'34.23"
136°11'24.31"
96°38'19.97"
85°57'41.49"
286327.2 8661131.2
286329.669 8661118.151
286339.577 8661111.090
286345.088 8661117.186
ESCALA
1/100
