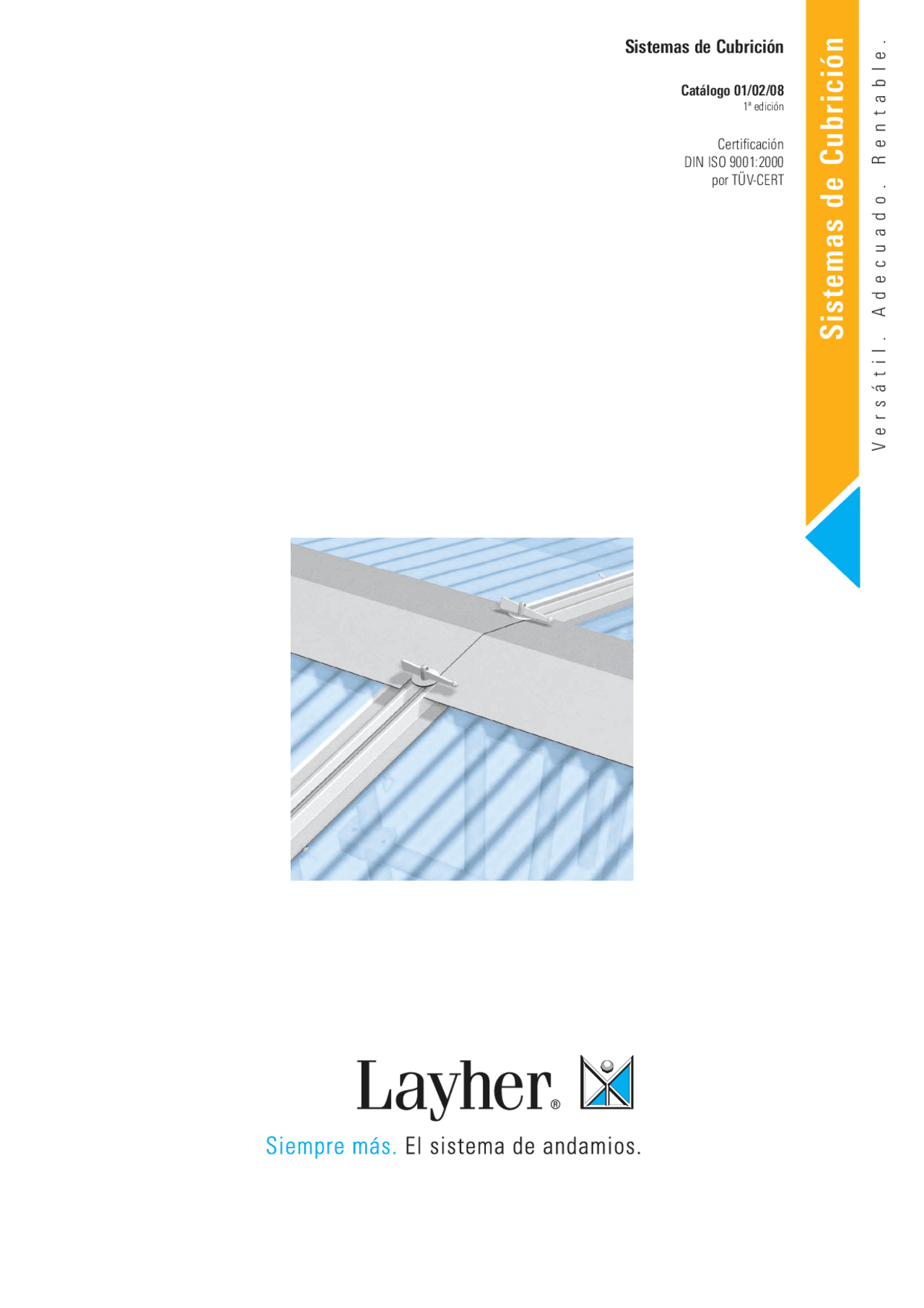

Sistemas de Cubrición

Catálogo 01/02/

1ª edición

Certificación

DIN ISO 9001:

por TÜV-CERT

V e r s á t i l.

A d e c u a d o.

R e n t a b l e.

Sistemas de Cubrición

 Garantía de calidad

 Producto líder

Gracias a la calidad en el proceso de diseño y fabricación de todas y cada una de las

piezas que integran el sistema. Nuestros sistemas cuentan con certificados específicos

para el mundo del espectáculo, además el sistema Allround, empleado como estructura

sustentante, cuenta con diversas aprobaciones emitidas por el Instituto Alemán de la

Construcción, así como la certificación AENOR y AFNOR de producto, de conformidad

con las normativas europeas. La calidad del proceso de fabricación está asegurada con

la implementación de un sistema de calidad certificado por TÜV CERT según la

Normativa ISO 9001.

 Servicio líder

Contamos además con la garantía añadida de un sistema de

gestión de la calidad ISO 9001/2000, certificado por Lloyd´s

Register Quality Assurance en la elaboración de diseños,

estudios, proyectos, gestión de montajes y en la

comercialización de estructuras tubulares.

Certificación según DIN ISO 9001/ EN 29 001 por

España: Certificación del sistema Allround A34/000006 A34/

Francia: Certificación del sistema Allround 07 P

Certificación según DIN ISO 9001/ EN 29 001 por

Ventajas del servicio Layher

 Garantía de gestión logística y comercial.

 Desarrollo de estudios y proyectos.

 Apoyo comercial, técnico y financiero.

 Asistencia y asesoría en obra.

 Cubierta Cassette

El techo Cassette puede

ser montado con rejillas y

barandillasde protección

lateral.

Otras Ventajas

La baja cantidad de material requerido sólo es

comparable con la rapidez del montaje. La

combinacióndelizadocongrúayelmontajemanual

final permite obtener una forma eficiente de ahorro

de costes en tiempo y mano de obra.

El apoyo de la cubierta

transmite las cargas del

techoalaestructura soporte.

Lachapacassettesealojaen

el perfil superior de la viga

que tiene una doble función:

lade soporteytambién como

elemento de evacuación del

agua.

Los paneles cassette se fijan

utilizando cuñas, formando

un techo firme incluso para

poder caminar sobre él.

Tecnología

Los componentes están diseñados para un

montaje muy rápido pero sin comprometer

la capacidad de carga.

Sorprendentemente con la utilización de

pocos componentes se permiten multitud

de combinaciones de montaje.

Todos los componentes están galvanizados

en caliente para ser usados de manera

prolongada y frecuente.

El techo Cassette tiene un diseño seguro:

No importa la altura a la que se monte, la

longitud de la zona a cubrir, la luz necesaria

o la carga que se vaya a sustentar.

Ventajas del sistema

Mínimos componentes

Montaje sencillo, económico

y rápido.

Estabilidad

Alta capacidad de carga.

Conexión por cuña

Sin tornillos. Rápida fijación

de las chapas.

Independiente

Para cualquier sistema de

andamiaje.

Grandes luces

Hasta 37,19 m. conforme a tablas.

...tecnología modular práctica y flexible

Utilización sencilla

Tras el desarrollo de la cubierta Cassette está

el mayor especialista de Europa en tecnología

de andamios, que proporciona la sofisticación

y los sistemas orientados al trabajo en la obra,

junto a la inmediata respuesta logística y de

asesoramiento.

Para la construcción de vigas para techos, para

hacer pasarelas sobre vacíos y sobre todo para

elsoportedelaestructurapuedeusarcualquiera

delossistemasdeLayherosuspiezas.Elsistema

métricodecubiertasCassetteeslasoluciónpara

otras dimensiones.

La cubrición de la estructura soporte es posible

usando bien el sistema Protect o las lonas

Keder.

Aprovisionamiento de material mediante

grúa: Se puede realizar un acceso para el

material eliminando uno de los paneles.

Existen paneles translúcidos para facilitar luz

natural en el interior y realizar un acceso

seguro desde el exterior de la cubierta.

La estructura de andamio para realizar el

soporte de la cubierta debe ser calculada

de manera independiente considerando

todas las cargas a las que esta sometida,

principalmente las de viento. La altura a

la que se sitúa la cubierta y por lo tanto

la altura del andamio que la soporta es

otro factor condicionante del cálculo, así

como las dimensiones posibles de dicha

estructura.

Otro aspecto importante a considerar es

el efecto de succión del viento sobre la

cubierta.

Los datos proporcionados en este

manual, referentes a detalles de algunos

tipos de carga, no deben aceptarse de

forma categórica sin comprobar y

evaluar antes todas las cargas aplicadas

en la cubierta y en sus estructuras

soporte, de manera muy especial

considerando las cargas de viento y

nieve del lugar en el que se pretende

construir la cubierta.

La cubierta de acero o “cassette” es

un sistema de cubrición resistente a la

lluvia que se conforma sin aislamiento.

Las condiciones del clima pueden

causar condensación además de

poder provocar que caigan gotas de

agua de la cubierta. Las chapas de

cubierta se solapan en el montaje, y

con condiciones de viento adversas, el

agua de lluvia podría penetrar en la

conexión.

Es importante recalcar que cumplir las

instrucciones y especificaciones que

son suministradas por el fabricante

para la elevación con grúa de la

cubierta es realmente esencial. La

seguridad del personal de montaje

depende directamente del correcto

montaje, por lo que rogamos consulte

con nuestro Departamento Técnico

para resolver cualquier duda al

respecto.

No se aceptará por parte de Layher

responsabilidad alguna que se deba a

daños causados por la estructura o los

materiales de cubierta.

Este manual le proporciona datos de las cargas que la cubierta puede soportar en función de la luz

y el uso o no de tirante.

732

2000

980

Cordón superior: Perfil en U 60 x 90 x 60 mm.

Estructura portante:

Sistema Blitz o

Sistema Allround

Pieza de apoyo

732

1088

Bulón para tirante (5904.0000)

Bulón (5903.0000)

Longitud nominal

LLuuzz nnoommiinnaall

13, 15, 17, 19, 21, 25, 27, 29, 31, 33, 35, 36,

CCoonn ttiirraannttee

0, 0, 0, 0, 0, 0, 0, 0, 0,

El momento máximo permitido en la cercha de cubierta es: M = -33,8 kN

Cargas de cálculo Cargas de nieve [kN/m^2 ]

SSiinn ttiirraannttee

0, 0, 0, 0, 0, 0,

---

q = Peso propio + sobrecarga w = carga de viento A = ancho nominal de cubierta

Para cualquier otro requerimiento consulte con nuestro Departamento Técnico.

A

qq

Mmax

ww

Número de tramos impar

ESTRUCTURAL ESTRUCTURAL ESTRUCTURAL ESTRUCTURALINTERMEDIOESTRUCTURALINTERMEDIOESTRUCTURALESTRUCTURAL

NO ESTRUCTURAL NO ESTRUCTURAL

Número de tramos par

Cubrición: Paneles de chapa galvanizada

Arriostramiento : Vigas celosía de atado

Estructura: Vigas celosía de acero

Arriostramiento de los tramos de cubierta durante su montaje en el suelo. Para cuadrar el tramo y facilitar la inserción de los paneles se pueden colocar diagonales de montaje temporalmente.

Para el desarrollo longitudinal de la cubierta disponemos de módulos de 2,07 y 2,57 m. con los que podemos obtener la longitud de cubierta precisa sin

problemas. Según el número de tramos a disponer obtendremos longitudes múltiplo de 2,07 y 2,57 m. sin límite de medida, siempre y cuando se cumplan

los requisitos de cálculo y montaje de la cubierta.

La modulación transversal de la cubierta (luz de cubierta) depende de la cercha a emplear. La cercha se estructura y dimensiona en función de las cargas

y luces mediante la sucesión de vigas celosía hasta la consecución de la luz deseada.

 Formación de tramos

Las tablas que presentamos informan acerca del desglose de

piezas necesario para el montaje de cada uno de los tramos

completos que conforman una cubierta en función de la luz de

la cubierta y la posición del tramo estructural, de terminación o

intermedio.

Los croquis muestran esquemáticamente las cubiertas

disponibles según la luz nominal de las mismas. También

encontramos información acerca de cuáles han de ser los puntos

de enganche.

19,2 m 3 m^

3 m

L = 19,2 m 18,81... 19,51 m

2 m

19,2 m 3 m^

3 m

4 m L = 19,2 m 18,81... 19,51 m

2 m

21,2 m 3 m^ 3 m^

3 m

L = 21,2 m 20,77... 21,47 m

21,2 m 2 m^

3 m

6 m L = 21,2 m 20,77... 21,47 m

2 m^ 2 m

23,2 m 2 m^

3 m^

3 m

L = 23,2 m 22,74... 23,44 m

2 m

23,2 m 2 m 3 m

3 m

4 m 4 m L = 23,2 m 22,74... 23,44 m

2 m

25,1 m

2 m^ 3 m^ 3 m^

3 m

6 m 4 m L = 25,1 m 24,70... 25,40 m

17,3 m 3 m

L = 17,3 m 16,84... 17,54 m

2 m 2 m

15,3 m

13,3 m 3 m

L = 13,3 m 12,92... 13,62 m

2 m

3 m^

3 m

L = 15,3 m 14,88... 15,58 m

piezas para tirante

0,25 kN/m 2

0,75 kN/m 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 4 - 8 4 4 -

Viga de cubierta a 2 aguas Ref. 5901.000 Viga de cubierta a 2,0 m. Ref. 5902.200 Viga de cubierta a 3,0 m. Ref. 5902.300 Bulón para cordón inferior Ref. 5903. 8 8 12 12 8 12 12 16 12 12 16 16 16 20 20 20

Pasador 4,0 mm. para bulón Ref. 5905.000 Tornillo M 14 x 80 Ref. 5906.080 Viga de atado Ref. 5907.000 (2,57) - Ref. 0701.556 (2,07) Panel chapa estándar 1,0 m. Ref. 5909.100 (2,57) - Ref. 0701.555 (2,07) Panel chapa estándar 2,0 m. Ref. 5909.200 (2,57) - Ref. 0701.287 (2,07) Panel de chapa a 2 aguas Ref. 5911.000 (2,57) - Ref. 0701.551 (2,07) Cuña para chapas Ref. 5913.001 Pletina para trabar chapas Ref. 5914.

Horizontal con grapa Ref. 5924.

Barra inicial tirante Ref. 5917.

Barra intermedia tirante 4 m. Ref. 5918.

Barra intermedia tirante 6 m. Ref. 5918.

Bulón para tirante inicial Ref. 5904.

Pasador 4,0 mm. para bulón Ref. 5905.

Espiga para viga celosía Ref. 4916.

Tornillo M 14 x 65 Ref. 4908.

Tubo de acero cortado 1,5 m. Ref. 4600.

Tubo de acero cortado 2,0 m. Ref. 4600.

Tubo de acero cortado 2,5 m. Ref. 4600.

Tubo de acero cortado 3,0 m. Ref. 4600.

Grapa giratoria Ref. 4702.

Grapa ortogonal Ref. 4700. sin tirante sin tirante sin tirante sin tirante con tirante sin tirante con tirante sin tirante con tirante con tirante con tirante con tirante con tirante con tirante con tirante con tirante

Desglose de material para formar tramos estructurales*

 Formación de tramos de cubierta

NOTA: En la página sobre la formación de tramos se detalla a que parte de la estructura se refiere cada una de estas denominaciones. * En cubiertas con número de tramos par.

Puntos de enganche

27,1 m

2 m^

3 m^

3 m

6 m L = 27,1 m 26,67... 27,37 m

6 m

2 m^ 2 m

29,1 m

2 m^

3 m^ 3 m^

3 m

6 m 4 m L = 29,1 m 28,63... 29,33 m

4 m

2 m

31,0 m

2 m^

3 m^

3 m^

3 m

4 m 6 m L = 31,0 m 30,60... 31,30 m

6 m

3 m

33,0 m

2 m^

3 m^

3 m^ 3 m

6 m 6 m L = 33,0 m 32,56... 33,26 m

2 m

6 m

2 m

35,0 m

2 m^

3 m^

3 m^

3 m 3 m

4 m 4 m 6 m L = 35,0 m 34,53... 35,23 m

2 m

6 m

36,9 m

2 m^ 3 m

3 m^

3 m 3 m^

3 m

6 m 6 m 6 m L = 36,9 m 36,49... 37,19 m

4 m

piezas para tirante

Tubo de atado Ref. 2504.257 (2,57) - Ref. 2504.207 (2,07) Panel chapa estándar 1,0 m. Ref. 5909.100 (2,57) - Ref. 0701.555 (2,07) Panel chapa estándar 2,0 m. Ref. 5909.200 (2,57) - Ref. 0701.287 (2,07) Panel de chapa a 2 aguas Ref. 5911.000 (2,57) - Ref. 0701.551 (2,07) 4 4 6 6 4 6 6 8 6 6 8 8 8

Pasador 4,0 mm. para bulón Ref. 5905.000 Tornillo M 14 x 80 Ref. 5906.080 Viga de atado Ref. 5907.000 (2,57) - Ref. 0701.556 (2,07) Panel chapa estándar 1,0 m. Ref. 5909.100 (2,57) - Ref. 0701.555 (2,07) Panel chapa estándar 2,0 m. Ref. 5909.200 (2,57) - Ref. 0701.287 (2,07) Panel de chapa a 2 aguas Ref. 5911.000 (2,57) - Ref. 0701.551 (2,07) Cuña para chapas Ref. 5913.001 Pletina para trabar chapas Ref. 5914.

Horizontal con grapa Ref. 5924.

Barra inicial tirante Ref. 5917.

Barra intermedia tirante 4 m. Ref. 5918.

Barra intermedia tirante 6 m. Ref. 5918.

Bulón para tirante inicial Ref. 5904.

Pasador 4,0 mm. para bulón Ref. 5905.

Espiga para viga celosía Ref. 4916.

Tornillo M 14 x 65 Ref. 4908.

Tubo de acero cortado 1,5 m. Ref. 4600.

Tubo de acero cortado 2,0 m. Ref. 4600.

Tubo de acero cortado 2,5 m. Ref. 4600.

Tubo de acero cortado 3,0 m. Ref. 4600.

Grapa giratoria Ref. 4702.

Grapa ortogonal Ref. 4700.

Tramos intermedios* Desglose de material para formar tramos de terminación*

Viga de cubierta a 2 aguas Ref. 5901.000 Viga de cubierta a 2,0 m. Ref. 5902.200 Viga de cubierta a 3,0 m. Ref. 5902.300 Bulón para cordón inferior Ref. 5903.

Puntos de enganche

NOTA: En la página sobre la formación de tramos se detalla a que parte de la estructura se refiere cada una de estas denominaciones. * En cubiertas con número de tramos par.

Alineación de agujeros en verticales

Posibles problemas en la alineación de los soportes que podrían provocar riesgos en la colocación de la cubierta

 Montaje del soporte de cubierta

Para el montaje de los soportes de la cubierta se debe vigilar la

autoestabilidad de estos. En el caso que fueran muy esbeltos sería

necesaria la colocación de contra-andamios estabilizadores a

continuación de los tramos estructurales de cubierta.

Contra-andamios estabilizadores

ESTRUCTURAL

ESTRUCTURAL

ESTRUCTURAL

 Formación de los tramos

 Montaje de chapas

Colocar los paneles de chapa y fijarlos con las pletinas de acero y las cuñas, sin

olvidar apretarlas.

 Montaje de vigas

Colocar verticalmente las vigas de cubierta y unirlas mediante vigas de atado. Alinear

posteriormente.

 Semitramo terminado

El panel se apoya sobre el perfil superior de la viga quedando aprisionado con las

pletinas. Las pletinas quedan fijas con la cuña.

 Colocación vigas a dos aguas

Elevar la estructura montada e insertar las vigas a dos aguas fijándolas con los

correspondientes bulones.

Posibilidad de descuadre de vigas

Golpear las cuñas

Reservar bulón largo

para tirantes si

procede

Ajustar a topes de cubierta

Las chapas cumplen función estructural

Existe una diagonal de montaje que permite cuadrar el tramo para facilitar el posterior encaje de los paneles

Bulón 5906. Bulón 5903.

Cuña 5913. Pletina 5914.

Viga celosía de cubierta

Vigas de Cubierta

Viga de Atado

Vigas a dos aguas

Semitramo

 Formación de las cubiertas y seguridad

 Cierre lateral del primer tramo

Se colocan protecciones laterales cerrando el contorno

exterior en el suelo, de manera que montada permita el

tránsito sin riesgo de caída lateral desde la cercha. Esto

es aplicable a los tramos de los extremos de la cubierta.

 Cierre de un tramo central

Para colocar la protección colectiva de la cubierta en los

tramos centrales, se utilizan rejillas que evitan el riesgo

de caída por el ala de la cubierta.

 Izado del tramo estructural

Elevar el tramo estructural sobre el andamio de soporte

usando una grúa equipada con cadenas o cabos

apropiados. Deben tenerse en cuenta las consideraciones

sobre la grúa y los puntos de sujeción del tramo. El tramo

estructural se guia desde el suelo con la utilización de soga.

 Izado del tramo de terminación doble

Para el caso de tramos pares. Elevar el tramo estructural

sobre el andamio de soporte usando una grúa equipada

con cadenas o cabos apropiados. Se deben tener en

cuenta las consideraciones sobre la grúa, los puntos de

sujeción del tramo y el refuerzo de los puntos de izado.

 Colocación de los tramos de cubierta

Los tramos se reciben en altura, sobre los muros de apoyo

realizados con material de andamio. Para facilitar la

operación se proveen plataformas sobre las que pueden

trabajar los operarios mientras guían la cercha para su

encaje en el soporte de cubierta. Una vez montados todos

los tramos se arriostran longitudinalmente.

Los tramos estructurales y de terminación se montan en el suelo. Para rebajar la carga máxima de la grúa, el tramo de terminación se colocará en el extremo más próximo.

 Acabado de la cubierta

La grúa permite acopiar los paneles cassette en altura con

los que se van cerrando los espacios entre tramos, para lo

cual se debe acometer un atado apropiado considerando las

normas de seguridad para el izado de cargas. Se debe

considerar el viento como una factor relevante.

1. Todas las normativas aplicables deben tenerse en cuenta por los implicados en el proyecto. Cuando se monta o desmonta uno de los tramos intermedios, o cuando se mueven materiales sobre la cubierta, el personal de montaje debe llevar un arnés de seguridad o estar protegido por otro medio.
2. El montaje, desmontaje o cualquier modificación debe ser supervisada por un encargado. Es muy importante que compruebe que cada componente está en perfecto estado. Se deben descartar los materiales dañados.
3. Cuando se deban quitar paneles, se retirarán temporalmente sólo las cuñas necesarias, que se recolocarán inmediatamente.
4. No monte cuando la fuerza del viento exceda de 6 en la escala de Beaufort (dificultades al caminar). No realice aperturas del techo y si tuviese que hacerlas ciérrelas al finalizar los turnos.
5. Cuando se acabe el montaje compruebe las uniones.
6. Monte el techo tras completar los andamios de soporte. Monte la cubrición lateral (p.e. lonas) tras completar el techo.
7. Se debe atender a la estabilidad de la estructura con revisiones periódicas, en particular tras grandes períodos de tiempo o inestabilidades climáticas.
8. Se recomienda planificar el montaje de modo que no permanezcan acopiados sobre la cubierta paquetes de chapas por tiempo innecesario

 Montaje de la línea de vida

Para dotar de un punto de anclaje móvil, teniendo un dispositivo anticaída durante el montaje

de la cubierta, se cuenta con la línea de vida. El sistema consiste en soportes separados una

distancia máxima de 15 m. que soportan el cable de la línea de vida. Estos soportes se fijan

a las vigas de la cubierta con cuña en los mismos puntos donde se fijan los paneles. Sobre

el cable tenemos un mosquetón deslizante al que se fijará el arnés. La línea de vida responde

a un dispositivo anticaídas, según la normativa EN 795 de la clase C.

Mosquetón deslizante

Adaptador intermedio

Adaptador de cumbrera

Cable de acero

Fijación de extremo

Pre-tensor de cable

Disipador

Tensor de extremo

Fijación de extremo

Guía de cable

Guía de cable

Guía (cada 15 m. máx.)

La utilización de la línea de vida necesita del arnés de seguridad, que se acopla al mosquetón deslizante. Dicho arnés debe cumplir con la normativa aplicable. En España necesitará estar adaptado a las características del trabajador y contar con el marcado CE.

Descripción Dimensiones

L/H x B [m]

Peso

aprox. [kg]

Pack

[pzs.]

N.º Referencia

 Viga de cubierta a dos aguas, en acero.

Cordón inferior de Ø 48,3 mm. Cordón superior en “U” de

60 x 90 x 60 mm. Inclinación aprox. de los faldones 11º.

Conexión mediante bulones y pasadores.

4,30 x 1,00/1,50 106,00 10 5901.

 Viga de cubierta, en acero.

Cordón inferior de Ø 48,3 mm. Cordón superior en “U” de

60 x 90 x 60 mm. Conexión mediante bulones y pasadores.

2,00 x 1,

3,00 x 1,

 Viga de atado, en acero.

Con una perforación en cada extremo para insertar en los

tetones de las vigas de cubierta. Usado para el arriostramiento

de cerchas.

 Tubo de atado, en acero.

Con una perforación en cada extremo para insertar en los

tetones de las vigas de cubierta. Usado para el arriostramiento

entre módulos de cerchas.

 Tramo inicial tirante, en acero.

De Ø 48,3 mm. con un extremo recto y otro con una pletina

perforada para anclarlo a la parte inferior de la vigas de cubierta.

Usado para el tramo inicial del tirante de cerchas, se complementa

con los tramos de 4 y 6 metros. Se fija a la cercha con bulón con

pasador.

 Tramo para tirante, en acero.

De Ø 48,3 mm. con extremos rectos para conexión mediante espigas a

los tubos inicial, final e intermedios del tirante. Usado como elemento

intermedio para realizar el tirante. Según la longitud de cercha, los

tramos se unen entre sí mediante espigas y bulones con pasador o

tornillos con tuerca.

 Espiga, en acero.

Con cuatro perforaciones. Usado en la conexión de los tubos que forman

el tirante mediante ésta y cuatro tornillos o bulones con pasador.

 Tornillo de cubierta, en acero.

De Ø 14 mm. Para sustituir en algunos casos el bulón con pasador.

El tornillo 4908.065 sustituye al bulón 5906.077 para uso con espiga.

El tornillo 5906.080 sustituye al bulón 5906.077 cuando es empleado

para unión del cordón superior.

 Bulón de cubierta, en acero.

Precisan de pasador de seguridad que impida la extracción del bulón.

• Bulón para espiga, Ø 14 mm.
• Bulón para espiga, Ø 14 mm.
• Bulón para cordón inferior, Ø 30 mm.
• Bulón para tirante inicial, Ø 30 mm.

 Pasador para bulones, en acero.

• Ø 2 mm. para 5906.077 y 5906.
• Ø 4 mm. para 5903.000 y 5904.

WAF Ancho de llave ^ Fabricación estándar bajo demanda  Fabricación especial (consultar plazo de entrega) # Paquetes completos

Stock reducido Sin simbolo Material en stock permanente

779 9ºº

 Pletina para chapas

con espiga

 Piezas componentes del sistema

 Panel de chapa estándar. Planchas de chapa

ondulada e impermeable con marco de acero.

Permite el transito de personas durante el montaje.

Se apoya en los cordones superiores de las vigas de

cubierta y perfiles en “U”, siendo aseguradas a

través de placas y cuñas.

 Chapa con trampilla ondulada, con marco de

acero e impermeable. Fácil acceso a la cubierta a

través de la trampilla.

 Chapa a dos aguas ondulada, con marco de

acero e impermeable. Su colocación se realiza

mediante apoyo en los cordones superiores de las

vigas de cubierta y perfiles en “U”, asegurándose a

través de placas y cuñas.

 Chapa translúcida ondulada, reforzada con malla

metálica para protección de las personas en caso de

rotura por el trasiego de éstas durante el montaje,

ya que no está permitido el transito sobre ellas.

El  Apoyo de cubierta es una pieza trapezoidal

formada por un perfil en “U” sobre el que se

colocan las vigas de cubierta.

 Cuña para apoyo de cubierta con orificio para

pasador.

 Cuña para chapas con un extremo doblado para

evitar su deslizamiento.

 Pletina para trabar chapas maciza, con una

perforación intermedia para su inserción.

 Rejilla de protección perimetral Blitz.

 Rejilla de protección perimetral Allround.

 Pletina para chapas con espiga. Pletina de acero

con una perforación intermedia para sujección de

las chapas de cubierta y una espiga soldada de Ø 48

mm. con una inclinación aproximada de 79º.

 Espiga - Tope de barandilla para “U”. Perfil en

“U” con espiga para tubo de Ø 48 mm. soldada a

este con una inclinación de 79º aprox. Conexión a

los extremos de las cerchas de cubierta mediante

dos tornillos M 14 x 80 ó bulones con pasador.

 Apoyo de cubierta

 Cuña para apoyo

de cubierta

 Pletina para trabar

chapas

 Cuña para chapas

 Rejilla de protección

perimetral Blitz

 Rejilla de protección

perimetral Allround

 Panel de chapa

estándar

 Chapa con

trampilla

 Chapa

translúcida

 Chapa a

dos aguas

779 9ºº

111 1ºº

 Espiga - Tope de

barandilla para “U”
