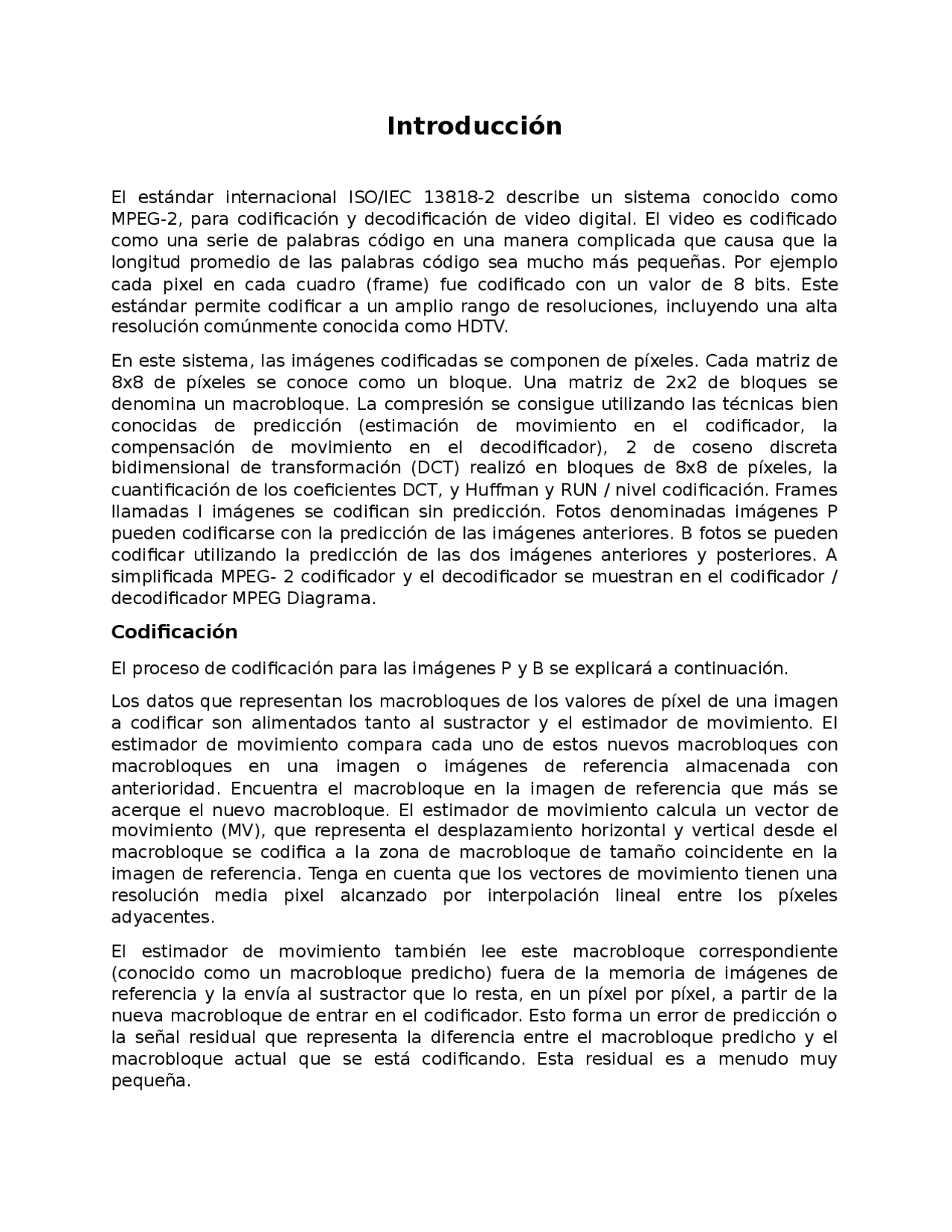

Introducción
El estándar internacional ISO/IEC 13818-2 describe un sistema conocido como
MPEG-2, para codificación y decodificación de video digital. El video es codificado
como una serie de palabras código en una manera complicada que causa que la
longitud promedio de las palabras código sea mucho más pequeñas. Por ejemplo
cada pixel en cada cuadro (frame) fue codificado con un valor de 8 bits. Este
estándar permite codificar a un amplio rango de resoluciones, incluyendo una alta
resolución comúnmente conocida como HDTV.
En este sistema, las imágenes codificadas se componen de píxeles. Cada matriz de
8x8 de píxeles se conoce como un bloque. Una matriz de 2x2 de bloques se
denomina un macrobloque. La compresión se consigue utilizando las técnicas bien
conocidas de predicción (estimación de movimiento en el codificador, la
compensación de movimiento en el decodificador), 2 de coseno discreta
bidimensional de transformación (DCT) realizó en bloques de 8x8 de píxeles, la
cuantificación de los coeficientes DCT, y Huffman y RUN / nivel codificación. Frames
llamadas I imágenes se codifican sin predicción. Fotos denominadas imágenes P
pueden codificarse con la predicción de las imágenes anteriores. B fotos se pueden
codificar utilizando la predicción de las dos imágenes anteriores y posteriores. A
simplificada MPEG- 2 codificador y el decodificador se muestran en el codificador /
decodificador MPEG Diagrama.
Codificación
El proceso de codificación para las imágenes P y B se explicará a continuación.
Los datos que representan los macrobloques de los valores de píxel de una imagen
a codificar son alimentados tanto al sustractor y el estimador de movimiento. El
estimador de movimiento compara cada uno de estos nuevos macrobloques con
macrobloques en una imagen o imágenes de referencia almacenada con
anterioridad. Encuentra el macrobloque en la imagen de referencia que más se
acerque el nuevo macrobloque. El estimador de movimiento calcula un vector de
movimiento (MV), que representa el desplazamiento horizontal y vertical desde el
macrobloque se codifica a la zona de macrobloque de tamaño coincidente en la
imagen de referencia. Tenga en cuenta que los vectores de movimiento tienen una
resolución media pixel alcanzado por interpolación lineal entre los píxeles
adyacentes.
El estimador de movimiento también lee este macrobloque correspondiente
(conocido como un macrobloque predicho) fuera de la memoria de imágenes de
referencia y la envía al sustractor que lo resta, en un píxel por píxel, a partir de la
nueva macrobloque de entrar en el codificador. Esto forma un error de predicción o
la señal residual que representa la diferencia entre el macrobloque predicho y el
macrobloque actual que se está codificando. Esta residual es a menudo muy
pequeña.
