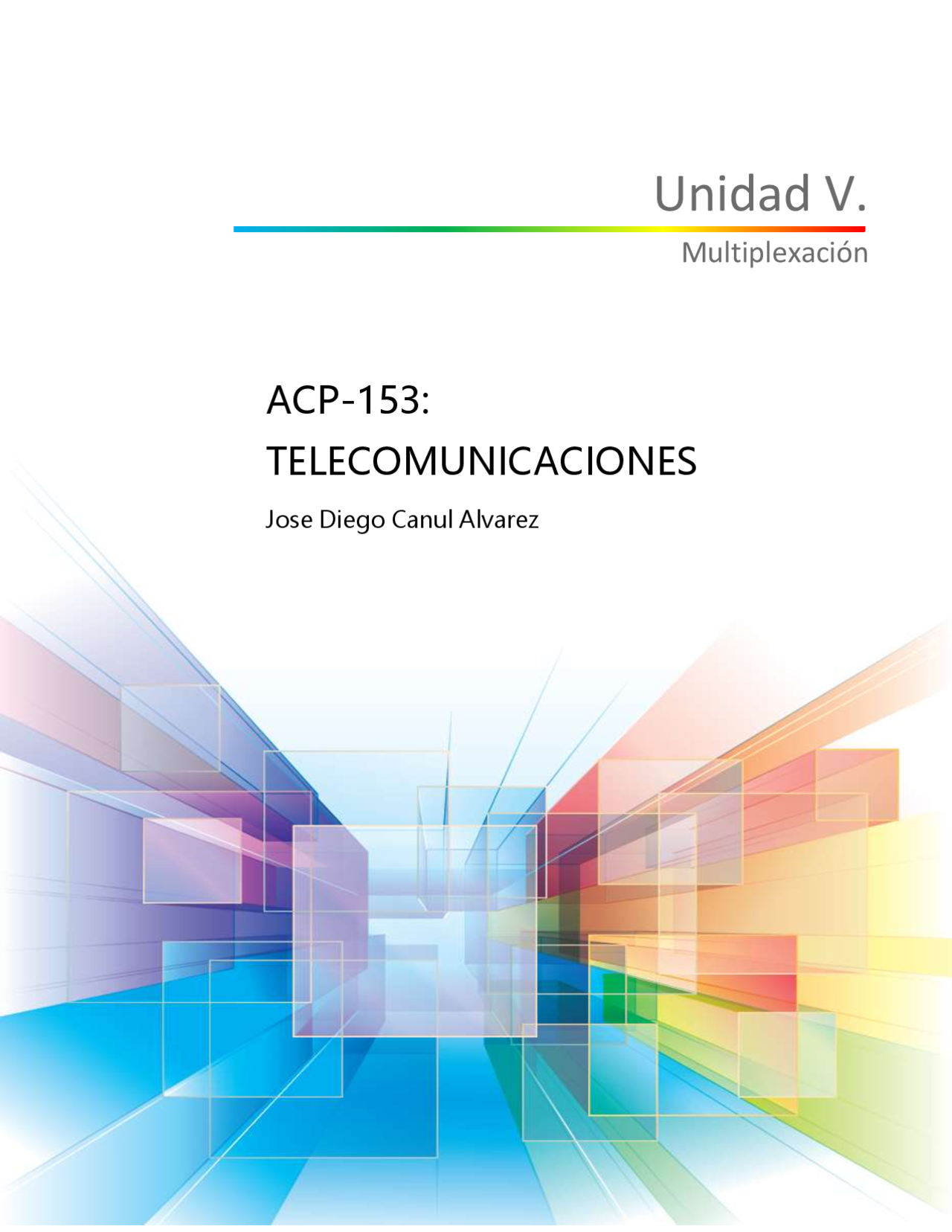

Unidad V.

Multiplexación

ACP-153:

TELECOMUNICACIONES

Jose Diego Canul Alvarez

TABLA DE CONTENIDO

• multiplexación
• Multiplexación por división de tiempo
• Multiplexación por división de frecuencia
• Multiplexación por división de frecuencias ortogonales (OFDM)
• Referencias
• Diagrama Simplificado de MDT (Multiplexor por división de Tiempo). TABLA DE IMAGENES
• Multiplexor por división de Frecuencia.
• Impulsos de Sincronización.
• Señal OFDM
• Señales sinusoidales de área nula.
• El producto de una señal senoidal por un armónico suyo es cero.

más de un canal de información, y se llama MDT porque los canales de información comparten el tiempo disponible. La parte de preparación de la señal y modulación del sistema se denomina multiplexor (MUX), y la parte de demodulación se llama demultiplexor (DEMUX). En el MUX, un conmutador sincronizado (interruptor electromecánico) conecta secuencialmente un impulso de sincronización, seguido por cada canal de información, con la salida. Ilustración 1 Diagrama Simplificado de MDT (Multiplexor por división de Tiempo). MULTIPLEXACIÓN POR DIVISIÓN DE FRECUENCIA Esta técnica que consiste en dividir mediante filtros el espectro de frecuencias del canal de transmisión y desplazar la señal a transmitir dentro del margen del espectro correspondiente mediante modulaciones, de tal forma que cada usuario tiene posesión exclusiva de su banda de frecuencias. Características de la FDM:

• El ancho de banda del medio debe ser mayor que le ancho de banda de la señal transmitida.
• Capacidad de transmisión de varias señales a la vez.
• La señal lógica trasmitida a través del medio es analógica.
• La señal recibida puede ser analógica o digital.
• Para la comunicación análoga el ruido tiene menos efecto. Para la comunicación de voz, esto significa dos o más canales de voz en una sola portadora. Para los sistemas telefónicos significa muchos canales en un sólo par de cables o en una sola línea de transmisión coaxial. La transmisión simultánea puede

llevarse a cabo por división de tiempo o por división de frecuencia. Ilustración 2 Multiplexor por división de Frecuencia. En el receptor un DEMUX cambia los canales a sus frecuencias originales mediante filtrado. A continuación, las señales filtradas pasan a un modulador equilibrado y después a un filtro PB para su posterior recuperación. Ilustración 3 Impulsos de Sincronización. MULTIPLEXACIÓN POR DIVISIÓN DE FRECUENCIAS ORTOGONALES (OFDM) La modulación por división ortogonal de frecuencia, en inglés Orthogonal Frequency Division Multiplexing (OFDM), también llamada modulación por multimodo discreto,

Ilustración 4 Señal OFDM El principal concepto de las señales OFDM es la ortogonalidad de las subportadoras. Si usamos como portadoras una señal sinusoidal, el área de un periodo es cero ya que la parte positiva de la señal se cancela con la negativa. Ilustración 5 Señales sinusoidales de área nula. Consideremos una onda senoidal de frecuencia m y la multiplicaremos por otra de frecuencia n, siendo n y m enteros. La integral del área bajo este producto viene dada por 𝑓(𝑡) = sin 𝑚𝑤𝑡 ∗ sin 𝑛𝑤𝑡

Ilustración 6 El producto de una señal senoidal por un armónico suyo es cero. REFERENCIAS Wayne Tomasi. Sistemas de Comunicaciones Electrónicas. Prentice Hall. http://fernandoarciniega.com/books/sistemas-de-comunicaciones-electronicas-tomasi-4ta- edicion.pdf Marco Tulio Cerón López. (2011). MULTIPLEXACIÓN. 2020, de FUNDAMENTOS DE TELECOMUNICACIONES Sitio web: https://teoriadelastelecomunicaciones.files.wordpress.com/2011/11/multiplexacion.pdf Eveliux. (2011). TÉCNICAS DE TRANSMISIÓN, MULTIPLEXACIÓN Y CONMUTACIÓN.. 2020, de eveliux Sitio web: https://tecomunicacion.webcindario.com/Archivos/Unidad%20III.pdf Bibing. (2015). MODULACION OFDM. 2020, de bibing Sitio web: http://bibing.us.es/proyectos/abreproy/11244/fichero/Volumen+1%252F5_MODULACION_OFDM.p df
