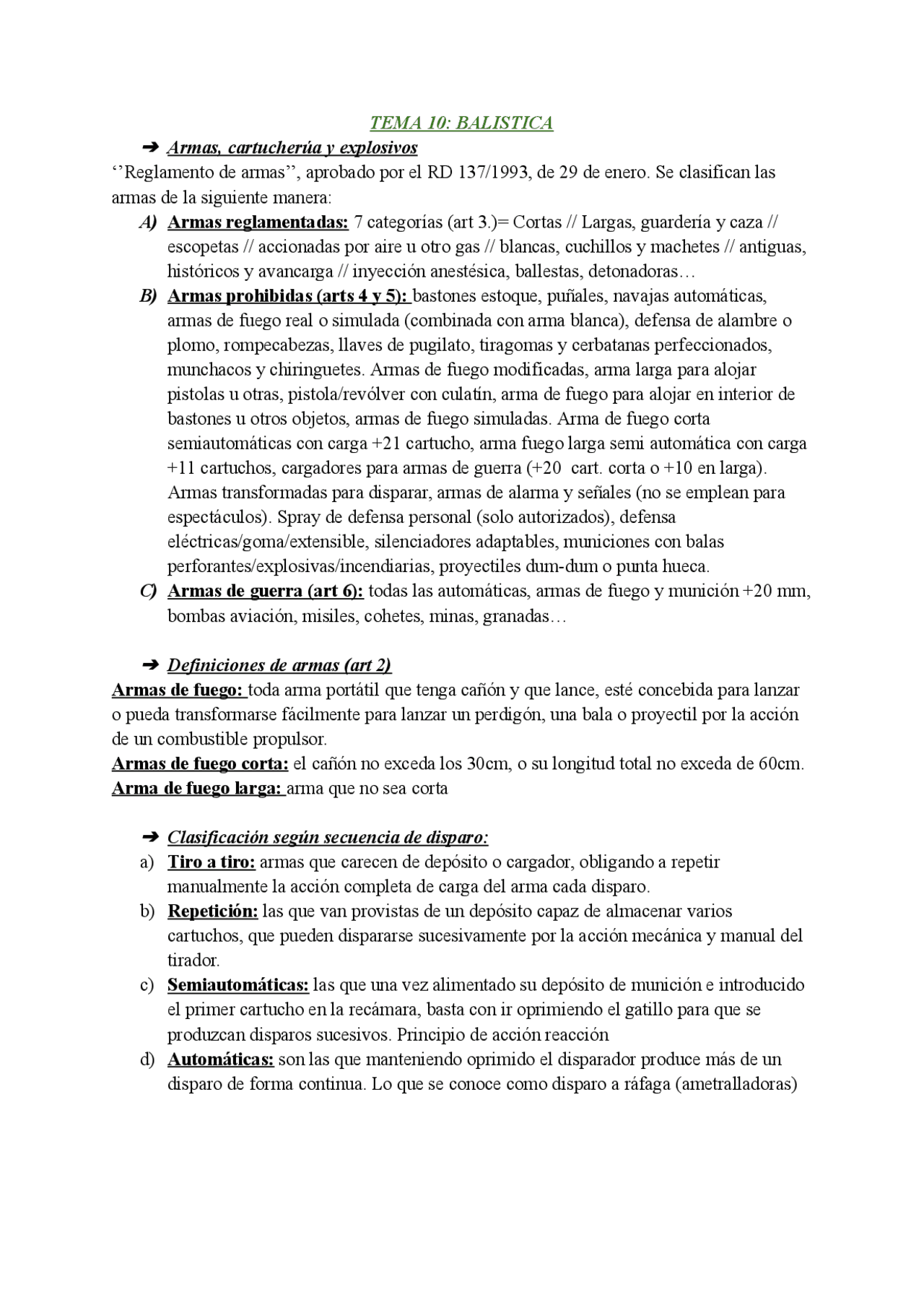

TEMA 10: BALISTICA
➔ Armas, cartucherúa y explosivos ‘’Reglamento de armas’’, aprobado por el RD 137/1993, de 29 de enero. Se clasifican las armas de la siguiente manera: A) Armas reglamentadas: 7 categorías (art 3.)= Cortas // Largas, guardería y caza // escopetas // accionadas por aire u otro gas // blancas, cuchillos y machetes // antiguas, históricos y avancarga // inyección anestésica, ballestas, detonadoras… B) Armas prohibidas (arts 4 y 5): bastones estoque, puñales, navajas automáticas, armas de fuego real o simulada (combinada con arma blanca), defensa de alambre o plomo, rompecabezas, llaves de pugilato, tiragomas y cerbatanas perfeccionados, munchacos y chiringuetes. Armas de fuego modificadas, arma larga para alojar pistolas u otras, pistola/revólver con culatín, arma de fuego para alojar en interior de bastones u otros objetos, armas de fuego simuladas. Arma de fuego corta semiautomáticas con carga +21 cartucho, arma fuego larga semi automática con carga +11 cartuchos, cargadores para armas de guerra (+20 cart. corta o +10 en larga). Armas transformadas para disparar, armas de alarma y señales (no se emplean para espectáculos). Spray de defensa personal (solo autorizados), defensa eléctricas/goma/extensible, silenciadores adaptables, municiones con balas perforantes/explosivas/incendiarias, proyectiles dum-dum o punta hueca. C) Armas de guerra (art 6): todas las automáticas, armas de fuego y munición +20 mm, bombas aviación, misiles, cohetes, minas, granadas… ➔ Definiciones de armas (art 2) Armas de fuego: toda arma portátil que tenga cañón y que lance, esté concebida para lanzar o pueda transformarse fácilmente para lanzar un perdigón, una bala o proyectil por la acción de un combustible propulsor. Armas de fuego corta: el cañón no exceda los 30cm, o su longitud total no exceda de 60cm. Arma de fuego larga: arma que no sea corta
➔ Clasificación según secuencia de disparo: a) Tiro a tiro: armas que carecen de depósito o cargador, obligando a repetir manualmente la acción completa de carga del arma cada disparo. b) Repetición: las que van provistas de un depósito capaz de almacenar varios cartuchos, que pueden dispararse sucesivamente por la acción mecánica y manual del tirador. c) Semiautomáticas: las que una vez alimentado su depósito de munición e introducido el primer cartucho en la recámara, basta con ir oprimiendo el gatillo para que se produzcan disparos sucesivos. Principio de acción reacción d) Automáticas: son las que manteniendo oprimido el disparador produce más de un disparo de forma continua. Lo que se conoce como disparo a ráfaga (ametralladoras)
➔ Proceso de disparo: a) Presionar gatillo b) Cae martillo sobre la aguja percutora c) La aguja golpea el pistón → ignición del fulminante d) Paso del fuego a la carga de proyección e) Deflagración de la pólvora → impulsa el proyectil f) Desplazamiento de la corredora → expulsa la vaina g) Avanza la corredera y arrastra un cartucho a la recámara ➔ Cartucho Conjunto rígido de elementos que, introducido en la recámara de un arma de fuego, puede materializarse en ella características balísticas que constituyen la razón de la existencia del arma: El disparo Tipos= Subsónica: velocidad 340 m/s y Supersónica: velocidad 600/1000 m/s
➔ Cartucho de escopeta (semimetálico): Los cartuchos para ánima lisa son generalmente constituidos por un metal y un cartón o plástico. Tienen una ‘’taco’’ o elemento de obturación para evitar fuga de gases y que los perdigones se fundan por el calor. Los proyectiles suelen ser perdigones (igual o - a 5 mm de diametro) o postas (superior a 5mm diámetro). Pueden llevar una única bala
➔ Calibre de armas y munición
- Cartuchería metálica → armas de ánima rayada
- Cartuchería semimetálica → armas de ánima lisa Calibre → número de esferas de diámetro igual a la del ánima del cañón que pueden extraerse de una libra inglesa de plomo (1lb inglesa: 453,59 gr)
● Finalidad del estudio: a) Balística identificativa: relaciones de identidad existentes entre balas y lesiones producidas en la vaina y bala en el momento del disparo, y los elementos o partes del arma que las han producido. b) B. de efectos: examina los resultados producidos en el objeto o cuerpo impactado c) De heridas: características de las lesiones, consecuencias del disparo sobre el organismo humano d) Balística operativa: determina cómo han sucedido los hechos segun los vestigios hallados.
➔ Recogida de armas y elementos balísticos + Primeras actuaciones
- No tocar nada, no recoger nada, no mover ni manipular nada.
- Proteger el lugar y evitar que el sospechoso o detenido se lave las manos.
- Observar la posición de los mecanismos visibles y anotar y fotografiar su estado.
- Asegurar el arma y descansar mecanismos.
- Extraer el cargador y comprobar el estado de alimentación.
- Desalojar el cartucho de la recámara, identificarlo y guardarlo separado de los demás.
- No extraer los cartuchos del cargador
- En revólveres, no alterar la posición del tambor
- En escopetas, se desarma el guardamanos y se abre la báscula
- Mínima manipulación: no disparar en vacío, no desmontar piezas, no alimentar un nuevo cartucho en recámara
- No introducir nada en interior del cañón
- No intentar restaurar el nº borrado del arma
- Evitar la desaparición de huellas lofoscópicas, especialmente en la superficie del cargador
- Se trasladarán las armas en condiciones de seguridad ➔ Balística operativa e identificativa + Balística operativa, de campo o reconstructiva: Permite:
- Establecer posición autor-víctima
- Número de armas que han participado
- Distancia del disparo
- Calibre y disparos efectuados
- En definitivas, dinámica de los hechos por medio de las evidencias halladas Iniciará su cometido con la inspección ocular balística en el lugar, en la autopista (examen de heridas, trayectorias, recuperación de proyectiles) y en el laboratorio con el examen y pruebas de funcionamiento de las armas intervenidas, identificación del arma y elementos balísticos hallados, análisis de residuos de disparo y dispersión de la pólvora en prendas de vestir…
+ Balística identificativa Parte de la Balística Forense que establece las relaciones entre las marcas y lesiones sufridas en los elementos no combustibles
del cartucho (bala, vaina y cápsula de ignición) con las partes del arma causantes de dichas lesiones.
+ Lesiones en bala, vaina y cápsula de ignición → Marcas características de clase: El análisis de la forma de la marca originada por la uña extractora, el tipo de percusión, la inclinación y anchura del rayado del ánima, el número y orientación de las estrías, en la vaina y en la bala, podrán determinar el tipo, clase, marca y modelo del arma utilizada. → Marcas características propias e identificativas: Indicarán exclusivamente el arma utilizada y únicamente un arma concreta, por medio del estudio de las microlesiones producidas en la bala y vaina por parte del arma.
→ Percusión central: señal dejada por el aguja percutora en la cápsula de ignición. Según la forma de la aguja tendremos:
→ Percusión anular: señal dejada por la aguja percutora en el borde del culote.
→ Bote de expulsión o botador: tope en el que choca la vaina al ser arrastrada por la uña extractora para hacerla salir por la ventana de expulsión. Triangular, semicircular y líneas paralelas.
→Plano de cierre de la recámara: el movimiento del arma madeja señales en la base o culote de la vaina. Forma de arco, circular, paralela, lisa, granulada y en ‘’X’’
La finalidad es la obtención del mayor número de datos: orificios de entrada y salida iniciales intermedios e impactos finales; dirección, sentido; inclinación y deriva de trayectorias; ubicación de las personas intervinientes y disparos realizados por unos y otros. Se dispone de un específico maletín de IOTP balísticas, que incluirá, al menos aparatos electrónicos y linternas, cargadores; folios y material de escritura, testigos métricos, tizas de distintos colores para acotamientos, tiraflectores y varillas de varias longitudes y diámetros; cinta métrica, calibre, “setas” para tomas de residuos… La recogida se realizará por separado o individualmente o por conjuntos de relación cuando así se aconseje, en sobre fuertes, asignándoles el número del vestigio y especificando el lugar de recogida. Diferenciamos, vainas, balas y cartuchos, (puede haber cartuchos percutidos y sin percutir). En cuanto a las balas incrustadas, el diámetro del orificio y la penetración y siempre que sea posible su extracción en el bloque que las contenga. O recorte del bloque. ➔ La nube que sale del cañón:
- Partículas de la carga de proyección parcialmente quemada
- Componentes metálicos del proyectil
- Partículas características de los elementos que componen la cápsula iniciadora Partículas esféricas de diversos tamaños entre 10 y 40 micrómetros. Proyectil: plomo, zinc, cobre y níquel. Cápsula iniciadora: plomo, bario y antimonio. Derivados de los compuestos de sulfuro de antimonio, nitrato de bario, trinitroresorcinato de plomo y dióxido de plomo. La dispersión de estos elementos servirá para determinar distancias de disparo. ➔ Residuos de disparo de la víctima
- Se estudia la energía del impacto, el tamaño de la lesión, la inclinación del impacto en el cuerpo y en las ropas.
- Se estudian los productos depositados de la combustión de la pólvora, quemada y sin quemar, las partículas provenientes del iniciador y del proyectil.
- En el momento del disparo los gases alcanzan gran presión para impulsar el proyectil.
- Parte de esos gases y otros residuos van a salir por el cañón antes que la bala y ensuciarán el cañón.
- La bala los arrastrará, pero pueden ser anteriores o pertenecer a otro tipo de munición.
- Cuando la bala sale del cañón penetra en la nube de gases.
- Al impactar en la víctima o en sus ropas se limpiará dejando una marca circular obscura llamada “anillo de limpiado”.
- El “cerco de limpieza o anillo de limpiado” existirá con independencia de la distancia.
- Dependiendo de la distancia del disparo, la nube de gas y resto de partículas, podrán alcanzar a la víctima alrededor del impacto.
- El diámetro de su dispersión podrían contribuir a determinar la distancia del disparo.
➔ Residuos de disparo en el presunto autor La nube de gas y resto de partículas, podrían alcanzar al autor del disparo, depositándose en sus manos y en sus ropas. El valor real del test de residuos de disparo consiste en que se pueda asociar a un individuo con un arma de fuego, por estar expuesto a nube de residuos.
➔ Recogida y estudio de residuos de disparo Los tampones tienen una base de grafito adhesivo. Una vez utilizados se cierran herméticamente para evitar su contaminación. Tamponamiento para análisis de residuos de disparo. Los kits por su sencillez de uso y preparación es el método más usado.
- En el autor buscaremos la existencia de residuos de disparo en sus manos, para relacionarlo con los hechos.
- En la víctima se estudia principalmente la herida y la ropa, para determinar el agente causal y calcular la distancia y trayectoria del disparo.
→ Hay que tener en cuenta:
- La mayor concentración de residuos se encuentra en las manos, concretamente en la zona tabaquera
- Mayor concentración en la mano con la que se efectúa el disparo. Sí se emplean las dos manos la concentración va a depender del tipo de arma
- También se tomarán muestras en otras zonas como mangas de la camisa, cabello, la cara… ➔ Trayectoria, impactos y efectos: + Estudio de trayectorias: En la trayectoria de un proyectil influyen la longitud del cañón, rayado, eje giroscópico, diseño del proyectil, cantidad de carga, gravedad… En proyectiles de largo alcance influirá la densidad del aire (humedad, temperatura, presión atm.), dirección y velocidad del viento, efecto coriolis. → Útiles para determinar trayectorias de proyectiles: puntero láser, varillas de penetración, conos de centrado, hilos de colores Cada superficie presenta un ángulo de incidencia. Grados menores de ese ángulo los proyectiles rebotan. Grados mayores, los proyectiles se desintegran o perforan. Punta redondeada rebota más Baja velocidad rebotan más Rebote de proyectil cambia el eje de la trayectoria original. Para trayectorias es imprescindible tener 2 ptos o un orificio con recorrido propio Agrupamiento de trayectorias: indica el origen de los disparos, distancia y altura.
