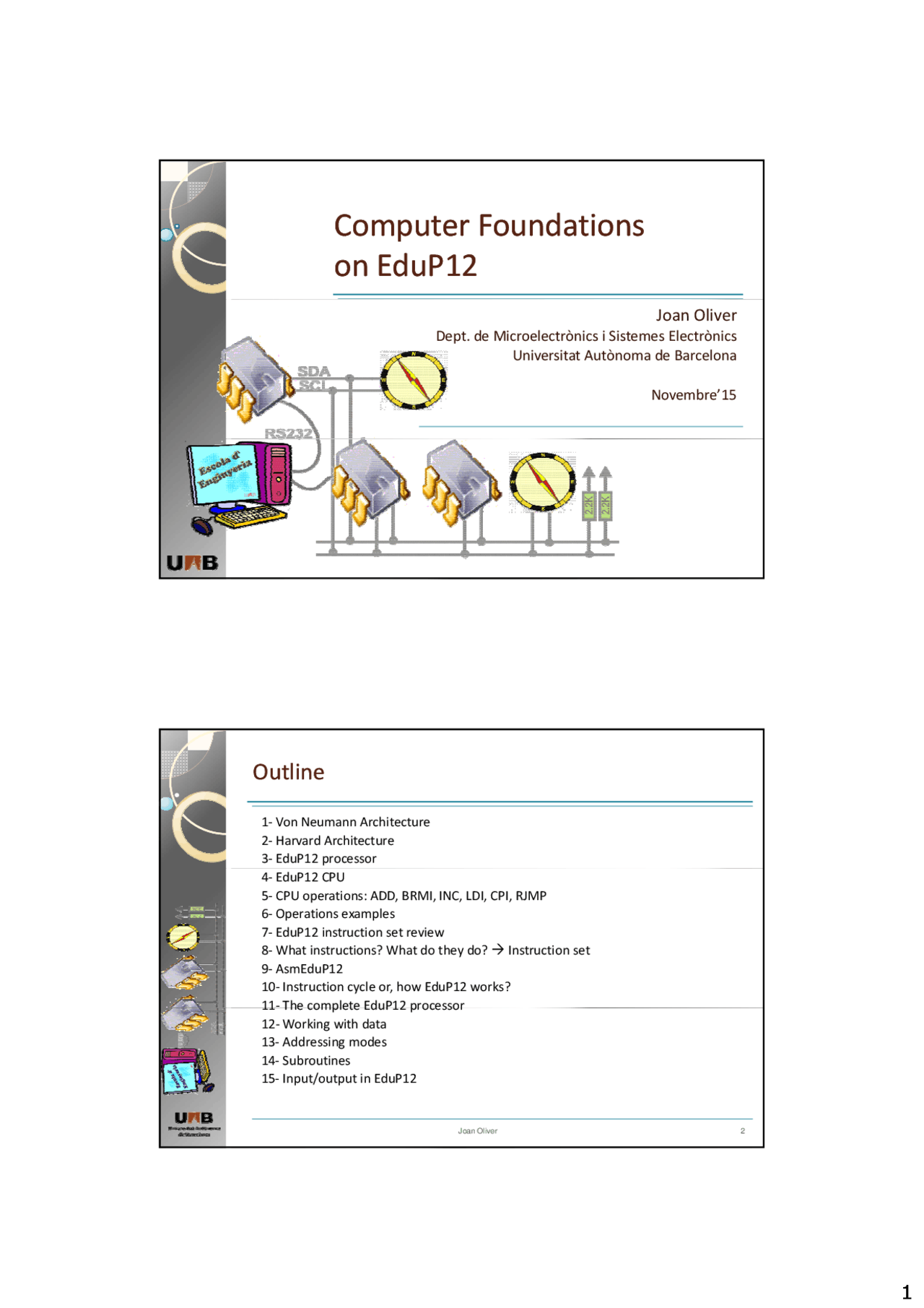

ComputerComputer FoundationsFoundations
onon EduP12EduP
Joan Oliver
Dept. de Microelectrònics i Sistemes Electrònics
Universitat Autònoma de Barcelona
Novembre’
1 ‐ Von Neumann Architecture
2 ‐ Harvard Architecture
3 ‐ EduP12 processor
OutlineOutline
4 ‐ EduP12 CPU
5 ‐ CPU operations: ADD, BRMI, INC, LDI, CPI, RJMP
6 ‐ Operations examples
7 ‐ EduP12 instruction set review
8 ‐ What instructions? What do they do? Instruction set
9 ‐ AsmEduP
10 ‐ Instruction cycle or, how EduP12 works?
11 ‐ The complete EduP12 processor
Joan Oliver 2
11 The complete EduP12 processor
12 ‐ Working with data
13 ‐ Addressing modes
14 ‐ Subroutines
15 ‐ Input/output in EduP
- L’ arquitectura del computador en defineix el seu comportament funcional
- El model bàsic el va establir l’any 1945 von Neumann, arquitectura que encara avui en dia
és vàlida en molts computadors
- La màquina von Neumann és capaç d’executar un conjunt d’instruccions elementals
VonVon NeumannNeumann ArchitectureArchitecture (I)(I)
a àqu a vo eu a és capaç e ecuta u co ju t st ucc o s e e e ta s
(instruccions màquina) que s’han de guardar en la memòria principal i que poden ser
llegides i executades.
- Consta de les unitats funcionals
- Memòria principal
- Unitat Central de Procés (CPU)
- Datapath: unitat aritmètico lògica i regsitres
- Unitat de control
- Unitat d’entrada/sortida (perifèrics)
CPU
Joan Oliver 3
Registres
UAL
Unitat de control
Memòria principal
CP
Stack
RI
Status
Unitat d’E/S
Perifèric
Perifèric
Perifèric
Data
Path
VonVon NeumannNeumann ArchitectureArchitecture (II)(II)
- Memòria principal constituïda per un conjunt de cel·les idèntiques (nombre fix de bits) organitzades de forma consecutiva i amb adreça específica. Instruccions i dades s’obtenen de la memòria a través del procés de lectura i s’hi guarden amb el procés d’escriptura. L’arquitectura von Neumann es caracteritza per compartir en el mateix espai de memòria programes i dades
- UALUAL U iUnitat que permet realitzar operacions concretes sobre dades. Les dades (operands) li i b d d L d d ( d ) provenen de la memòria principal o de registres que guarden dades de forma temporal
- Unitat de control Encarregada de controlar (a través dels senyals de control) les accions que es realitzen en el processador: lectura de les instruccions de memòria, execució de les instruccions i control del seqüenciament
- El conjunt unitat aritmètico/lògica, registres i unitat de control forma la Unitat Central de Procés (CPU).
- La comunicació amb el computador es realitza a través dels perifèrics.
- Els perifèrics són dispositius físics que permeten la comunicació amb el computador
... comunicació home-màquina, en les que les persones interaccionen amb el computador
Joan Oliver 4
q , q p p
... comunicació màquina-màquina, en les que els computadors interaccionen entre ells
... comunicació màquina-home, en les que el computador interacciona amb les persones
- Cada perifèric imposa els seus propis requisits. Per exemple, la comunicació del computador amb l’home
es sol fer mitjançant terminals i impressores, fet que obliga a fer operacions de traducció donat que els
llenguatges emprats són totalment divergents (el computador treballa a nivell digital).
- Un altre aspecte a tenir en compta és la velocitat de transferència de dades que sol tenir un impacte gran
en el funcionament del computador que normalment és molt més ràpid que no pas, per exemple, una
impressora.
- El maneig de la informació entre computador i perifèric pot ser feta pel mateix processador o per
dispositius específics d’entrada/sortida que alleugereixen al processador d’aquestes tasques.
Processor structure: ◦ CPU (Data Path + Control Unit), with a finite state machine control unit
◦ Read/write program memory. During the program running, the l b d
EduP12EduP12 processorprocessor (II)(II)
memory can only be read.
◦ Read/write data memory. The stack starts at the end of the memory, and grows towards the beginning. ◦ Input/output registers. Each peripheral communicates with the CPU using registers. Each input/output register is accessed using a specific address.
*Note: original pictures are written in Catalan!^ Joan Oliver^7
EduP12EduP12 CPUCPU
Joan Oliver 8
CPUCPU operation:operation: ADD:ADD: RdRd RdRd ++ RsRs
ADD instruction code: 0000 10sd dddd ssss
Operands
Arithmetic 2 op’s format Opcode Destination Source
p
Joan Oliver 9
CPUCPU operation:operation: BRMI:BRMI: PCPC PC+1+kPC+1+k
Next instruction is a conditional branch. In fact, stored program corresponds to:
loop: ADD R17, R
BRMI loop
BRMIBRMI instructioninstruction
Branch format Opcode Address (value k) Cond
Operands C
Z
N
Joan Oliver 10
As the instruction has the relative 9 ‐bit k address jump, the program can jump to a
position that is from +2^8 ‐ 1 to ‐ 28 away from the actual memory position.
From the figure, we can see that the jump is relative to ‐ 2 position.
In this instruction the activity of the processor unit is as follows:
Branch format Opcode Address (value k) Cond. N
V
I
Arithmetic‐logical instructions ◦ Double register: MOV, ADD, ADC, SUB, SBC, CP, CPC, AND, OR, EOR, TST ◦ Simple register: INC, DEC, COM, NEG, CLR, ASR, LSR, LSL, ROR, ROL, SWAP ◦ Immediate: LDI, ADDI, ANDI, ORI, SUBI, SBCI, CPI, TSTI
EduP12EduP12 InstructionInstruction setset reviewreview
Data transfer instructions ◦ Program memory: Load instructions: LPM, LPM+ ◦ Data memory: Load instructions: LDS, LD, LD+, LD‐, LDD Store instructions: STS, ST, ST+, ST‐, STD Jump instructions ◦ Unconditional: RJMP, RCALL, RET, RETI. ◦ Indirect conditional: IJMP, ICALL.
Joan Oliver 13
◦ Conditional. BRBC, BRBS, BRCC , BRCS, BRSH, BRLO, BRZE, BRNZ, BRNE, BREQ, BRMI, BRPL, BRVC, BRVS, BRIE, BRID. Input/output instructions: IN, OUT Status register instructions: BSET, BCLR, SEI, CLI Other instructions ◦ Stack: POP, PUSH, SAVE, RESTORE. ◦ Do nothing: NOP.
WhatWhat instructions?instructions? WhatWhat dodo theythey do?do? InstructionInstruction setset
Instruction State Code Words Cycles
Double register arithmetic‐logic instructions
MOV Rd, Rs AND Rd, Rs ADC Rd, Rs ADD Rd, Rs
Rd Rs Rd RdRs Rd Rd+Rs+C Rd Rd+Rs
Move Logic and Add with carry Add
C, Z, N, V
C, Z, N, V
C, Z, N, V
0000 01sd dddd ssss 0010 00sd dddd ssss 0000 11sd dddd ssss 0000 10sd dddd ssss
ADD Rd, Rs 3 CP Rd, Rs CPC Rd, Rs EOR Rd, Rs OR Rd, Rs SBC Rd, Rs SUB Rd, Rs TST Rd, Rs
Rd Rd+Rs ‐ Rd‐Rs ‐ Rd‐(Rs+C) Rd RdRs Rd RdRs Rd Rd‐(Rs+C) Rd Rd‐Rs ‐ RdRs
Add Compare Compare with carry Logic or‐exclusive Logic or Subtract with carry Subtract Bit to bit test
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
0000 10sd dddd ssss 0001 10sd dddd ssss 0001 11sd dddd ssss 0010 10sd dddd ssss 0010 01sd dddd ssss 0001 01sd dddd ssss 0001 00sd dddd ssss 0010 11sd dddd ssss
Simple register arithmetic‐logic instructions
ASR Rd CLR Rd COM Rd DEC Rd
Rd Rd(11)&Rd(11...1), CRd(0) Rd 0 (EOR Rd, Rd) Rd (2 n‐1)‐Rd Rd Rd 1
Arithmetic right shift Clear Complement (C1) Decrement
C, Z, N, V
C, Z, N, V
C, Z, N, V
C Z N V
0011 ‐‐0d dddd 1100 EOR Rd, Rd 0011 ‐‐0d dddd 1010 0011 0d dddd 1001
Joan Oliver 14
DEC Rd INC Rd LSL Rd LSR Rd NEG Rd ROL Rd ROR Rd SWAP Rd
Rd Rd‐ 1 Rd Rd+ Rd Rd(10...0) & 0, CRd(11) Rd 0&Rd(11...1), CRd(0) Rd 2 n‐Rd RdRd(10...0) & C, CRd(11) Rd C & Rd(11...1), C Rd(0) Rd Rd(3...0) & Rd(11...4)
Decrement Increment Left shift Right shift Negation(C2) Left rotation Right rotation 4 ‐bit right rotation without carry
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
Z, N, V
0011 ‐‐0d dddd 1001 0011 ‐‐0d dddd 1000 ADD Rd, Rd 0011 ‐‐0d dddd 1101 0011 ‐‐0d dddd 1011 0011 ‐‐0d dddd 1111 0011 ‐‐0d dddd 1110 0011 –1 d dddd ‐‐‐‐
Instruction Status Code Words Cycles
Immediate instructions (double word)
LDI Rd, k ADDI Rd, k ANDI Rd, k
Rd k Rd Rd+k Rd Rdk
Load with immediate Add with immediate Logical and with immediate
C, Z, N, V
C, Z, N, V
0011 ‐‐‐d dddd 0000 0011 ‐‐‐d dddd 0001 0011 ‐‐‐d dddd 0010
WhatWhat instructions?instructions? WhatWhat dodo theythey do?do? InstructionInstruction setset (II)(II)
ANDI Rd, k CPI Rd, k ORI Rd, k SBCI Rd, k SUBI Rd, k TSTI Rd, k
Rd Rdk ‐ Rd‐k Rd Rdk Rd Rd‐(k+C) Rd Rd‐k ‐ Rdk
Logical and with immediate Compare with immediate Logical or with immediate Subtract with carry with immediate Subtract with immediate And test with immediate
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
C, Z, N, V
0011 d dddd 0010 0011 ‐‐‐d dddd 0110 0011 ‐‐‐d dddd 0011 0011 ‐‐‐d dddd 0101 0011 ‐‐‐d dddd 0100 0011 ‐‐‐d dddd 0111
Conditional jump instructions
BRBC b, k BRBS b, k BRCC k BRCS k ...BRSH k
Si SR(s)=0 aleshores PC PC+k+ Si SR(s)=1 aleshores PC PC+k+ Si C=0 aleshores PC PC+k+ Si C=1 aleshores PC PC+k+ Si C=0 aleshores PC PC+k+
Jump if Status Register bit b is 0 Jump if Status Register bit b is 1 Jump if carry is 0 Jump if carry is 1 Jump if equal or greater
1111 kkkk kkkk kbbb 1110 kkkk kkkk kbbb 1111 kkkk kkkk k 1110 kkkk kkkk k 1111 kkkk kkkk k
Joan Oliver 15
...BRLO k ...BRNZ k, BRNE k ...BRZE k, BREQ k ...BRPL k ...BRMI k BRVC k BRVS k BRID k BRIE k
Si C=1 aleshores PC PC+k+ Si Z=0 aleshores PC PC+k+ Si Z=1 aleshores PC PC+k+ Si N=0 aleshores PC PC+k+ Si N=1 aleshores PC PC+k+ Si V=0 aleshores PC PC+k+ Si V=1 aleshores PC PC+k+ Si I=0 aleshores PC PC+k+ Si I=1 aleshores PC PC+k+
Jump if minor Jump if different Jump if equal Jump if positive Jump if negative Jump if overflow cleared Jump if overflow set Jump If interruption disabled Jump if interruption enabled
1110 kkkk kkkk k 1111 kkkk kkkk k 1110 kkkk kkkk k 1111 kkkk kkkk k 1110 kkkk kkkk k 1111 kkkk kkkk k 1110 kkkk kkkk k 1111 kkkk kkkk k 1110 kkkk kkkk k
WhatWhat instructions?instructions? WhatWhat dodo theythey do?do? InstructionInstruction setset (III)(III)
Instruction Code Words Cycles
Unconditional jump instructions
ICALL z (o y o x ) IJMP z (o y o x ) RCALL k RJMP k
Pila PC, PC Z, SP SP + PC Z Pila PC, PC PC + k+1, SP SP + PC PC + k+
Indirect jump to subroutine Indirect jump Indirect call to subroutine Relative jump
0110 zyx‐ ‐‐‐‐ 0011 0110 zyx‐ ‐‐‐‐ 0010 0101 kkkk kkkk kkkk 0100 kkkk kkkk kkkk
RJMP k 3 RET RETI
PC PC + k+ SP SP‐1, PC pila SP SP‐1, PC pila
Relative jump Return from subroutine Return from ISR
0100 kkkk kkkk kkkk 0110 000 ‐ ‐‐‐‐ 0100 0110 000 ‐ ‐‐‐‐ 0101
Load instructions (with memory) LPM Rd, Z (o Y o X) LPM Rd, +Z (o Y o X) LPM Rd, ‐Z (o Y o X)
Rd mem(Z), (o Y o X) Z Z+1, Rd mem(Z), (o Y o X) Z Z‐1, Rd mem(Z), (o Y o X)
Immediate load Indirect load with pre‐increment Indirect load with pre‐decrement
1100 zyxd dddd 1100 1100 zyxd dddd 1101 1100 zyxd dddd 1111
Load/store instructions (data memory)
LDS Rd, K LD Rd, Z (o Y o X) LD Rd, +Z (o Y o X) LD Rd, ‐Z (o Y o X) LDD Rd Z
Rd (K) Rd mem(Z), (o Y o X) Z Z+1, Rd mem(Z), (o Y o X) Z Z‐1, Rd mem(Z), (o Y o X) Rd (Z )
Direct load (double word) Indirect load Indirect load with pre‐increment Indirect load with pre‐decrement I di l d i h di l i Z
1100 ‐‐‐d dddd 0100 1100 zyxd dddd 0000 1100 zyxd dddd 0001 1100 zyxd dddd 0011 1000 d dddd
Joan Oliver 16
LDD Rd, Z+q LDD Rd, Y+q STS K, Rs ST Z (o Y o X) , Rs ST +Z (o Y o X), Rs ST ‐Z (o Y o X), Rs STD Z+q, Rs STD Y+q, Rs
Rd mem(Z+q) Rd mem(Y+q) mem(K) Rs mem(Z) Rs, (o Y o X) Z Z+1, mem(Z) Rs, (o Y o X) Z Z‐1, mem(Z) Rs, (o Y o X) (Z+q) Rs (Y+q) Rs
Indirect load with displacement in Z Indirect load with displacement in Y Direct store (double word) Indirect store Indirect store with pre‐increment Indirect store with pre‐decrement Indirect store with displacement in Z Indirect store with displacement in Y
1000 qqqd dddd qqqq 1010 qqqd dddd qqqq 1101 ‐‐‐d dddd 0100 1101 zyxd dddd 0000 1101 zyxd dddd 0001 1101 zyxd dddd 0011 1001 qqqd dddd qqqq 1011 qqqd dddd qqqq
asmEDUp12:asmEDUp12: ExampleExample
PORTE
PORTA PORTB
‐‐ SWITCHES IN LEDS
.DEF tmp = R16; begin: RCALL wait; IN tmp, PORTE; ANDI tmp, 0x002;
BRZE begin;
( 0, "0101000000000111"), ‐‐ 0x5007 ‐ rcall 7 ( 1, "0111000100000010"), ‐‐ 0x7102 ‐ in r16 000010 ( 2, "0011000100000010"), ‐‐ 0x3102 ‐ andi r16 0x ( 3, "0000000000000010"), ‐‐ 0x ( 4, "1110111111011001"), ‐‐ 0 xEFD9 ‐ brze ‐ 5
Joan Oliver 19
R begin; IN tmp, PORTA; OUT PORTB, tmp; RJMP begin; ‐‐Bucle d'espera wait: LDI tmp, 0xFFF;
loop: DEC tmp; BRNZ loop; RET;
( 4, 0 0 00 ), 0x F 9 br e 5 ( 5, "0111000100000000"), ‐‐ 0x7100 ‐ in r16 000000 ( 6, "0111100100000001"), ‐‐ 0x7901 ‐ out 000001 r ( 7, "0100111111111000"), ‐‐ 0x4FF8 ‐ rjmp ‐ 8
( 8, "0011000100000000"), ‐‐ 0x3100 ‐ ldi r16 0xfff ( 9, "0000111111111111"), ‐‐ 0xFFF (10, "0011000100001001"), ‐‐ 0x3109 ‐ dec r (11, "1111111111110001"), ‐‐ 0xFFF1 ‐ brnz ‐ 2 (12, "0110000000000100"), ‐‐ 0x6004 – ret
InstructionInstruction cyclecycle or,or, howhow EduP12EduP12 works?works?
Joan Oliver 20
InstructionInstruction cyclecycle or,or, howhow EduP12EduP12 works?works? ADDADD Rd,Rd, RsRs
ADD instruction code: R17 R17+ R 0000 10sd dddd ssss 0000 1011 0001 0000
Cicle PC MAR IR R17 R16 State OpA OpB OpCod
Joan Oliver 21
Cicle PC MAR IR R17 R16 State OpA OpB OpCod
Starting 100 ‐ ‐ 0x300 0x500 0b00000 ‐ ‐ ‐
Cycle 1 100 100 ‐ 0x300 0x500 0b00000 ‐ ‐ ‐
Cycle 2 101 100 0x0B10 0x300 0x500 0b00000 PC ‐ INC
Cycle 3 101 100 0x0B10 0x800 0x500 0b01100 Rd Rs ADD
InstructionInstruction cyclecycle or,or, howhow EduP12EduP12 works?works? BRMIBRMI
Next instruction is a conditional branch.
In fact, stored program corresponds to:
loop: ADD R17, R16 0x
BRMI loop
BRMI instruction format:
Joan Oliver 22
Cicle PC MAR IR R17 R16 Estat OpA OpB CodOp Inicial 101 100 0x0B10 800 500 0b01100 ‐ ‐ ‐ Cicle 1 101 101 0x0B10 800 500 0b01100 ‐ ‐ ‐ Cicle 2 102 101 0xEFF2 800 500 0b01100 PC ‐ INC Cicle 3()* 100 101 0xEFF2 800 500 0b01100 PC k ADD
Implicit.: RET, RETI; …
AddressingAddressing modesmodes
Immediate: ADDI, LDI, …
Direct:
◦ In register: ADD, …
◦ Input/output memory:
IN Rd, PORT
◦ In data memory:
LDS Rd, 0x
0x123 = effective address
Indirect:
Joan Oliver 25
◦ to data memory using register
LD Rd, ‐Y two actions
i) Y Y‐ 1
ii) Rd dRAM
◦ to program memory using Z register
LPM Rd, Z
AddressingAddressing modesmodes (II)(II)
Relative: Indirect with displacement
Exemple: LDD Rd,Y+q
Relative: Indirect with displacement
to program counter.
Example: RJMP disp
Joan Oliver 26
EduP12:EduP12: WorkingWorking withwith datadata InstructionsInstructions LD/STLD/ST
Direct (double word)
Direct load Direct store
LDS Rd, K STS K, Rs
Rd (K) mem(K) Rs
1100 ---d dddd 0100 1101 ---d dddd 0100
Indirect
Indirect load I di t t
LD Rd, Z (o Y o X) ST Z ( Y X) R
Rd mem(Z), (o Y o X) (Z) R ( Y X)
1100 zyxd dddd 0000 1101 d dddd 0000
Direct format Opcode Source/Destination
Operands
K
Joan Oliver 27
Indirect format Opcode Destination / [ ] Source / [ ]
Operands
Indirect store ST Z (o Y o X) , Rs mem(Z) Rs, (o Y o X) 1101 zyxd dddd 0000
SubroutinesSubroutines
RET: 0110 0000 ---- 0100
RCALL K: 0101 KKKKKKKKKKKK
Joan Oliver 28
Call subroutine Opcode Address
Operands
Return from subroutine Opcode
Input/outputInput/output inin EduP12:EduP12: PeripheralsPeripherals
Input port Output port
Let’s be the program…
( 0, "0111 0001 1101 0000"), ‐‐ 0x71D0 ‐ IN X, PORTA
Joan Oliver 31
( 1, "0111 1001 1101 0001"), ‐‐ 0x79D1 ‐ OUT PORTB, X
( 2, "0100 1111 1111 1101"), ‐‐ 0x4FF9 ‐ RJMP inp (‐3)
( 3, "0000 0000 0000 0000"), ‐‐ 0x0000 ‐ NOP
What does it do?
What are the addresses of the ports?
ExamplesExamples
Es dóna un determinat tros de programa que realitza una rutina de retard (entre parèntesis hi ha la posició
de memòria on s’inicia cada tros de programa). Es demana:
◦ Donar un diagrama de flux (en format RTL) del programa.
◦ Trobar el codi màquina del programa.
◦ TTrobar els cicles de rellotge en els que es descompon la instrucció CPI. b l i l d ll t l d l i t ió CPI
◦ Calcular el retard (nombre de cicles de rellotge) de la subrutina de retard suposant que cada cicle dura
exactament un cicle del rellotge base i que la freqüència del rellotge és de 20 MHz.
Programa Format instrucció Codi màquina
(0) RJMP main
(32)main: LDI R31, 0
bucle: INC R
CPI R31, 200
0100 kkkkkkkkk
0011 ‐‐‐ ddddd 0000
0011 ‐‐‐ ddddd 1000
0011 ‐‐‐ ddddd 0100
Joan Oliver 32
BRMI bucle
1110 kkkkkkkkk 010
Cicles CPI Transferència de dades (en RTL)
Cicle 1 MAR PC
Cicle 2 IR mem, PC PC + 1
(Descodificació)
Cicle 3 MAR PC, PC PC + 1
Cicle 4 R31 R31 – mem
Instrucció #cicles #cops execució Total (cicles)
INC 3 200 600
CPI 4 200 800
BRMI 3 200 600
Total 2000
ExamplesExamples
Treure pel PORTB el resultat de sumar tots els nombres senars entre el 0 i el 100
◦ Donar diagrama de flux
◦ Donar programa en assemblador
.DEF sum = R10;
.DEF a = R11;
inici: LDI sum, 0;
LDI a, 1;
proper: CPI a, 100;
BRPL fi;
ADD sum, a;
ADDI a, 2;
RJMP proper;
Joan Oliver 33
p p ;
fi: OUT PORTB, sum;
RJMP fi;
