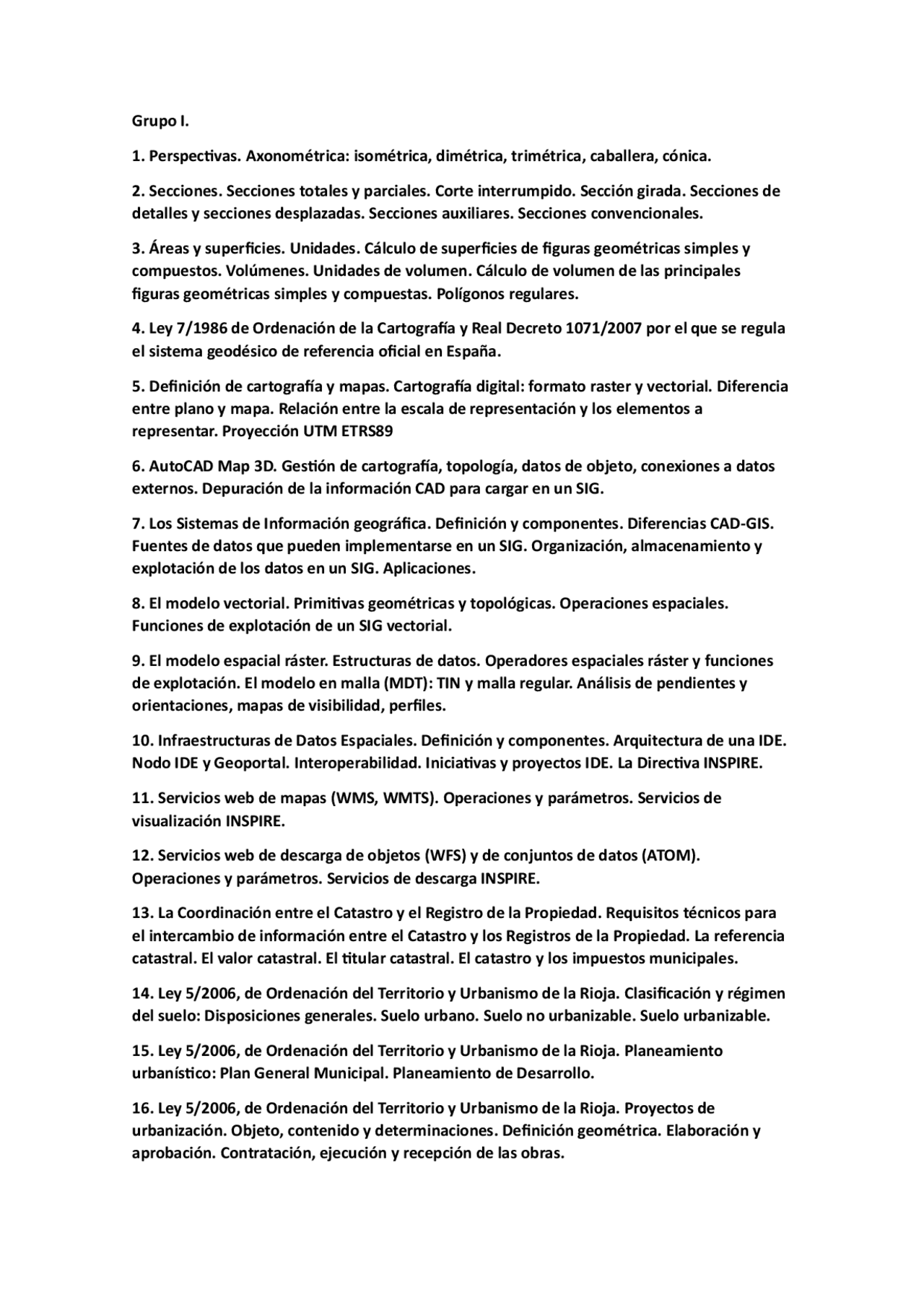

Grupo I.

1. Perspectivas. Axonométrica: isométrica, dimétrica, trimétrica, caballera, cónica.

2. Secciones. Secciones totales y parciales. Corte interrumpido. Sección girada. Secciones de

detalles y secciones desplazadas. Secciones auxiliares. Secciones convencionales.

3. Áreas y superficies. Unidades. Cálculo de superficies de figuras geométricas simples y

compuestos. Volúmenes. Unidades de volumen. Cálculo de volumen de las principales

figuras geométricas simples y compuestas. Polígonos regulares.

4. Ley 7/1986 de Ordenación de la Cartografía y Real Decreto 1071/2007 por el que se regula

el sistema geodésico de referencia oficial en España.

5. Definición de cartografía y mapas. Cartografía digital: formato raster y vectorial. Diferencia

entre plano y mapa. Relación entre la escala de representación y los elementos a

representar. Proyección UTM ETRS89

6. AutoCAD Map 3D. Gestión de cartografía, topología, datos de objeto, conexiones a datos

externos. Depuración de la información CAD para cargar en un SIG.

7. Los Sistemas de Información geográfica. Definición y componentes. Diferencias CAD-GIS.

Fuentes de datos que pueden implementarse en un SIG. Organización, almacenamiento y

explotación de los datos en un SIG. Aplicaciones.

8. El modelo vectorial. Primitivas geométricas y topológicas. Operaciones espaciales.

Funciones de explotación de un SIG vectorial.

9. El modelo espacial ráster. Estructuras de datos. Operadores espaciales ráster y funciones

de explotación. El modelo en malla (MDT): TIN y malla regular. Análisis de pendientes y

orientaciones, mapas de visibilidad, perfiles.

10. Infraestructuras de Datos Espaciales. Definición y componentes. Arquitectura de una IDE.

Nodo IDE y Geoportal. Interoperabilidad. Iniciativas y proyectos IDE. La Directiva INSPIRE.

11. Servicios web de mapas (WMS, WMTS). Operaciones y parámetros. Servicios de

visualización INSPIRE.

12. Servicios web de descarga de objetos (WFS) y de conjuntos de datos (ATOM).

Operaciones y parámetros. Servicios de descarga INSPIRE.

13. La Coordinación entre el Catastro y el Registro de la Propiedad. Requisitos técnicos para

el intercambio de información entre el Catastro y los Registros de la Propiedad. La referencia

catastral. El valor catastral. El titular catastral. El catastro y los impuestos municipales.

14. Ley 5/2006, de Ordenación del Territorio y Urbanismo de la Rioja. Clasificación y régimen

del suelo: Disposiciones generales. Suelo urbano. Suelo no urbanizable. Suelo urbanizable.

15. Ley 5/2006, de Ordenación del Territorio y Urbanismo de la Rioja. Planeamiento

urbanístico: Plan General Municipal. Planeamiento de Desarrollo.

16. Ley 5/2006, de Ordenación del Territorio y Urbanismo de la Rioja. Proyectos de

urbanización. Objeto, contenido y determinaciones. Definición geométrica. Elaboración y

aprobación. Contratación, ejecución y recepción de las obras.

Vista previa parcial del texto

¡Descarga Temario Perspecivas. y más Apuntes en PDF de Dibujo técnico solo en Docsity!

Grupo I.

Perspectivas. Axonométrica: isométrica, dimétrica, trimétrica, caballera, cónica.
Secciones. Secciones totales y parciales. Corte interrumpido. Sección girada. Secciones de detalles y secciones desplazadas. Secciones auxiliares. Secciones convencionales.
Áreas y superficies. Unidades. Cálculo de superficies de figuras geométricas simples y compuestos. Volúmenes. Unidades de volumen. Cálculo de volumen de las principales figuras geométricas simples y compuestas. Polígonos regulares.
Ley 7/1986 de Ordenación de la Cartografía y Real Decreto 1071/2007 por el que se regula el sistema geodésico de referencia oficial en España.
Definición de cartografía y mapas. Cartografía digital: formato raster y vectorial. Diferencia entre plano y mapa. Relación entre la escala de representación y los elementos a representar. Proyección UTM ETRS
AutoCAD Map 3D. Gestión de cartografía, topología, datos de objeto, conexiones a datos externos. Depuración de la información CAD para cargar en un SIG.
Los Sistemas de Información geográfica. Definición y componentes. Diferencias CAD-GIS. Fuentes de datos que pueden implementarse en un SIG. Organización, almacenamiento y explotación de los datos en un SIG. Aplicaciones.
El modelo vectorial. Primitivas geométricas y topológicas. Operaciones espaciales. Funciones de explotación de un SIG vectorial.
El modelo espacial ráster. Estructuras de datos. Operadores espaciales ráster y funciones de explotación. El modelo en malla (MDT): TIN y malla regular. Análisis de pendientes y orientaciones, mapas de visibilidad, perfiles.
Infraestructuras de Datos Espaciales. Definición y componentes. Arquitectura de una IDE. Nodo IDE y Geoportal. Interoperabilidad. Iniciativas y proyectos IDE. La Directiva INSPIRE.
Servicios web de mapas (WMS, WMTS). Operaciones y parámetros. Servicios de visualización INSPIRE.
Servicios web de descarga de objetos (WFS) y de conjuntos de datos (ATOM). Operaciones y parámetros. Servicios de descarga INSPIRE.
La Coordinación entre el Catastro y el Registro de la Propiedad. Requisitos técnicos para el intercambio de información entre el Catastro y los Registros de la Propiedad. La referencia catastral. El valor catastral. El titular catastral. El catastro y los impuestos municipales.
Ley 5/2006, de Ordenación del Territorio y Urbanismo de la Rioja. Clasificación y régimen del suelo: Disposiciones generales. Suelo urbano. Suelo no urbanizable. Suelo urbanizable.
Ley 5/2006, de Ordenación del Territorio y Urbanismo de la Rioja. Planeamiento urbanístico: Plan General Municipal. Planeamiento de Desarrollo.
Ley 5/2006, de Ordenación del Territorio y Urbanismo de la Rioja. Proyectos de urbanización. Objeto, contenido y determinaciones. Definición geométrica. Elaboración y aprobación. Contratación, ejecución y recepción de las obras.

Plan General de Municipal: Ámbito, aplicación y vigencia. Desarrollo del Plan General. Ejecución del planeamiento.
Plan General de Municipal: Régimen urbanístico del suelo: Clasificación del suelo. Usos globales. Sistemas generales y locales. Afinidad e incompatibilidad de usos.
Plan General de Municipal: Intervención en la edificación y usos del suelo: Disposiciones generales. Disposiciones específicas sobre licencias de obras.
Plan General de Municipal: Normas Urbanísticas del Suelo No Urbanizable: Categorías y usos en suelo no urbanizable. Grupo II.
Redes de distribución de agua potable urbana: Tipos, Criterios de diseño, variedad de materiales y piezas a utilizar.
Redes de saneamiento urbano: Tipos, Criterios de diseño, variedad de Materiales y piezas a utilizar.
Redes de alumbrado urbano: Tipos, Criterios de diseño, variedad de Materiales y piezas a utilizar.
Mobiliario Urbano y jardinería: Tipos, criterios de diseño, materiales, distribución y redes de riego.
Topografía de obras: Levantamientos topográficos planimétricos y altimétricos. Aparatos y tipos de medición. Elementos a representar en función de la escala.
Movimientos de tierras: Excavación, zanjas, terraplenes y rellenos. Materiales a emplear. Maquinaria. Ejecución.
Hormigones: Características y materiales. Sistemas constructivos generales en que principalmente intervienen.
Firmes y pavimentos: Tipología, Materiales, Maquinaria, Ejecución.
Muros de fábrica: tipología y materiales. Revestimientos de muros. Tipología y materiales. Solados: tipología y materiales.
Instalaciones de fontanería interior de edificios: tipología y materiales que la constituyen.
Instalaciones de saneamiento interior de edificios: tipología y materiales que la constituyen. Instalaciones de electricidad en interior de edificios: tipología y materiales que la constituyen.

Definición: La Perspectiva axonométrica es un sistema de representación en el que las proyecciones del objeto se realizan mediante proyección cilíndrica paralela sobre un plano de cuadro (o plano de proyección). Wikipedia+2ugr.es+ Características generales:

Las líneas paralelas en el objeto se representan paralelas en la proyección. Wikipedia
No hay convergencia de líneas hacia un punto de fuga (como en la perspectiva cónica).
Permite medir directamente en algunos casos (dependiendo del tipo) porque mantiene una escala constante en los ejes.
Se clasifica principalmente en: isométrica, dimétrica, trimétrica (cuando es ortogonal) y también oblicuas como la caballera. Dibujo Técnico+

Perspectiva Isométrica

1. Perspectiva Dimétrica

Descripción: En la perspectiva dimétrica, dos de los ejes tienen el mismo coeficiente de reducción y el tercer eje tiene otro distinto. Esto implica que dos ángulos entre ejes (proyectados sobre el plano del cuadro) serán iguales, el tercero será diferente. Aprende dibujo+ Cuándo se usa: Cuando se desea dar más protagonismo a dos dimensiones del objeto (por ejemplo ancho y alto) y menos a la profundidad, o cuando la pieza se extiende más en una dirección. Aspectos para destacar:

Los ángulos entre ejes no todos iguales.
Las medidas en los ejes no se reducen igual todos.
Es menos “simétrica” que la isométrica, pero puede dar una vista más apropiada para ciertos objetos largos o planos.

Perspectiva Trimétrica

Pérdida de “uniformidad” visual frente a la isométrica. Uso: Menos habitual en dibujo técnico estándar para oposiciones, pero importante conocer su definición.

Perspectiva Caballera (y otras axonométricas oblicuas) 6 Descripción: La Perspectiva caballera es una proyección paralela oblicua: una de las caras del objeto (o plano) está paralela al plano del dibujo (plano del cuadro), de modo que esa cara se representa en verdadera magnitud. Los otros ejes se proyectan oblicuamente y normalmente se aplica un coeficiente de reducción para la profundidad. Wikipedia+ Datos típicos:

Ejes Y-Z suelen estar en verdadera magnitud (por ejemplo) y el eje X (profundidad) se reduce por ejemplo a ½, ⅔. Wikipedia
El eje X puede proyectarse a 45° respecto al plano horizontal, etc. Ventajas:
Fácil de trazar y entender.
Muy usado en dibujo técnico básico y representación arquitectónica/exterior rápida. Desventajas:
Menos realista que la perspectiva cónica.
Profundidad visual puede resultar “plana” o poco realista si se abusa del coeficiente de reducción.

Perspectiva Cónica

incluirla porque a menudo aparece en el temario dentro del apartado de perspectivas. Uso típico: Representación arquitectónica, exteriores, grandes vistas donde interesa la sensación de profundidad realista.

Tabla resumen rápida Tipo Ejes iguales / reducción Ángulos entre ejes Uso típico Isométrica Tres ejes, misma escala ≈120° entre ejes Volúmenes mecánicos, piezas Dimétrica Dos ejes iguales, uno distinto Dos ángulos iguales, uno distinto Piezas alargadas, más realista Trimétrica Tres ejes, tres escalas distintas Tres ángulos distintos Representaciones específicas Caballera (oblicua) Cara frontal en verdadera magnitud, profundidad reducida Eje de profundidad oblicuo (ej: 45°) Dibujo técnico rápido, planos Cónica Proyección convergente, escala variable Depende del punto de fuga Arquitectura, exteriores reales
Consejos para tus apuntes / para el examen
- Asegúrate de dibujar los ejes correctamente para cada tipo: en isométrica se representan los ejes X-Y-Z formando 120° entre ellos. Ejemplo: Z vertical, los otros dos inclinados.
- Calcula y anota el coeficiente de reducción cuando sea necesario (por ejemplo en isométrica ~ 0,816) para que puedas medir en tus dibujos.
- Recuerda que en axonométrica la escala no depende de la distancia al observador, por lo que no hay “achicamiento” por profundidad.
- Aprende los ángulos típicos: en la caballera se suele usar eje de profundidad a 45° y reducción de ½ (si nada se indica) por convención.
- Practica dibujar un cubo en cada sistema: es el ejercicio clásico y te permite ver las diferencias.
- Guarda ejemplos visuales (como los de arriba) en tus apuntes para que puedas
