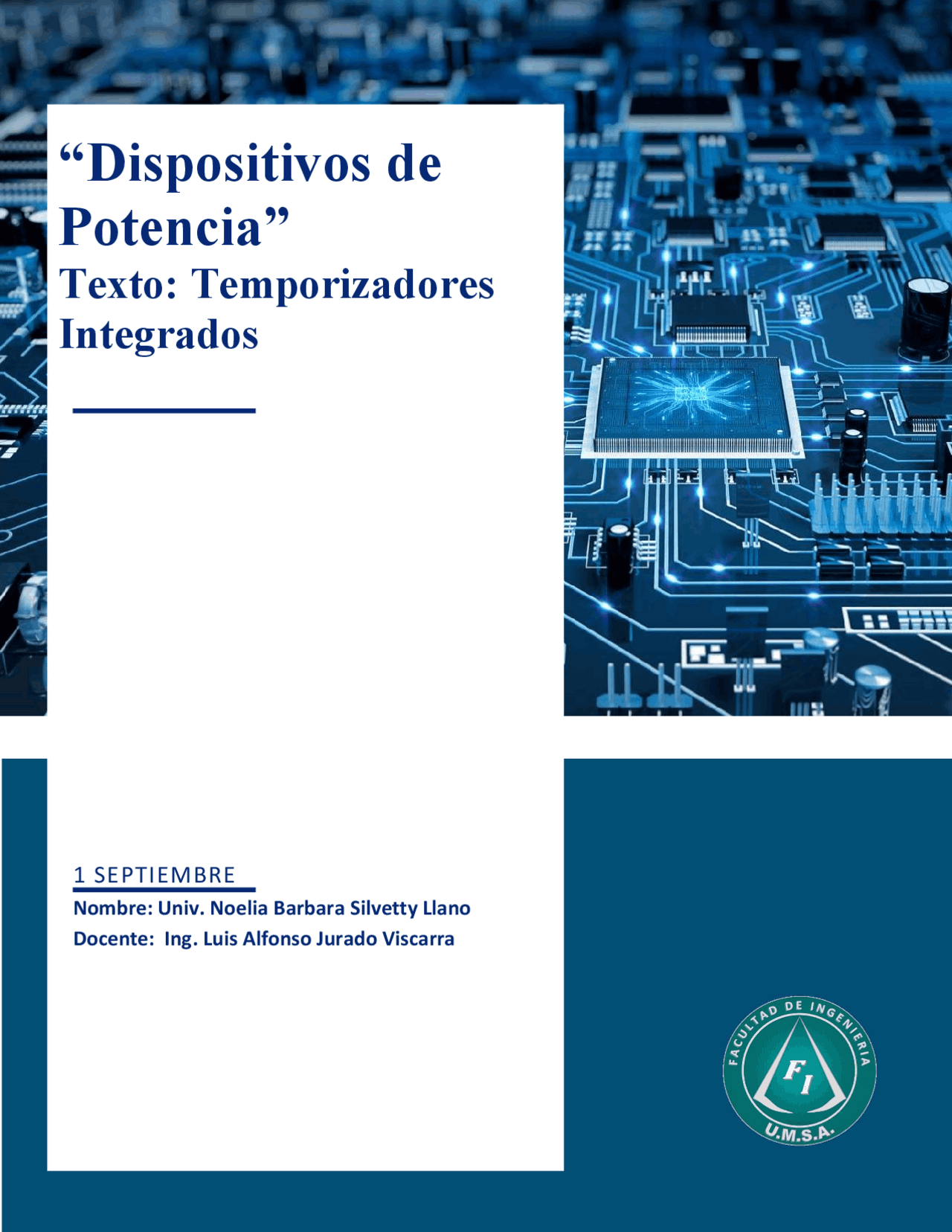

1 SEPTIEMBRE

Nombre: Univ. Noelia Barbara Silvetty Llano

Docente: Ing. Luis Alfonso Jurado Viscarra

“Dispositivos de

Potencia”

Texto: Temporizadores

Integrados

Temporizadores integrados 555

1.Objetivos.

-Trabajar con el Dispositivo 555 que es un integrado sumamente versátil, configurado para trabajar en un rango muy amplio de frecuencias puede trabajar con ciclos de trabajo de casi 0% al 100%. -evitar las corrientes de fuga características de los condensadores electrolíticos.

• Medir las frecuencias de 1Hz, y 10Hz, no fue posible usar el osciloscopio o el multímetro, puestos que éstos instrumentos, no son capaces de medirlas. -Manejar 200 mA de salida.

2. Marco Teórico.

La tensión de funcionamiento del 555 va de 5V a 20V. Interiormente, en la patilla 8 va conectado un divisor de tensión mediante 3 resistencias. La patilla 6 es una de las importantes, sale del comparador superior y cuando la tensión de referencia, en la patilla 6, sea mayor a dos tercios de Vcc, entonces este comienza a funcionar llegando al flip flop y sacando un uno, donde llega a un transistor que en este momento actúa como un interruptor cerrado y también llega a la salida invirtiendo esta señal que entra y transformándola en 0. La patilla 5 es la entrada negativa del comparador superior. La patilla 2 es la entrada negativa del comparador inferior, cuando este tiene una tensión de referencia inferior a un tercio de Vcc, entonces el comparador inferior empieza a funcionar, dando un impulso al flip flop saliendo de el un 0, entonces llega al transistor que al no llegar tensión a la base de este, funciona como interruptor cerrado, y llegando a la salida que invirtiéndolo saca un 1 ósea vcc. La patilla 1 va directamente a masa. La patilla 7 es la de descarga del condensador. La patilla 3 es la salida. La patilla 4 es el reset. La patilla 8 es +VCC.

 Relé Rel=12V/  Diodos: D1=D2=D5=diodos LED. D3=Dz5V1. D4=1N4001.

4. Desarrollo Del Experimento.

Primeramente, analizaremos el Funcionamiento del circuito, primero veremos si esta trabajando en alguna de las configuraciones de multivibrador que hemos visto en las practicas anteriores, después procederemos a analizar el Funcionamiento y misión que desempeña cada uno de los componentes restantes del circuito, hasta que lleguemos ala conclusión de la utilidad concreta del circuito. Una vez aclarado el Funcionamiento y la utilidad del circuito pasaremos a hacer el diseño de la placa de circuito impreso y el montaje sobre la misma, con un tamaño lo mas reducido posible y un numero mínimo de pistas. Una vez montado el circuito pasaremos a la comprobación del mismo, viendo si en realidad el circuito responde como habíamos previsto y tomaremos las medidas y sacaremos las formas de onda de los puntos clave.

5. Simulacion Y Toma De Datos.

P1 max P1 med P1 min

Vcc 15V 0V 15V 0V 15V 0V

VC2 0 4.86V 0V 4.86V 0V 12.54V 0V VC1 0 6.91V 0V 3.44V 0V 0V 0V VZ 4.91V 0V 4.91V 0V 4.91V 0V TC2 5S 5S VC4 15V 0V 15V 0V 0V 0V TC4 10S 10S

6 Conclusion

 Para aplicaciones que requieran de mayor precisión, una de las recomendaciones, es de utilizar condensadores de tantalio, para así evitar las corrientes de fuga características de los condensadores electrolíticos.  Para medir las frecuencias de 1Hz, y 10Hz, no fue posible usar el osciloscopio o el multímetro, puestos que éstos instrumentos, no son capaces de medirlas. Para medir 1Hz, se utilizó un cronómetro externo, y para medir 10Hz, se utilizó el osciloscopio, pero la medición resultó dificultosa.  Una de las grandes aplicaciones del 555, debido a que puede manejar 200 mA de salida, es la de generar tonos audibles, tal como una sirena.
