Curso: 1er^ año C.S T.E Profesor: Martinez, Federico

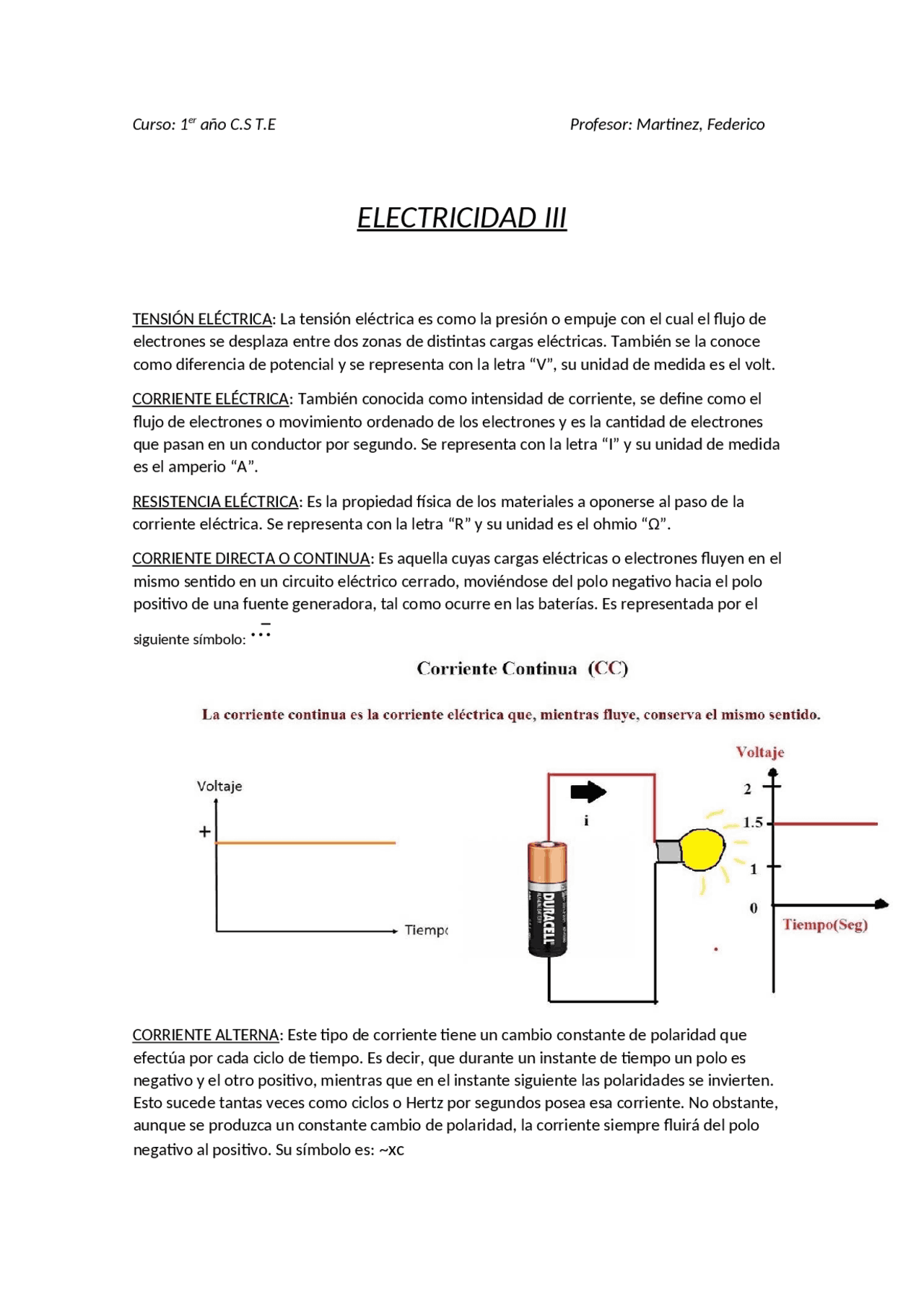

ELECTRICIDAD III
TENSIÓN ELÉCTRICA: La tensión eléctrica es como la presión o empuje con el cual el flujo de electrones se desplaza entre dos zonas de distintas cargas eléctricas. También se la conoce como diferencia de potencial y se representa con la letra “V”, su unidad de medida es el volt. CORRIENTE ELÉCTRICA: También conocida como intensidad de corriente, se define como el flujo de electrones o movimiento ordenado de los electrones y es la cantidad de electrones que pasan en un conductor por segundo. Se representa con la letra “I” y su unidad de medida es el amperio “A”. RESISTENCIA ELÉCTRICA: Es la propiedad física de los materiales a oponerse al paso de la corriente eléctrica. Se representa con la letra “R” y su unidad es el ohmio “Ω”. CORRIENTE DIRECTA O CONTINUA: Es aquella cuyas cargas eléctricas o electrones fluyen en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de una fuente generadora, tal como ocurre en las baterías. Es representada por el
siguiente símbolo: ⋯̅
CORRIENTE ALTERNA: Este tipo de corriente tiene un cambio constante de polaridad que efectúa por cada ciclo de tiempo. Es decir, que durante un instante de tiempo un polo es negativo y el otro positivo, mientras que en el instante siguiente las polaridades se invierten. Esto sucede tantas veces como ciclos o Hertz por segundos posea esa corriente. No obstante, aunque se produzca un constante cambio de polaridad, la corriente siempre fluirá del polo
negativo al positivo. Su símbolo es: ~xc
LEY DE OHM: En un circuito, la intensidad (I) que pasa por un conductor es directamente proporcional a la tensión (V) aplicada a sus extremidades e inversamente proporcional a la resistencia (R) del circuito. Para poder utilizar este triangulo y siempre saber que ecuación tengo que utilizar, debo tapar la letra que necesito despejar, y dependiendo como se ven las otras dos incógnitas, es la ecuación para utilizar. A continuación, un ejemplo.
❖ Caños metálicos rígidos: normalmente de acero y con costura, también denominados tubos de acero. ❖ Tubos aislantes rígidos: normalmente se pueden curvarse en caliente, construidos en P.V.C (policloruro de vinilo). Son estancos e ignífugos, no propagan la llama en caso de incendio. ❖ Tubos aislantes flexibles: pueden curvarse a mano, fabricados en P.V.C anillado. Conductores :
Un cable o un conductor es un elemente destinado al transporte de la energía eléctrica en las condiciones operativas más favorables. Esto significa permitir el paso de la corriente eléctrica con la menor perdida posible. ❖ Conductor para cañería: generalmente son de cobre electrolítico, se caracterizan por ser flexibles e ignífugos. No pueden ser sumergidos no expuestos a la intemperie. ❖ Subterráneo: pueden ser de cobre electrolítico o de aluminio, poseen un aislamiento doble o triple, que los protegen de los golpes y el agua, y son poco flexibles. Se los debe enterrar a una profundidad de 0,70m, se coloca y cubre con una capa de arena, para luego colocar una fila de ladrillo para la protección e identificación del cableado. Este conductor es de color violeta. ❖ T.P.R: Estos conductores son los que habitualmente utilizamos para el armado de los alargues o extensiones, debido a su gran flexibilidad y resistencia mecánico. Este conductor consta de una vaina protectora por su parte exterior, y en su interior está formado por conductores para cañería. También se lo conoce como cable tipo taller. ❖ Aéreo: su principal característica es soportar muy bien la intemperie, es decir están preparados para soportar los efectos de los rayos ultravioleta, la lluvia, el calor, etc. También posee una gran resistencia mecánica a la tracción. Elementos de protección:
posee dos dispositivos, uno termino, encargado de proteger al circuito de sobrecargas, y uno magnético, encargado de proteger al circuito de cortocircuitos. Este interruptor también se utiliza para seccionar los circuitos en una instalación. Comercialmente se los puede encontrar unipolares, bipolares, tripolares o tetrapolares, así también para intensidades nominales de 3,5,10,15,20,25,32,40,50,63,100 y 125 ampere.
❖ Puesta a tierra: la puesta a tierra es la protección por naturaleza, ya que deriva a la tierra rápida y eficazmente las corrientes de fuga o descargas que puedan aparecer al tocar aparatos eléctricos.
