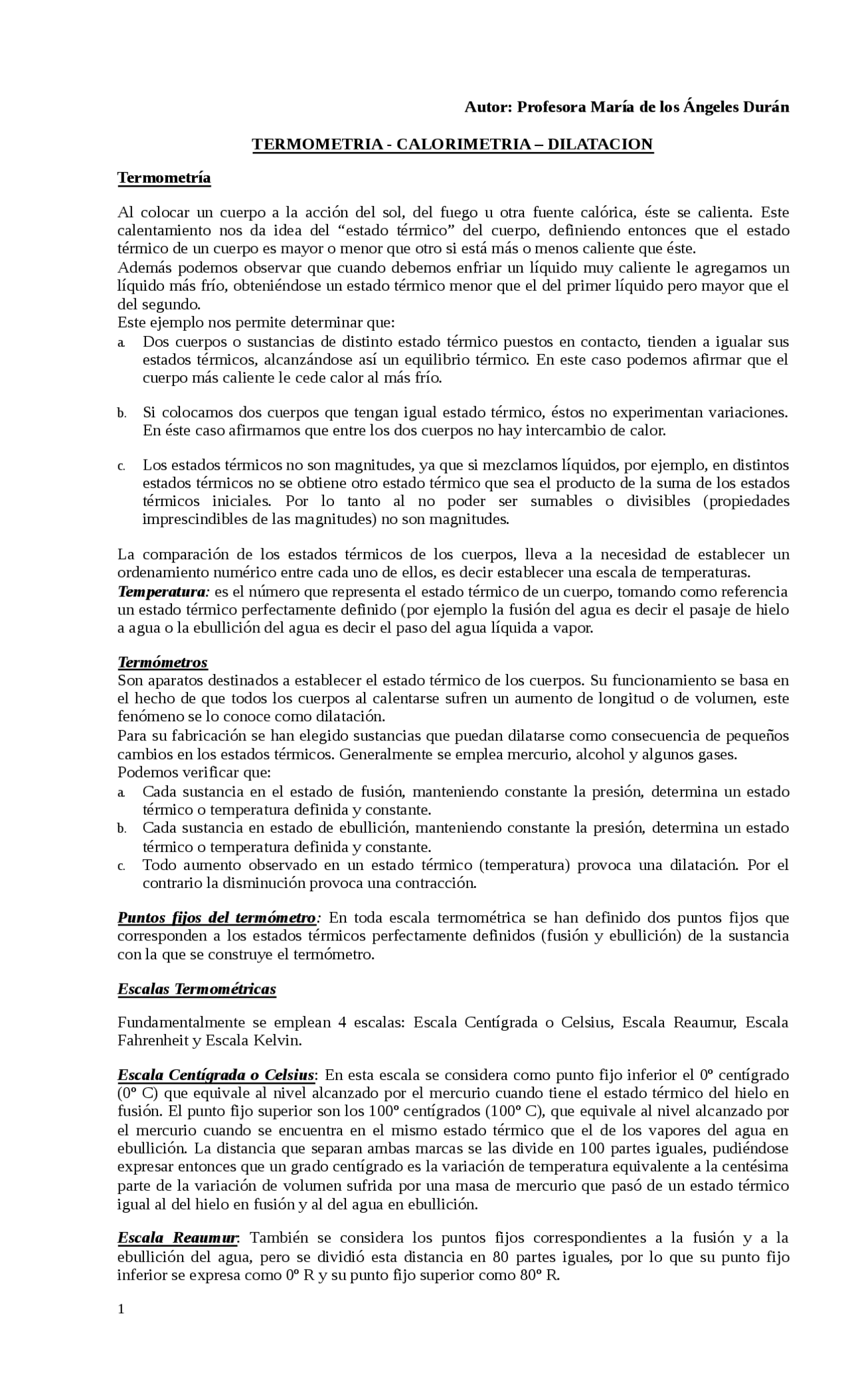

Autor: Profesora María de los Ángeles Durán
TERMOMETRIA - CALORIMETRIA – DILATACION
Termometría
Al colocar un cuerpo a la acción del sol, del fuego u otra fuente calórica, éste se calienta. Este calentamiento nos da idea del “estado térmico” del cuerpo, definiendo entonces que el estado térmico de un cuerpo es mayor o menor que otro si está más o menos caliente que éste. Además podemos observar que cuando debemos enfriar un líquido muy caliente le agregamos un líquido más frío, obteniéndose un estado térmico menor que el del primer líquido pero mayor que el del segundo. Este ejemplo nos permite determinar que: a. Dos cuerpos o sustancias de distinto estado térmico puestos en contacto, tienden a igualar sus estados térmicos, alcanzándose así un equilibrio térmico. En este caso podemos afirmar que el cuerpo más caliente le cede calor al más frío.
b. Si colocamos dos cuerpos que tengan igual estado térmico, éstos no experimentan variaciones. En éste caso afirmamos que entre los dos cuerpos no hay intercambio de calor.
c. Los estados térmicos no son magnitudes, ya que si mezclamos líquidos, por ejemplo, en distintos estados térmicos no se obtiene otro estado térmico que sea el producto de la suma de los estados térmicos iniciales. Por lo tanto al no poder ser sumables o divisibles (propiedades imprescindibles de las magnitudes) no son magnitudes.
La comparación de los estados térmicos de los cuerpos, lleva a la necesidad de establecer un ordenamiento numérico entre cada uno de ellos, es decir establecer una escala de temperaturas. Temperatura : es el número que representa el estado térmico de un cuerpo, tomando como referencia un estado térmico perfectamente definido (por ejemplo la fusión del agua es decir el pasaje de hielo a agua o la ebullición del agua es decir el paso del agua líquida a vapor.
Termómetros Son aparatos destinados a establecer el estado térmico de los cuerpos. Su funcionamiento se basa en el hecho de que todos los cuerpos al calentarse sufren un aumento de longitud o de volumen, este fenómeno se lo conoce como dilatación. Para su fabricación se han elegido sustancias que puedan dilatarse como consecuencia de pequeños cambios en los estados térmicos. Generalmente se emplea mercurio, alcohol y algunos gases. Podemos verificar que: a. Cada sustancia en el estado de fusión, manteniendo constante la presión, determina un estado térmico o temperatura definida y constante. b. Cada sustancia en estado de ebullición, manteniendo constante la presión, determina un estado térmico o temperatura definida y constante. c. Todo aumento observado en un estado térmico (temperatura) provoca una dilatación. Por el contrario la disminución provoca una contracción.
Puntos fijos del termómetro : En toda escala termométrica se han definido dos puntos fijos que corresponden a los estados térmicos perfectamente definidos (fusión y ebullición) de la sustancia con la que se construye el termómetro.
Escalas Termométricas
Fundamentalmente se emplean 4 escalas: Escala Centígrada o Celsius, Escala Reaumur, Escala Fahrenheit y Escala Kelvin.
Escala Centígrada o Celsius : En esta escala se considera como punto fijo inferior el 0º centígrado (0º C) que equivale al nivel alcanzado por el mercurio cuando tiene el estado térmico del hielo en fusión. El punto fijo superior son los 100º centígrados (100º C), que equivale al nivel alcanzado por el mercurio cuando se encuentra en el mismo estado térmico que el de los vapores del agua en ebullición. La distancia que separan ambas marcas se las divide en 100 partes iguales, pudiéndose expresar entonces que un grado centígrado es la variación de temperatura equivalente a la centésima parte de la variación de volumen sufrida por una masa de mercurio que pasó de un estado térmico igual al del hielo en fusión y al del agua en ebullición.
Escala Reaumur : También se considera los puntos fijos correspondientes a la fusión y a la
ebullición del agua, pero se dividió esta distancia en 80 partes iguales, por lo que su punto fijo inferior se expresa como 0º R y su punto fijo superior como 80º R.
Escala Fahrenheit : Se considera como punto fijo inferior el 0º F que equivale al nivel que alcanza el mercurio cuando llega al mismo estado térmico de una mezcla frigorífica de hielo y cloruro de amonio en partes iguales. El punto fijo superior es 212º F que es equivalente al nivel alcanzado por el mercurio cuando logra el estado térmico de los vapores del agua en ebullición. Además al colocar un termómetro Fahrenheit en hielo en estado de fusión, el termómetro marca 32ºF.
Escala Kelvin: El punto fijo inferior es 273º K, que equivale a 0º C. Es conocida como temperatura absoluta
Relación entre las escalas termométricas
ºK = 0ºC + 273
Termómetro de mercurio Un tubo capilar de vidrio, de sección constante, en uno de sus extremos presenta una ampolla llamada bulbo. Allí se deposita el mercurio el que se desplaza a lo largo del capilar cuando sufre pequeñas variaciones térmicas. El otro extremo se cierra luego de hacer hervir el mercurio con el fin de eliminar todo el aire que pudiese haber en el capilar. A continuación se coloca el bulbo en hielo al estado de fusión, el mercurio se contrae hasta alcanzar un nivel estable, se determina así el punto fijo inferior. Luego se lo somete a la acción de los vapores de agua en ebullición, el mercurio se dilata hasta alcanzar un nivel estable, ese es el punto fijo superior. La distancia entre las dos marcas registradas, se la divide en 100 u 80 partes iguales, según sea la escala a utilizar, cada división es un grado. El uso del mercurio se debe a que éste no moja, por lo tanto no deja residuos al descender, es muy visible, es un muy buen conductor del calor, su punto de ebullición es de 357ºC y su punto de solidificación es de -39º por lo que no es recomendable su uso para bajas temperaturas. En este caso es aconsejable el uso del de alcohol (punto de solidificación: -117ºC) o el de éter de petróleo (punto de solidificación: -190ºC). Para determinar temperaturas superiores a los 400ºC se utilizan termómetros llamados pares bimetálicos o termómetros eléctrico o a resistencia (consta de un hilo de platino (punto de fusión: 1760ºC) arrollado sobre mica colocado sobre un tubo protector de plata, se lo coloca por ejemplo en un horno de fundición y se lo conecta a un aparato para medir resistencias eléctricas, las variaciones observadas corresponden a las variaciones de temperaturas.
Investiga: Explica los fundamentos del funcionamiento de un termómetro clínico.
Calorimetría
Hemos visto que dos cuerpos que se encontraban en distinto estado térmico, al juntarlos adquirían un equilibrio ya que el cuerpo más caliente le cedía calor al más frío y viceversa el cuerpo más frío
Dilatación
Es el fenómeno observado cuando se produce un aumento en la longitud, superficie o volumen de un cuerpo cuando ha aumentado su temperatura, por acción del calor. Dilatación lineal: Es la variación de la longitud, producto de un aumento en la temperatura del cuerpo. Por ejemplo si a una varilla que a 0ºC tenía una longitud de 15 cm, observamos que al calentarla hasta los 100ºC su longitud ha aumentado. Este aumento de la longitud se lo simboliza F 0 4 4l,^ y es consecuencia de la diferencia entre la longitud fina “lf^ ” y la longitud inicial “l^ o”.
Coeficiente de dilatación lineal: F 06 C Es el aumento medio de la longitud de una varilla, por cada centímetro de longitud y por cada grado centígrado de variación de temperatura, cuando a la varilla se la calienta entre 0ºC y 100ºC. Este coeficiente es constante para cada sustancia, por ejemplo el acero posee un l de 0,000012 , para la plata 0,0000197 , para el vidrio pirex 0,0000003 , para el vidrio común: 0,000009 , para el cobre: 0,000017 para el cinc: 0,.
F 0 6 C =
Unidades: F 0 5 B
F 0 6 C
F 0 5 D = F 0 [ (^) 6 C] = A partir de la expresión matemática (1), podemos calcular cual es la longitud final:
lf – l 0 = F 06 C. F 04 4t. l (^0) lf = l 0. F 04 4t. F 06 C + l 0
lf = l 0. (1 + F 04 4t. F 06 CF 02 9
Podemos afirmar que la dilatación es directamente proporcional a la temperatura, a la longitud y a F 0 un factor que depende de la sustancia que posee el cuerpo ( (^) 6 C). Una aplicación de la dilatación lineal es el par bimetálico, el cual es una pieza formada por dos láminas, cada una de un metal diferente, por lo tanto con distinto coeficiente de dilatación; estas piezas están unidas longitudinalmente de manera tal que la de mayor coeficiente de dilatación quede hacia afuera.
Al producirse un aumento de temperatura la curvatura del par aumentará ya que en la parte externa del cuerpo se encuentra el metal de mayor coeficiente de dilatación, con las disminuciones de temperatura dicha curva se hará menor. Esto se emplea en los termostátos, que son aparatos que permiten mantener la temperatura dentro de una valor máximo y un valor mínimo.
Dilatación superficial Es el fenómeno que ocurre por ejemplo cuando se calientan las losas de un hormigón armado (rajaduras en el techo), o un pavimento (por esta razón se le hacen juntas de alquitrán, que le permitan este movimiento). Para calcular la superficie final de un cuerpo que ha sido sometido a la acción del calor, usamos la siguiente expresión:
Sf = S 0 (1 + F 06 2F 02 EF 02 0F 04 4T)
El coeficiente de dilatación cúbica podemos definirlo como el aumento medio de superficie
experimentado por cada unidad de superficie, al variar en 1ºC, la temperatura Se verifica que su valor es aproximadamente igual al doble del valor del coeficiente de dilatación lineal, es decir que F 0 6 2
F 0 = 2 6 C
Dilatación cúbica Es el aumento de volumen que experimenta una cuerpo al aumentar su temperatura. Para su cálculo se utiliza la siguiente expresión:
V (^) f = Vo. (1 + F 06 7. F 04 4T)
El coeficiente de dilatación cúbica es el aumento medio de volumen que se produce por cada centímetro cúbico y por cada grado centígrado de variación de temperatura. Su valor es aproximadamente igual al triple del valor del coeficiente de dilatación lineal, es decir F 06 7 F 0 6 C
F 0 = 3 2 E
24)Hallar el aumento de volumen que experimentan 100 cm 3 de mercurio cuando su temperatura se
eleva de 18º C a 35º C. El coeficiente de dilatación cúbica es de 18 10 -5^ (ºC)-^.
25)El coeficiente de dilatación lineal del vidrio es de 9 10 -6^ (ºC) -1. Qué capacidad tendrá un frasco de vidrio a 25º C, si su valor a 15º C es de 50 cm^3. Rta: 50,014 cm^ 3.
26)¿Qué longitud tendrá un hilo de cobre (coeficiente de dilatación 0.0000117 (ºC) -1^ calentado por el sol hasta 55ºC, si a 0º C su longitud era de 1.400 m? Rta: 1400,90 m
27)Se tienen dos reglas una de plata (calor específico 0.0000199 ºC-1^ ) y otra de latón (calor específico 0.0000187 ºC-1^ ), que poseen la misma longitud: 2.50 m, calentadas a 200ºC ¿Cuál de las dos resulta de mayor longitud? Rta: la de plata.
28)¿Cuál será el coeficiente de dilatación lineal del cobre si un hilo de ese metal de 140 m de largo a 0º c adquiere al ser calentado a 350º C, una longitud de 140,8673 m?. Rta: 0,0000177 (ºC)-^.
29)El punto de fusión de una sustancia es de –10ºC y su punto de ebullición es de 85ºC. Indique en que estado se encuentra si la temperatura de la sustancia es de: a)25ºC, b) – 40ºC, c) 110º C, d) 80º C.
30)En un termómetro Fahrenheit se observa una marca de 125º F y en un Celsius una marca de 45º C. ¿Cuál de las dos indica mayor estado térmico?.
31)¿A qué temperatura centígrada corresponde el 0º F?.
32)¿Qué cantidad de calor absorbe una masa de 5 g de hierro (Ce: 0,114 cal/g) que está a 28º C y se la calienta hasta 100ºC?. Rta: 41,04 cal.
33)Cuál es el calor específico de una sustancia cuya masa es de 10 g, si absorbe 250 cal para pasar de 20ºC a 150ºC?. Rta: 0,192 cal/g.ºC.
34)¿Cuál será la variación de temperatura experimentada por una masa de 7 g de aluminio (Ce: 0.220 cal/g. ºC), si ha absorbido 170 cal? Rta: 110,3 ºC.
35)Calcular la cantidad de calor ganada por una masa de 18 g de plomo (Ce: 0.03 cal/g.ºC) al ser calentada desde los 35ºC hasta los 105º C.
36)Cuál es la masa de cinc (Ce: 0.093 cal/g. ºC) que absorbió 130 cal al pasar de 30º C a 65º C?.
37)Determinar la variación de temperatura experimentada por una masa de 150 g de hierro (Ce: 0. cal/g. ºC) que absorbió 2800 cal.
