Termodinámica
1 | P á g i n a
Producto Académico N° 1: Tarea
JORDY IVANOL MARQUEZ HUAMANI
Criterio
Detalle
Tipo de actividad
Individual
Tema o asunto
Sustancias puras
Enunciado

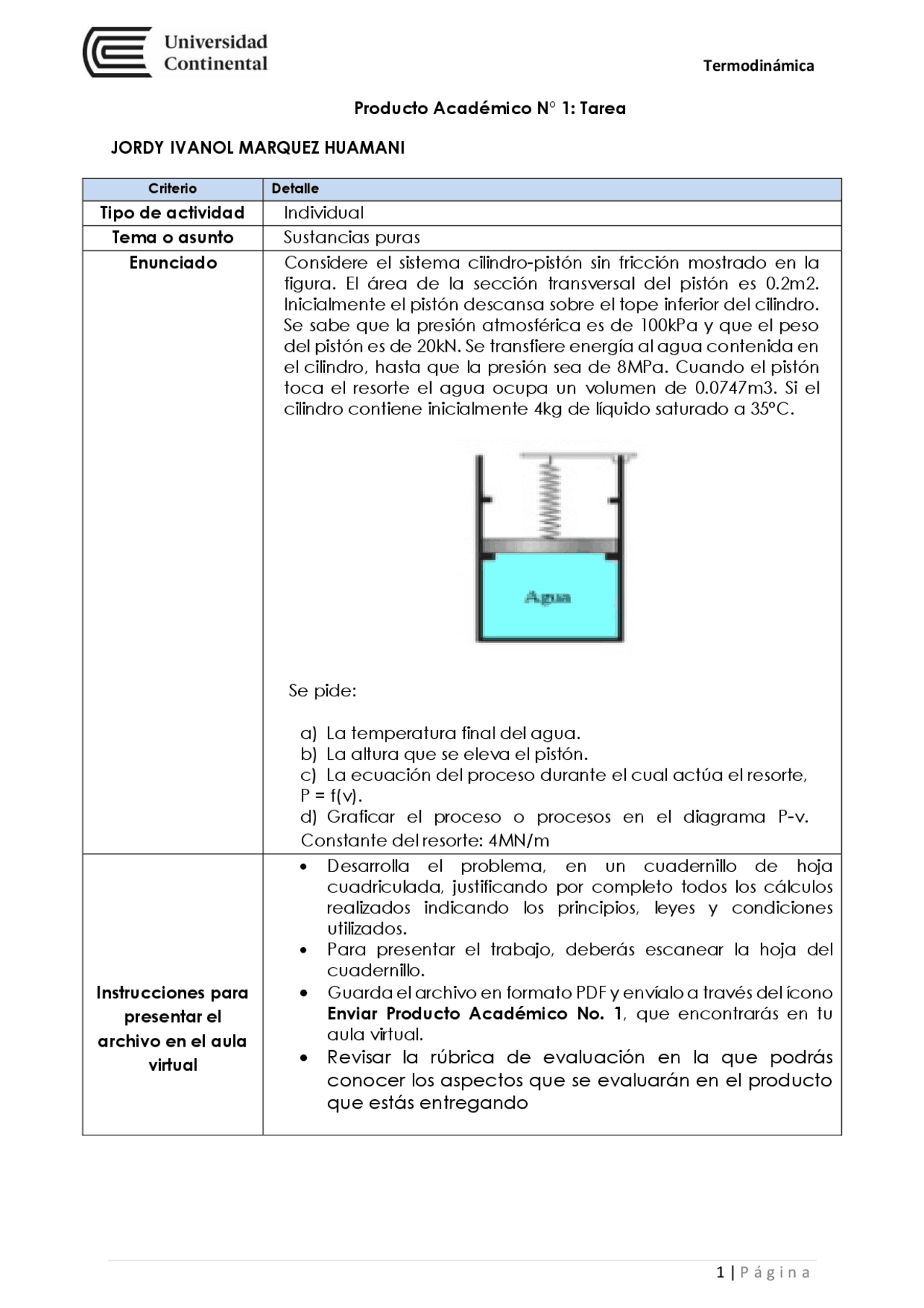

Considere el sistema cilindro-pistón sin fricción mostrado en la
figura. El área de la sección transversal del pistón es 0.2m2.
Inicialmente el pistón descansa sobre el tope inferior del cilindro.
Se sabe que la presión atmosférica es de 100kPa y que el peso
del pistón es de 20kN. Se transfiere energía al agua contenida en
el cilindro, hasta que la presión sea de 8MPa. Cuando el pistón
toca el resorte el agua ocupa un volumen de 0.0747m3. Si el
cilindro contiene inicialmente 4kg de líquido saturado a 35°C.
Se pide:
a) La temperatura final del agua.
b) La altura que se eleva el pistón.
c) La ecuación del proceso durante el cual actúa el resorte,
P = f(v).
d) Graficar el proceso o procesos en el diagrama P-v.
Constante del resorte: 4MN/m
Instrucciones para
presentar el
archivo en el aula
virtual
• Desarrolla el problema, en un cuadernillo de hoja
cuadriculada, justificando por completo todos los cálculos
realizados indicando los principios, leyes y condiciones
utilizados.
• Para presentar el trabajo, deberás escanear la hoja del
cuadernillo.
• Guarda el archivo en formato PDF y envíalo a través del ícono
Enviar Producto Académico No. 1, que encontrarás en tu
aula virtual.
• Revisar la rúbrica de evaluación en la que podrás
conocer los aspectos que se evaluarán en el producto
que estás entregando
