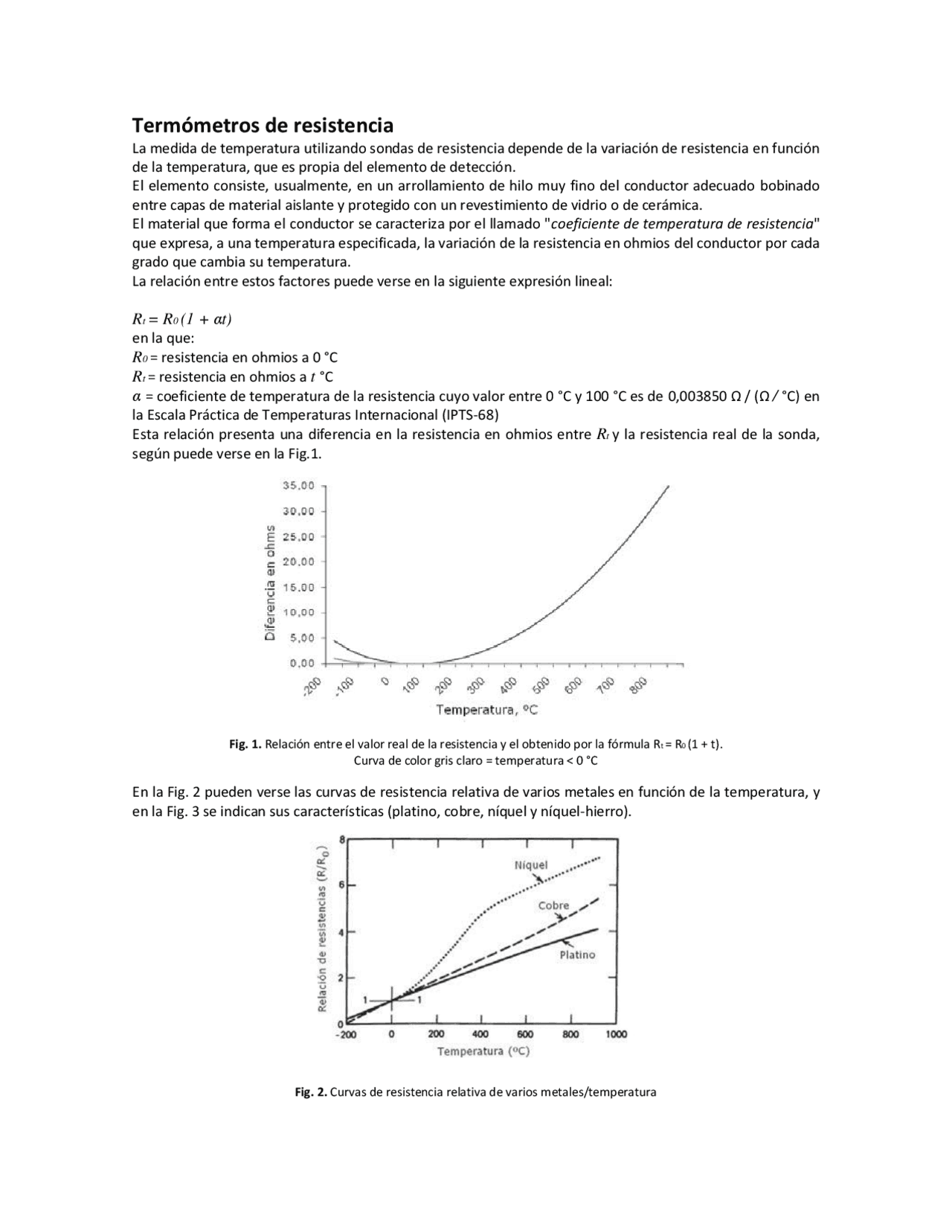

Termómetros de resistencia
La medida de temperatura utilizando sondas de resistencia depende de la variación de resistencia en función
de la temperatura, que es propia del elemento de detección.
El elemento consiste, usualmente, en un arrollamiento de hilo muy fino del conductor adecuado bobinado
entre capas de material aislante y protegido con un revestimiento de vidrio o de cerámica.
El material que forma el conductor se caracteriza por el llamado "coeficiente de temperatura de resistencia"
que expresa, a una temperatura especificada, la variación de la resistencia en ohmios del conductor por cada
grado que cambia su temperatura.
La relación entre estos factores puede verse en la siguiente expresión lineal:
Rt = R0 (1 + αt)
en la que:
R0 = resistencia en ohmios a 0 °C
Rt = resistencia en ohmios a t °C
α = coeficiente de temperatura de la resistencia cuyo valor entre 0 °C y 100 °C es de 0,003850 Ω / (Ω / °C) en
la Escala Práctica de Temperaturas Internacional (IPTS-68)
Esta relación presenta una diferencia en la resistencia en ohmios entre Rt y la resistencia real de la sonda,
según puede verse en la Fig.1.
Fig. 1. Relación entre el valor real de la resistencia y el obtenido por la fórmula Rt = R0 (1 + t).
Curva de color gris claro = temperatura < 0 °C
En la Fig. 2 pueden verse las curvas de resistencia relativa de varios metales en función de la temperatura, y
en la Fig. 3 se indican sus características (platino, cobre, níquel y níquel-hierro).
Fig. 2. Curvas de resistencia relativa de varios metales/temperatura
