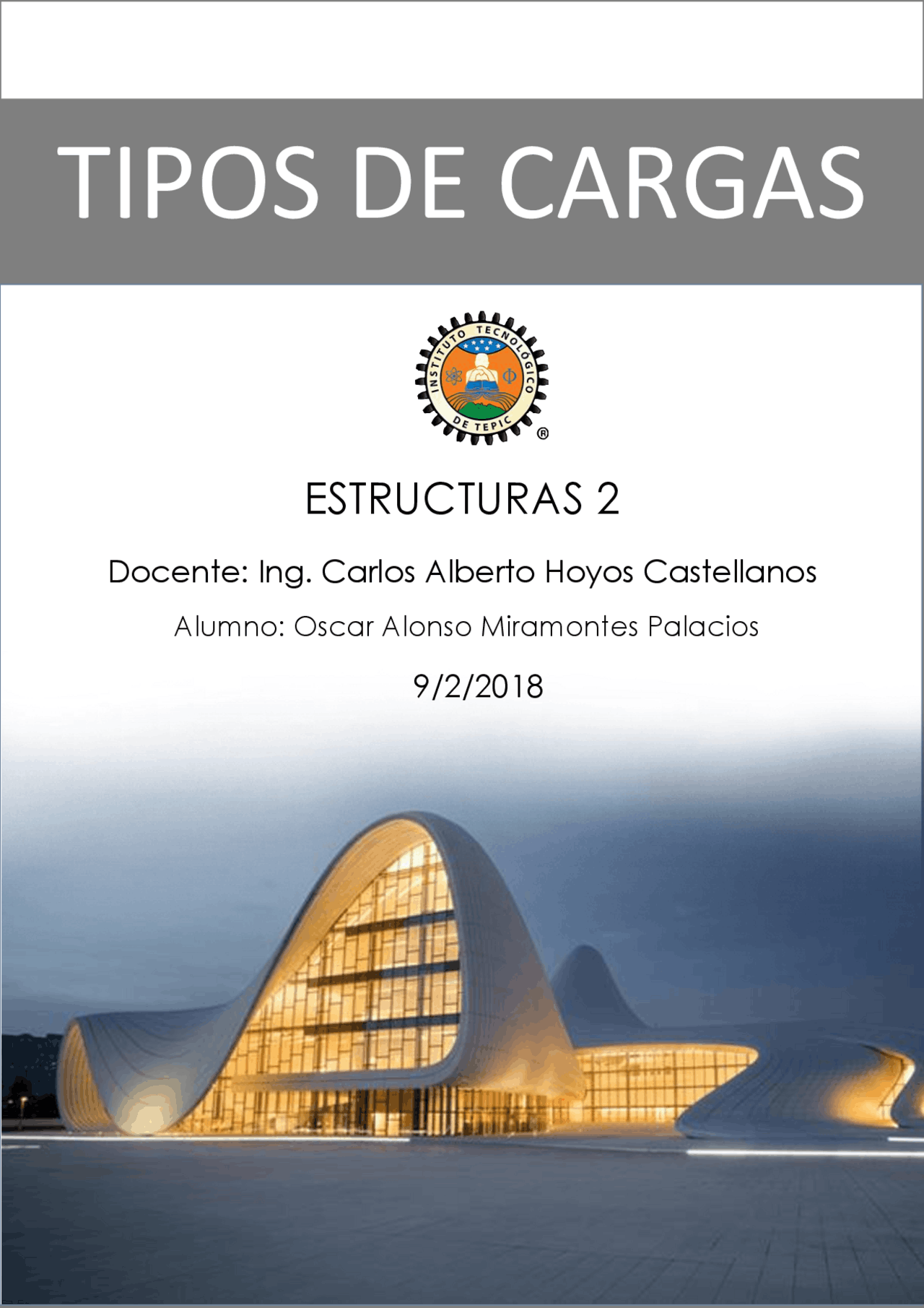

TIPOS DE CARGAS

ESTRUCTURAS 2

Alumno: Oscar Alonso Miramontes Palacios

Docente: Ing. Carlos Alberto Hoyos Castellanos 9/2/

INDICE

1.0 CARGAS MUERTAS Las cargas muertas que debe soportar una estructura particular incluyen todas las cargas que están unidas de manera permanente a ella. No sólo debe ser incluido el peso de los marcos estructurales, sino también el de muros, techos, plafones, escaleras, etcétera. El equipo unido de manera permanente a la estructura, descrito como "equipo fijo de servicio", también se incluye en la carga muerta aplicada al edificio. Ese equipo incluye los sistemas de ventilación y de aire acondicionado, los dispositivos de la instalación sanitaria, los cables eléctricos, las ménsulas de soporte, etc. De acuerdo con el uso al que se destine la estructura, el equipo de cocina, como hornos y lavaplatos, el equipo de lavado y secado de ropa, y los pasillos colgantes, podrían también incluirse en la carga muerta. Las cargas muertas que actúan sobre la estructura se determinan con base en los planos arquitectónicos, mecánicos y eléctricos del edificio. Con esos planos. el ingeniero estructural puede estimar el tamaño de la estructura necesaria para la disposición del edificio, el equipo y los detalles de los acabados indicados. Los manuales y las especificaciones estándar de los fabricantes pueden usarse para determinar el peso de los acabados de pisos y plafones, y del equipo y los dispositivos que se utilizarán. Los materiales usados para el cálculo de las cargas muertas en estructuras se muestran en la Tabla 1.0, con base en el artículo 262 del reglamento de construcciones y seguridad estructural para el municipio de Tepic, Nayarit

732.36 kg/m2 34.17 kg/m

4.88 kg/m2 4.88 kg/m

9.76 kg /m2 19.52 kg/m

9.76kg/m2 19.52 kg/m

24.41 kg/m2 156.23 kg/m

4.88 kg/m2 39.05 kg/m

19.52 kg/m2 190.41 kg/m

Tabla 1.0 pesos unitarios para la evaluación de cargas muertas

• Estructura TEMA PAGINA
• Tipos de cargas estructurales
  • 1.0 Cargas muertas
    • 1.1 Carga muerta adicional para pisos de concreto
    • 1.2 Ejemplo de cálculo de carga muerta
  • 2.0 Cargas vivas
    • 2.1 Cargas vivas durante la construcción
    • 2.2 Ejemplo de cálculo de carga viva
  • 3.0 Cargas accidentales
    • 3.1 Sismos
• Referencias
• 732.36 kg/m2 34.17 kg/m - 4.88 kg/m2 4.88 kg/m - 9.76kg/m2 19.52 kg/m
  • 24.41 kg/m2 156.23 kg/m
    • 9.76 kg /m2 19.52 kg/m
      • 4.88 kg/m2 39.05 kg/m
  • 19.52 kg/m2 190.41 kg/m

2.0 CARGAS VIVAS Las cargas vivas son aquellas cargas que pueden variar en magnitud y posición con el tiempo. Son causadas por la ocupación, uso y mantenimiento del edificio. Prácticamente todas las cargas aplicadas a un edificio que no son cargas muertas son cargas vivas. Si bien las cargas ambientales varían con el tiempo, no todas son causadas por gravedad o por condiciones de operación, como es común con otras cargas vivas. Tipos de cargas vivas. En el diseño deberán considerarse los valores nominales de las cargas vivas especificadas en el artículo 266 del reglamento de construcciones y seguridad estructural para el municipio de Tepic, Nayarit por unidad de área y en función del uso del piso o cubierta en cuestión. La carga viva máxima Wm. Se deberá emplear para diseño estructural por fuerzas gravitacionales, o para calcular asentamientos inmediatos en suelos. Así como en el diseño estructural, ante cargas gravitacionales de los cimientos. La carga instantánea Wa. se deberá usar para diseño sísmico y por viento, y cuando se revisen distribuciones de carga más desfavorables que la uniformemente repartida sobre tal área. La carga media W, se deberá emplear en el cálculo de asentamientos diferidos en materiales poco permeables, limos y arcillas saturadas. Cuando el efecto de la carga viva sea favorable para la estabilidad de la estructura, como en caso de problemas de flotación y volteamiento, su intensidad se considerará nula sobre toda el área, a menos que pueda justificarse otro valor acorde con la definición del artículo 253. ( artículo 265 del reglamento de construcciones y seguridad estructural para el municipio de Tepic, Nayarit) 2.1 CARGAS VIVAS DURANTE LA CONSTRUCCIÓN. Durante el proceso de construcción deberán considerarse las cargas vivas transitorias que puedan producirse, estas incluirán el peso de los materiales que se almacenen temporalmente, el de los vehículos y equipos, el del colado de plantas superiores que se apoyen en la planta que se analiza, y el del personal necesario, no siendo este último peso menor que la carga viva que se especifica para cubiertas y azoteas con pendiente no mayor de 5%( artículo 26 7 del reglamento de construcciones y seguridad estructural para el municipio de Tepic, Nayarit)

2.2 EJEMPLO DE CALCULO DE CARGAS VIVAS Análisis del peso de una losa llena de entrepiso hecha con concreto de refuerzo F´c=200kg/cm2 de 10cm de espesor (Mismo ejercicio de cálculo de cargas muertas) 1 - cálculo de carga viva Se usa la siguiente ecuación para una casa habitacion (sacada de la tabla 1.2 ) En este caso, propondremos 90m2 de superficie (que es la variable x) 120 + ( 420 √x^ )

• 120 + ( 420 √ 90 )= 120+44.27= 164.
• 165kg Tabla 1.2 Tabla de cargas vivas unitarias de diseño

REFERENCIAS

Jack C. McCormac. 2011.Analisis de estructuras método clásico y matrical. México. Ediciones técnicas Marconbo Artículo 262. El edificio sede del H. Ayuntamiento Constitucional de Tepic, Nayarit.2 de mayo del 2010 Artículo 263. El edificio sede del H. Ayuntamiento Constitucional de Tepic, Nayarit.2 de mayo del 2010 Artículo 264. El edificio sede del H. Ayuntamiento Constitucional de Tepic, Nayarit.2 de mayo del 2010 Artículo 265. El edificio sede del H. Ayuntamiento Constitucional de Tepic, Nayarit.2 de mayo del 2010 Artículo 266. El edificio sede del H. Ayuntamiento Constitucional de Tepic, Nayarit.2 de mayo del 2010 Artículo 267. El edificio sede del H. Ayuntamiento Constitucional de Tepic, Nayarit.2 de mayo del 2010 Arkiplus. Cargas accidentales. Citado el 4/febrero/2018. http://www.arkiplus.com/cargas-accidentales
