tema III 123 petroleo 112 589658
Tipo: Apuntes
1 / 74
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

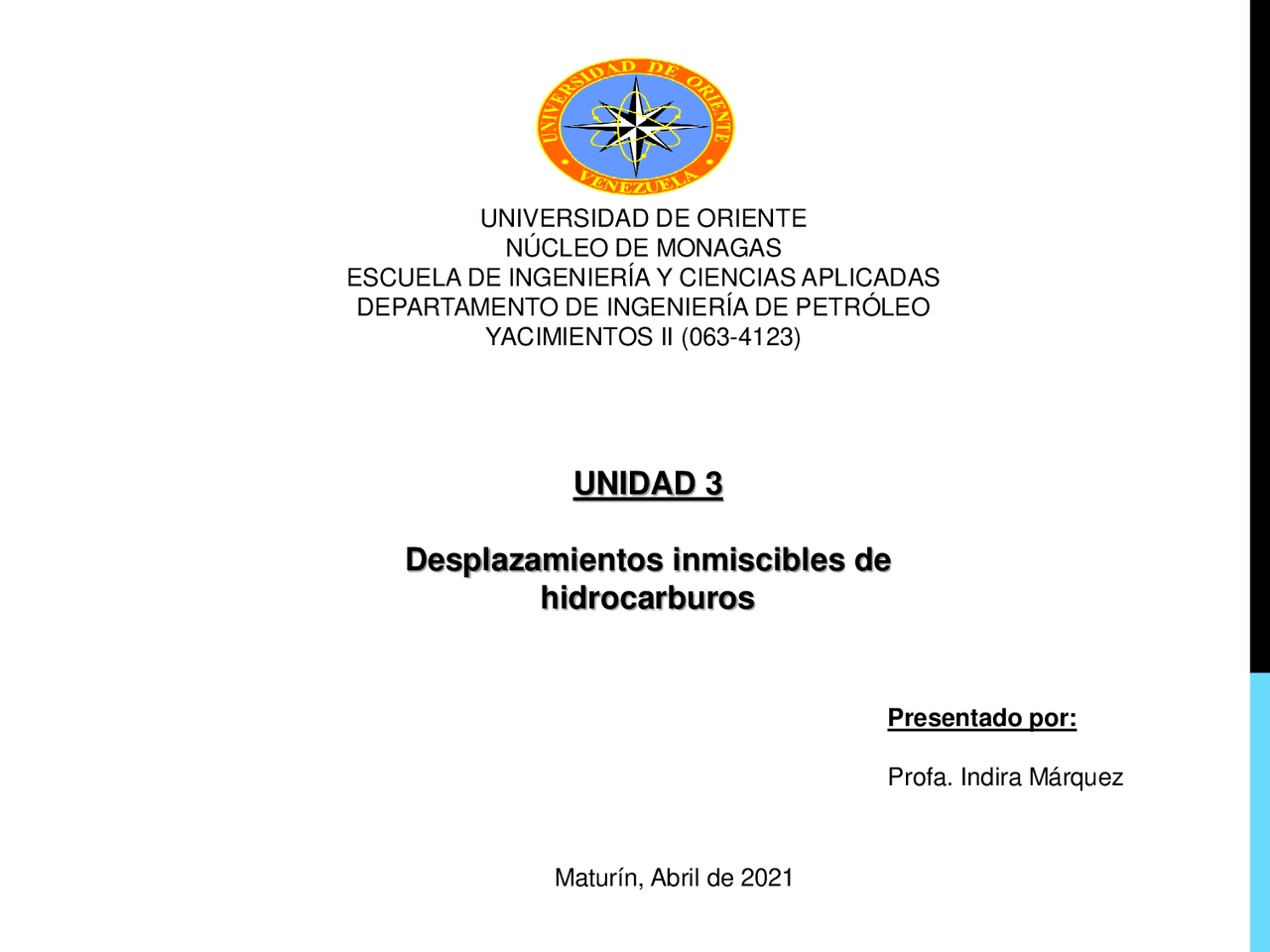

Maturín, Abril de 2021
Presentado por:
Profa. Indira Márquez
UNIVERSIDAD DE ORIENTE NÚCLEO DE MONAGAS ESCUELA DE INGENIERÍA Y CIENCIAS APLICADAS DEPARTAMENTO DE INGENIERÍA DE PETRÓLEO YACIMIENTOS II (063-4123)
Consideraciones:
-La imagen representa la distribución esquemática de los fluidos antes de la invasión. -Movimiento horizontal de fluidos. -Suposición de saturaciones constantes. Se inyecta agua luego de la producción por agotamiento natural. -Presión actual del yacimiento menor a Pb.
Consideraciones:
-Se evidencia un aumento de presión del yacimiento, que es mayor alrededor de los pozos inyectores y declina hacia los pozos productores. -A medida que se inyecta agua en el yacimiento parte del petróleo se desplaza hacia adelante formando un banco de petróleo. -El petróleo empuja con efectividad al gas altamente móvil, hacia adelante. Puede ocurrir que el gas quede atrapado por el banco de petróleo, ocupando un espacio que podría contener petróleo residual. -Detrás del banco de petróleo se forma el banco de agua, donde únicamente están presentes el agua inyectada y el petróleo residual (más el gas atrapado).
Consideraciones:
-Cuando se alcanza el llene, el avance del frente continua, pero la tasa de producción de petróleo aumenta y eventualmente es igual a la tasa de inyección de agua (en términos de volúmenes de yacimiento). -Si la saturación de agua inicial de la formación es menor que la requerida para fluir, la producción del petróleo durante esta fase estará libre de agua. -El comienzo de una producción significativa de agua es el signo de que se ha producido la ruptura del frente de agua en el pozo.
Consideraciones:
-Distribución esquemática de los fluidos al momento del abandono. -En esta etapa, la producción de agua aumenta a expensas de la producción de petróleo. El recobro gradual del petróleo detrás del frente se obtiene solamente con la circulación de grandes volúmenes de agua. -Durante esta fase final de inyección, el área barrida aumentara y esto puede proveer suficiente producción de petróleo para justificar la continuación de la inyección. -El proceso finalizará cuando no sea económico. -Al llegar la etapa de agotamiento de la inyección de agua, la porción inundada del yacimiento contendrá únicamente petróleo
Profa. Indira Márquez residual y agua.^ Yacimientos II
Consideraciones de la teoría de Buckley y Leverett (cont):
10.Se forman frentes de separación y se distinguen 2 zonas; zona no invadida (formación del banco de petróleo), zona invadida (formada por le fluido inyectado y el petróleo remanente).
Ecuaciones simplificadas para el cálculo de flujo fraccional de agua (fw) en un desplazamiento de petróleo por agua:
Fuente: Paris, M (2001)
K= permeabilidad en darcies μ= viscosidad, cPs qt= tasa de flujo, Bls/día A= área de flujo, pies 2 P= presión, lpc x= distancia, pies ∆γ= diferencia de las gravedades específicas del agua y petróleo en el yacimiento
Si α<0°, el signo negativo de la ecuación cambia a positivo
Curva típica de flujo fraccional:
1.De acuerdo a Smith y Cobb se puede resumir que la ecuación de flujo fraccional es una relación muy importante, pues permite determinar las tasas de flujo de petróleo y agua en cualquier punto del sistema de flujo considerado. 2.La ecuación de flujo fraccional, también incorpora todos los factores que afectan la eficiencia de desplazamiento (E (^) D) de un proyecto de inyección de agua, como son: las propiedades de los fluidos (viscosidad, densidad y presiones capilares del agua y petróleo), las propiedades de la roca (Ko,Kw,So,Sw) , la tasa de inyección (qw), el gradiente de presión (𝜕𝜕Pc/𝜕𝜕 x) y las propiedades estructurales del yacimiento (∝, dirección de flujo). 3.Para una serie de valores típicos de permeabilidades relativas, la curva de fw vs Sw, cuando se hace cero el gradiente de presión capilar, tiene forma de S invertida como se muestra en la diapositiva siguiente, con saturaciones límites entre Swc y ( l- Sor), entre los cuales el flujo fraccional aumenta desde cero hasta uno. 4.La curva de flujo fraccional es de gran utilidad en la predicción y análisis del comportamiento de yacimientos durante una invasión de agua o de gas.
Curva típica de flujo fraccional de agua (cont):
Si el desplazamiento del petróleo se lleva a cabo a temperatura constante, las viscosidades del agua y del petróleo tienen un valor fijo y la ecuación simplificada de flujo fraccional es estrictamente función de la saturación de agua. Al graficar fw Vs. Sw en papel milimetrado normal se tiene:
Factores que afectan el flujo fraccional (cont.):
Factores que afectan el flujo fraccional (cont.):
Factores que afectan el flujo fraccional (cont.):
Factores que afectan el flujo fraccional (cont.):
