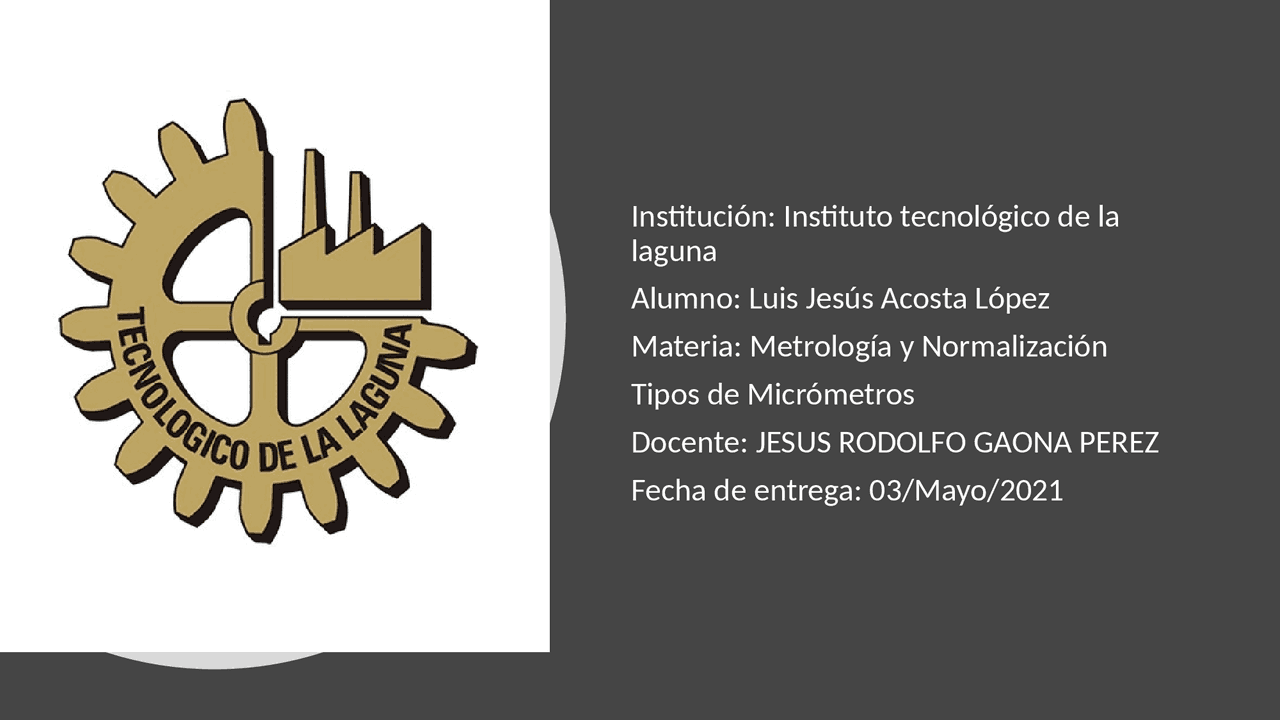

Institución: Instituto tecnológico de la

laguna

Alumno: Luis Jesús Acosta López

Materia: Metrología y Normalización

Tipos de Micrómetros

Docente: JESUS RODOLFO GAONA PEREZ

Fecha de entrega: 03/Mayo/

¿Qué es un micrómetro?

■ Un micrómetro, también llamado Tornillo de Palmer, es un

instrumento de medición cuyo funcionamiento está basado en el

tornillo micrométrico y que sirve para medir las dimensiones de un

objeto con alta precisión, del orden de centésimas de milímetros (0,

mm) y de milésimas de milímetros (0,001mm)

Cuidado del micrómetro

■ Mantenimiento del micrómetro: El micrómetro usado por un largo

período de tiempo o inapropiadamente, podría experimentar alguna

desviación del punto cero; para corregir esto, los micrómetros traen en

su estuche un patrón y una llave.

■ Punto 1: Verificar la limpieza del micrómetro.

antes de guardarlo, no deje de limpiar las superficies del husillo, yunque, y

otras partes, removiendo el sudor, polvo y manchas de aceite , después

aplique aceite anticorrosivo. No olvide limpiar perfectamente las caras de

medición del husillo y el yunque, o no obtendrá mediciones exactas.

■ (^) Punto 2: Utilice el micrómetro adecuadamente Para el manejo adecuado del micrómetro, sostenga la mitad del cuerpo en la mano izquierda, y el manguito o trinquete en la mano derecha, mantenga la mano fuera del borde del yunque. Algunos cuerpos de los micrómetros están provistos con aisladores de calor, si se usa un cuerpo de éstos, sosténgalo por la parte aislada, y el calor de la mano no afectará al instrumento.

■ (^) Punto 4: Asegure el contacto correcto entre el micrómetro y el objeto. Es esencial poner el micrómetro en contacto correcto con el objeto a medir. Use el micrómetro en ángulo recto (90º) con las superficies a medir

PARTES DEL MICROMETR O

TIPOS DE

MICRÓMETRO

S

Micrometros Interiores ■ es un instrumento de medida basado en el tornillo micrométrico y que sirve para medir orificios en objetos con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001mm) (micra) ■ (^) Está formado por 2 puntas que se aproximan o se separan entre sí cuando se gira un tornillo de rosca fina, el cual tiene grabado en su contorno una escala. Hay varios tipos de micrómetros de interiores donde lo que varía es el rango de medida pudiendo ser por ejemplo la máxima medida 30 mm y la mínima es de 5 mm o de 50 mm la máxima y 25 mm la mínima, por lo que es necesario disponer de un micrómetro de interiores para cada campo de medidas o de ejes de prolongación.

Micrómetros para tubo

■ este tipo de micrómetro esta diseñado para

medir el espesor de la pare3d de partes

tubulares, tales como cilindros o collares.

Existen tres tipos los cuales son: 1.- Tope

fijo esférico 2.- Tope fijo y del husill0o

esféricos 3.- Tope flujo tipo cilíndrico

Micrómetros para ranuras ■ (^) En este micrómetro ambos topes tiene un pequeño diámetro con el objeto de medir pernos ranurados, cuñeros, ranuras, etc., el tamaño estándar de la porción de medición es de 3 mm de diámetro y 10 mm de longitud.

MICRÓMETR O PARA CEJA DE LATAS Este micrómetro esta especialmente diseñado para medir los anchos y alturas de cejas de latas.

Micrómetro indicativo ■ (^) Este micrómetro cuenta con un indicador de carátula. El tope del arco `puede moverse una pequeña distancia en dirección axial en su desplazamiento lo muestra el indicador. Este mecanismo permite aplicar una fuerza de medición uniforme a las piezas.

Micrómetro tipo discos

para espesor de papel

■ (^) Este tipo es similar al micrómetro tipo discos de diente de engrane, pero utiliza un husillo no giratorio con el objeto de eliminar torsión sobre la superficie de la pieza, lo que hace adecuado para medir papel o `piezas delgadas.

Micrómetro tipo disco de dientes de engrane

■ El engrane es uno de los

elementos mas importantes

de una maquina, por lo que

su medición con frecuencia

requerida para asegurar las

características deseadas de

una maquina. Para que los

engranes ensamblados

funcionen correctamente,

sus dientes devén engranar

adecuadamente entre ellos

sin cambiar su distancia

entre los dos centros de

rotación.
