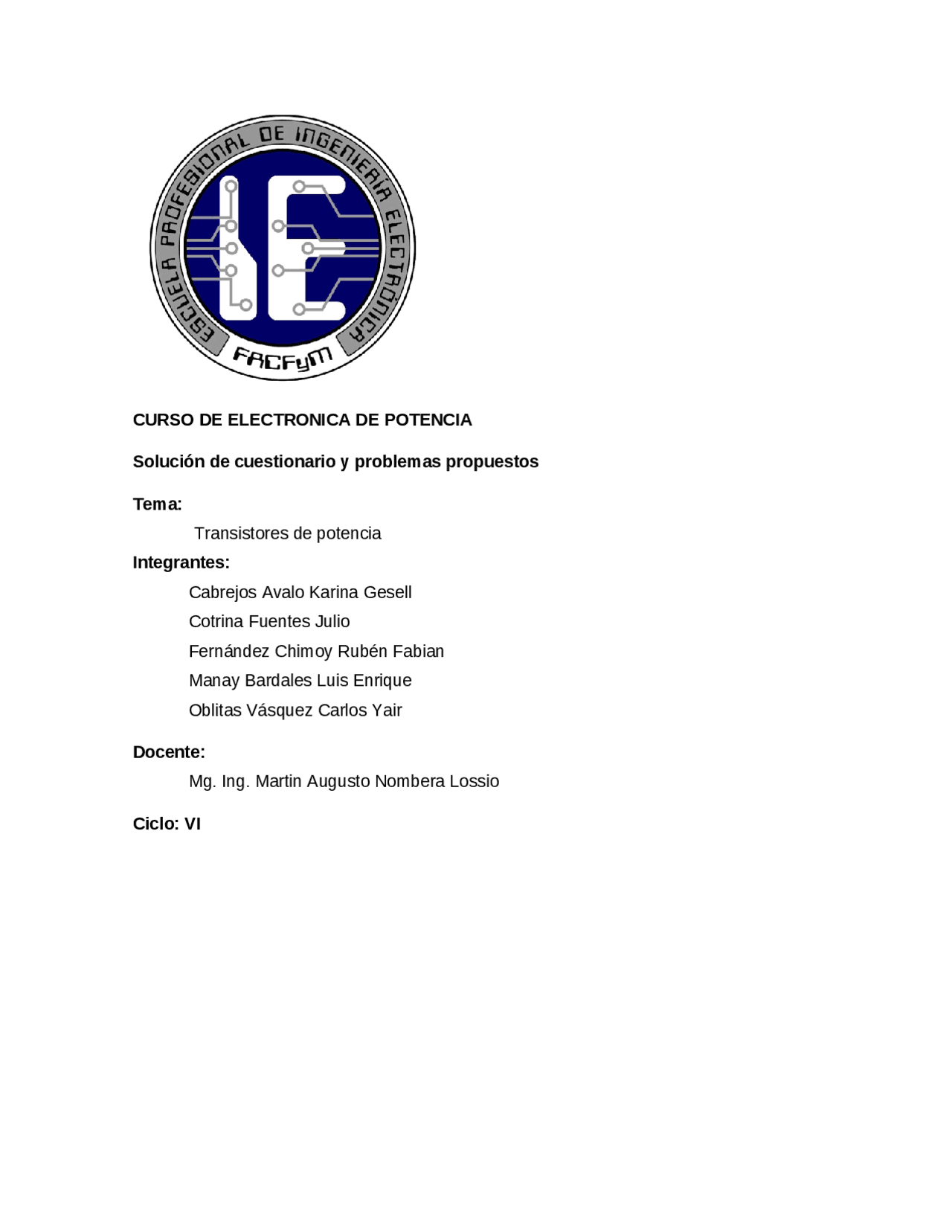

CURSO DE ELECTRONICA DE POTENCIA Solución de cuestionario y problemas propuestos Tema: Transistores de potencia Integrantes: Cabrejos Avalo Karina Gesell Cotrina Fuentes Julio Fernández Chimoy Rubén Fabian Manay Bardales Luis Enrique Oblitas Vásquez Carlos Yair Docente: Mg. Ing. Martin Augusto Nombera Lossio Ciclo: VI
4.14 .- La temperatura máxima en la unión del MOSFET del problema 4.13 es T^ j =^150 ℃^ y a la temperatura ambiente es T^ A =^32 ℃. Si las resistencias térmicas son RJC =^1 K^ / W^ y RCS =^1 K^ / W , calcule la resistencia térmica del disipador RSA. (Nota K = ℃ + 273 ¿ SOLUCIÓN T (^) J = 150 ℃ + 273 = 423 K T (^) A = 32 ℃ + 273 = 305 K RJC = 1 K / W RCS = 1 K / W RSA = ¿? Las resistencias RJC = RCS entonces: T (^) c =
T (^) J − T (^) c RJC
ID2 = IT - ID ID2 = 150A – 86.6A = 63.4A = 42.27% △I = 57,73% - 42,27% = 15,46% b) Re1 = Re2 = 20mΩ ID1 + ID2 =IT VCE1 + ID1.Re1 = VCE2 + ID2.Re2 = VCE2 = Re2(IT – ID1) ……………………. ecuación 4. ID1 = VCE2 - VCE1 + IT. Re Re1 + Re ID1 = 1.1v - 1.5v + 150 *20mΩ 20mΩ + 20mΩ ID1 = -0.4v + 3v 40mΩ ID1 = 2.6v 40mΩ ID1 = 65A = 43.3% ID2 = IT - ID ID2 = 150A – 65A = 85A = 56,6% △I = 56,666% - 43,333% = 13,333%
4.16. Un transistor funciona como interruptor troceador a una frecuencia de fs = 20 kHz. La configuración del circuito se muestra en la figura. El voltaje de entrada de cd del troceador es Vs = 400 V y la corriente de la carga es IL = 120A. Los tiempos de conmutación son tr = 1 μs y tf = 3 μs. Determine los valores de (a) Ls (b) Cs; (c) Rs en condición de amortiguamiento critico; (d) Rs si el tiempo de descarga se limita a un tercio del periodo de conmutación; (e) Rs si el tiempo de descarga se limita a 5% de la corriente de la carga, y (f) la perdida de potencia debido al amortiguador RC Ps, ignorando el efecto del inductor Ls en el voltaje del capacitor amortiguador Cs. Suponga que VCE (sat) = 0 Datos: Fs = 20 kHz Vs = 400 V IL= 120 A tr = 1 μs tf = 3 μs VCE (sat) = 0 Solución: En condición de amortiguamiento critico: a) Ls: Ls = Vs ∗ tr IL =¿ Ls = 400 ∗ 1 μ s 120 =3.33 μ H
