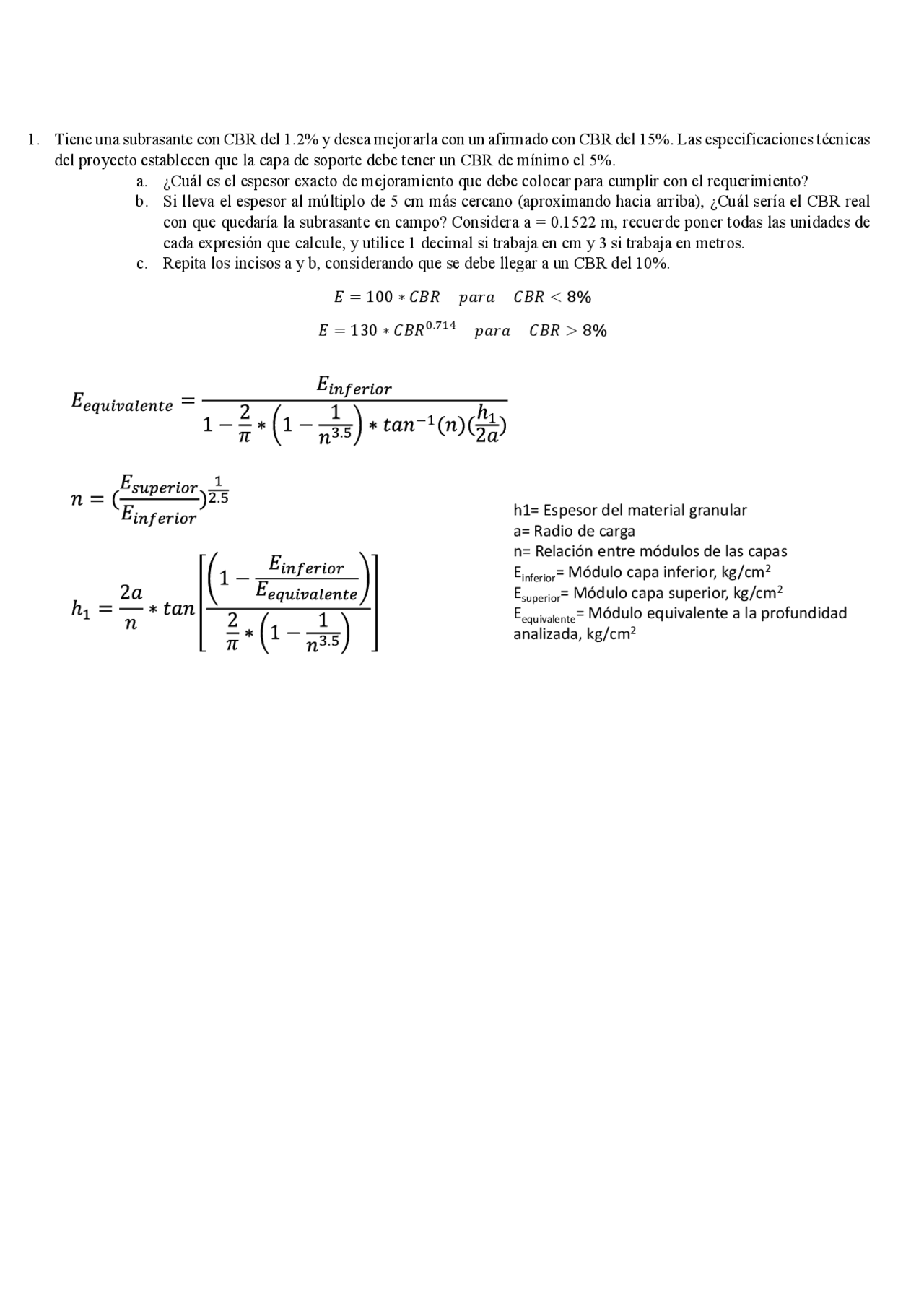

1. Tiene una subrasante con CBR del 1.2% y desea mejorarla con un afirmado con CBR del 15%. Las especificaciones técnicas
del proyecto establecen que la capa de soporte debe tener un CBR de mínimo el 5%.
a. ¿Cuál es el espesor exacto de mejoramiento que debe colocar para cumplir con el requerimiento?
b. Si lleva el espesor al múltiplo de 5 cm más cercano (aproximando hacia arriba), ¿Cuál sería el CBR real
con que quedaría la subrasante en campo? Considera a = 0.1522 m, recuerde poner todas las unidades de
cada expresión que calcule, y utilice 1 decimal si trabaja en cm y 3 si trabaja en metros.
c. Repita los incisos a y b, considerando que se debe llegar a un CBR del 10%.
= 100 ∗ < 8%
= 130 ∗
.
> 8%
h1= Espesor del material granular
a= Radio de carga
n= Relación entre módulos de las capas
E
inferior
= Módulo capa inferior, kg/cm
2
E
superior
= Módulo capa superior, kg/cm
2
E
equivalente
= Módulo equivalente a la profundidad
analizada, kg/cm
2
Ecuaciones
