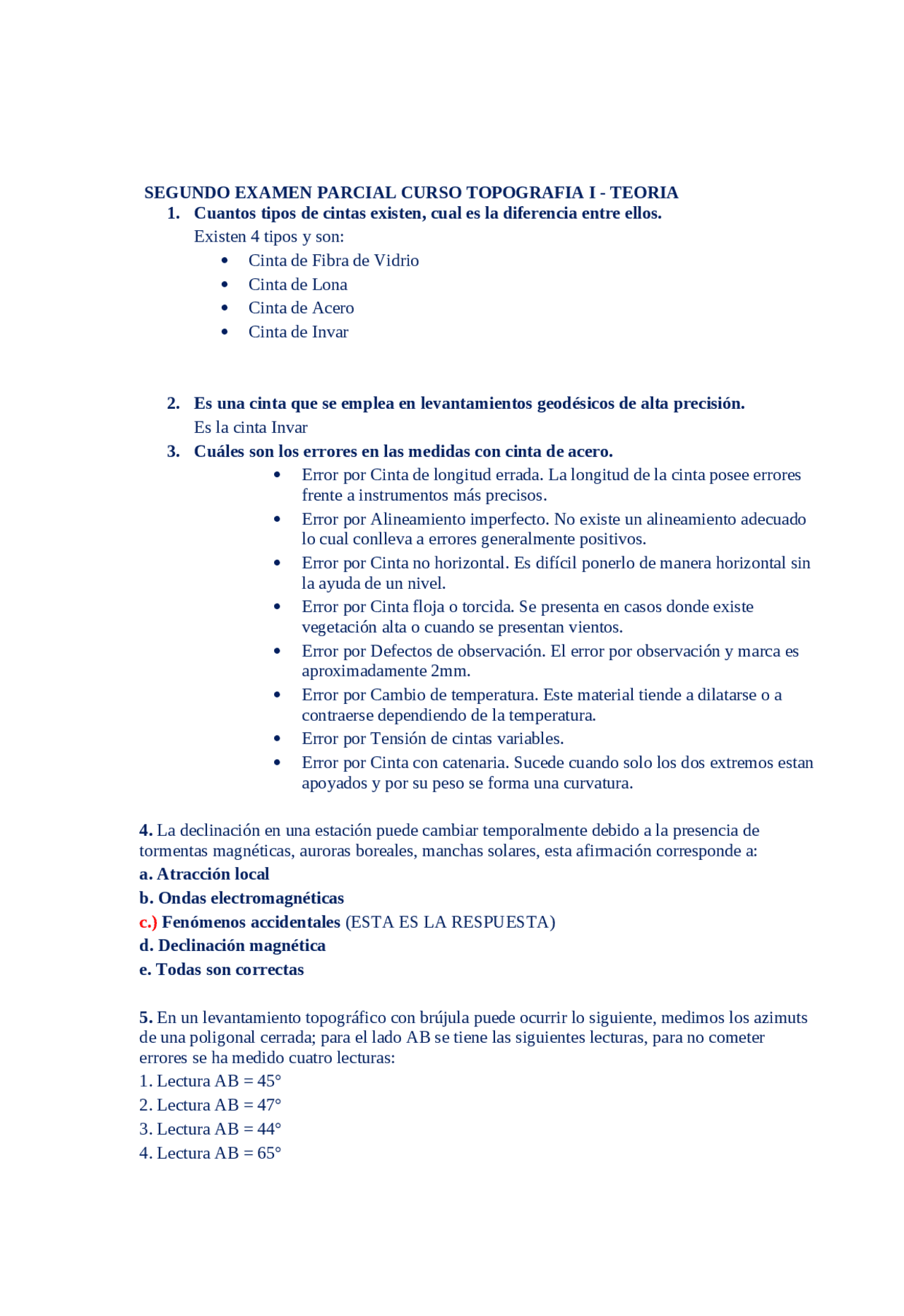

SEGUNDO EXAMEN PARCIAL CURSO TOPOGRAFIA I - TEORIA
1. Cuantos tipos de cintas existen, cual es la diferencia entre ellos.
Existen 4 tipos y son:
Cinta de Fibra de Vidrio
Cinta de Lona
Cinta de Acero
Cinta de Invar
2. Es una cinta que se emplea en levantamientos geodésicos de alta precisión.
Es la cinta Invar
3. Cuáles son los errores en las medidas con cinta de acero.
Error por Cinta de longitud errada. La longitud de la cinta posee errores
frente a instrumentos más precisos.
Error por Alineamiento imperfecto. No existe un alineamiento adecuado
lo cual conlleva a errores generalmente positivos.
Error por Cinta no horizontal. Es difícil ponerlo de manera horizontal sin
la ayuda de un nivel.
Error por Cinta floja o torcida. Se presenta en casos donde existe
vegetación alta o cuando se presentan vientos.
Error por Defectos de observación. El error por observación y marca es
aproximadamente 2mm.
Error por Cambio de temperatura. Este material tiende a dilatarse o a
contraerse dependiendo de la temperatura.
Error por Tensión de cintas variables.
Error por Cinta con catenaria. Sucede cuando solo los dos extremos estan
apoyados y por su peso se forma una curvatura.
4. La declinación en una estación puede cambiar temporalmente debido a la presencia de
tormentas magnéticas, auroras boreales, manchas solares, esta afirmación corresponde a:
a. Atracción local
b. Ondas electromagnéticas
c.) Fenómenos accidentales (ESTA ES LA RESPUESTA)
d. Declinación magnética
e. Todas son correctas
5. En un levantamiento topográfico con brújula puede ocurrir lo siguiente, medimos los azimuts
de una poligonal cerrada; para el lado AB se tiene las siguientes lecturas, para no cometer
errores se ha medido cuatro lecturas:
- Lectura AB = 45°
- Lectura AB = 47°
- Lectura AB = 44°
- Lectura AB = 65°
Analice y defina su respuesta: En este caso se debe tomar en cuenta los datos mas que mas se
aproximan(45°, 47°, 44°) y el dato que más se aleja(65°) lo descartamos porque alteraría el
promedio de medidas de tendencia central dado que es un dato no común. Por lo tanto, se saca
un PROMEDIO DE LOS AZIMUTS ((45°0’0’’, 47°0’0’’, 44°0’0’’)=45.3=45°.
6. Ud. A realizado un levantamiento de una poligonal cerrada con brújula y wincha, indique cual
fue el procedimiento.
Primero identificamos nuestro punto inicial y final (que será el mismo punto) de la
poligonal cerrada.
Luego identificamos los vértices de nuestro polígono cerrado de tal manera que la
distancia entre puntos consecutivos no sea mayor a los 20 metros. Y si es posible
plantamos estacas en cada vértice.
Entre dos puntos consecutivos le sacamos la distancia con una cinta métrica.
Consecuentemente tizamos un cordel de nailon para tomar el azimut entre los vértices
consecutivos del polígono. El cordel se usa con la finalidad de tener mayor precisión ya
que evita errores causados por el magnetismo.
Se toma el azimut de puntos consecutivos de ida y vuelta. Dado el ejemplo de A hacia B
y otra de B hacia A. De manera consecutiva para todos los lados del polígono.
Se toma los apuntes respectivos y luego se determina el Angulo interno de la poligonal
cerrada.
Finalmente se determina el error de la suma de ángulos internos y se hacen las
compensaciones. Así mismo se conocen las coordenadas norte y este.
7. Ud. A realizado un levantamiento de una poligonal abierta con brújula y wincha, mencione
los problemas que se ha presentado.
Primero identificamos nuestro punto inicial y final de la poligonal abierta.
Luego identificamos los vértices de nuestro polígono abierto de tal manera que la
distancia entre puntos consecutivos no sea mayor a los 20 metros. Y si es posible
plantamos estacas en cada vértice.
Entre dos puntos consecutivos le sacamos la distancia con una cinta métrica.
Consecuentemente tizamos un cordel de nailon para tomar el azimut entre los vértices
consecutivos del polígono. El cordel se usa con la finalidad de tener mayor precisión ya
que evita errores causados por el magnetismo.
Se toma el azimut de puntos consecutivos de ida y vuelta. Dado el ejemplo de A hacia B
y otra de B hacia A. De manera consecutiva para todos los lados del polígono.
8. Explique detalladamente la forma de obtener una distancia AB con los dos puntos no visibles.
Primero trazamos una línea auxiliar desde el punto A de tal manera que se encuentre
linbre de obstáculos.
Segundo se traza una línea perpendicular desde el punto B hacia la línea auxiliar que
viene de A(dicho punto se identificara como B’). De tal manera que se busca forma un
triángulo rectángulo.
Tercero, ya teniendo las distancias de (A a B’) y de (B a B’), quiere decir que se tiene las
distancias de los ctetos de un triangulo rectángulo.
Finalmente aplicamos el teorema de Pitagoras. Donde la distancia de A hacia B será
igual a la formula.
