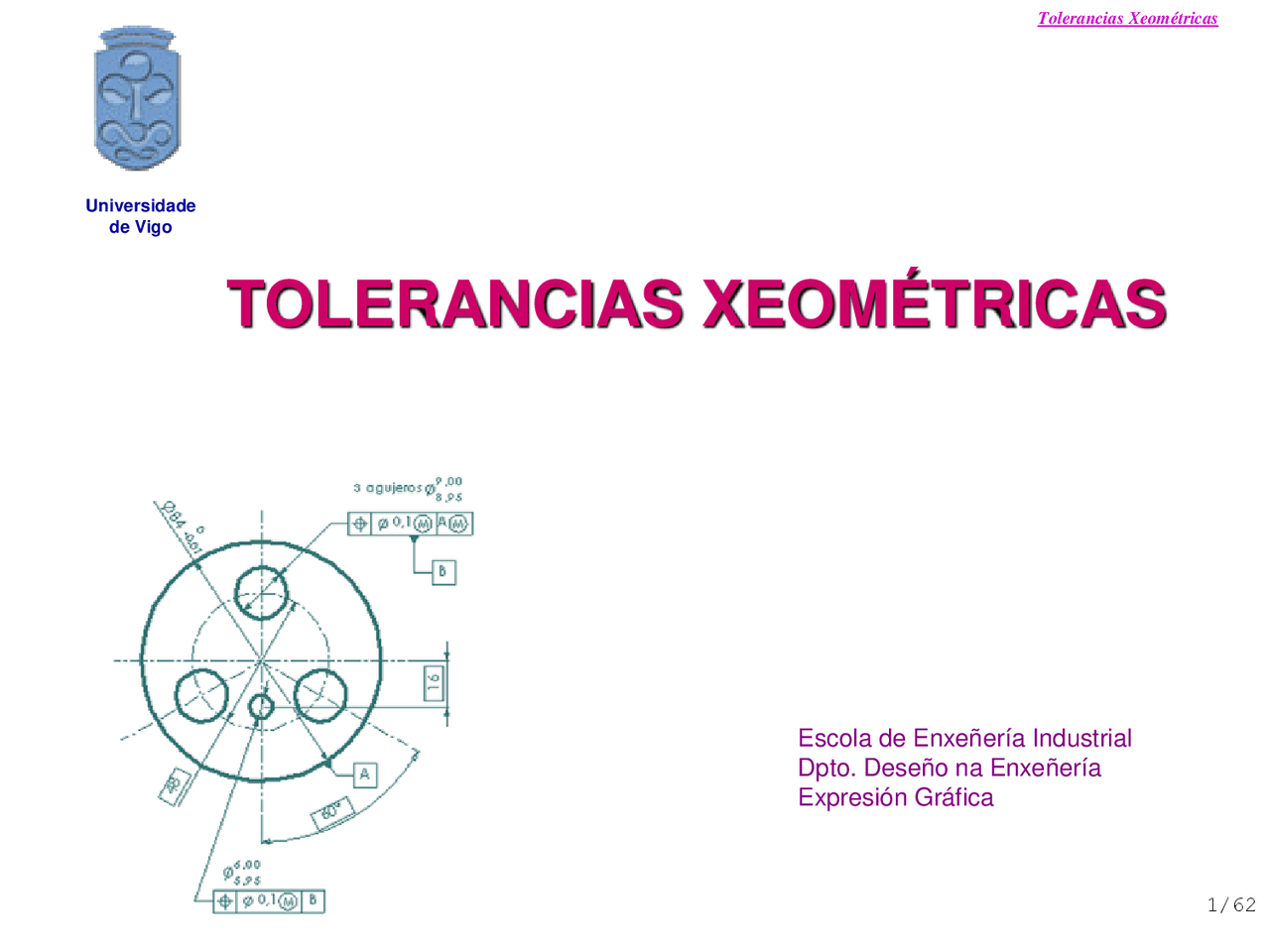

TOLERANCIAS XEOMÉTRICAS

Escola de Enxeñería Industrial

Dpto. Deseño na Enxeñería

Expresión Gráfica

Universidade de Vigo

• Dimensionais / Medida / Tamaño => Control local
• Xeométricas / Forma, posición, orientación => Control máis global

=> Cando non chega coas dimensionais

OBXECTIVO: Garantir intercambiabilidade / funcionamento

Tolerancias Xeométricas:

ESPECIFICACIÓN

• Só cando sexa necesario para asegurar aptitude da peza (Custo).
• Deben ser o máis grandes posible , respetando os requisitos do deseño.
• A indicación de TX non implica métodos particulares de producción.
• A TX define o tamaño e a forma da ZT.

TOLERANCIAS MACROMÉTRICAS

5, 4,

Φ

2, Φ

1,

Ex.: Pasador (eixo)

Exemplo de aplicación

“Non se poden controlar tódalas formas só mediante as dimensións”

 Ineficiencia => Necesidade de T.X.

TOLERANCIAS MACROMÉTRICAS

Posibles pezas reais

SOLUCIÓN: con T.X.

• Ex-

CARACTERÍSTICAS DOS ELEMENTOS E SÍMBOLOS

TIPO CARACTERÍSTICA Ref SÍMBOLO

ELEMENTOS

SIMPLES

(Forma)

FORMA

Rectitude Non

Planicidade Non

Redondez Non

Perfiles

Cilindricidade Non

SIMPLES OU

ASOCIADOS

(Forma)

Forma de liña Non/Si

Forma de superficie Non/Si

ELEMENTOS

ASOCIADOS

Orientación

Paralelismo Si

Perpendicularidade Si

Angularidade / Inclinac. Si

Situación /

localización

Posición Non/Si

Coaxialidade /Concentr Si

Simetría Si

Oscilación /

alabeo

Parcial/Circ.(radial/axial)

Total (radial/axial)

Eje del cilindro controlado contenido en el interior de un cilindro de Φ = 0,1 mm

Superficie plana contenida entre dos planos paralelos Separados 0,05 mm

El contorno circular de una sección transversal contenido entre dos circunf. concéntricas cuya diferencia de radios sea 0,05 mm

Superficie cilíndrica contenida entre dos cilindros coaxiales cuya diferencia de radios sea 0,05 mm

FORMA

Rectitud

Planicidad

Redondez

Cilindridad

Consultar UNE-EN-ISO 1101:

ORIENTACIÓN

SITUACIÓN

Inclinación

Posición

Concentric. y Coaxialidad

Simetría

OSCILACIÓN / ALABEO

Parcial

Total

Radial

Axial

Radial

Axial

OSCILACIÓN TOTAL RADIAL: En toda la superficie cilíndrica, la máx. oscilación está limitada por dos cilindros coaxiales cuya diferencia de radios es 0,1 mm, y cuyos ejes coinciden con el de referencia A-B, durante varias revoluciones de la pieza alrededor de dicho eje y con desplazamiento axial del equipo de medida

OSCILACIÓN TOTAL AXIAL: En toda la superficie especificada (cara lateral), la máx. oscilación axial está limitada por dos planos paralelos separados 0,1 mm, y perpendiculares al eje de referencia A, durante varias revoluciones de la pieza alrededor de dicho eje y con desplazamiento radial del instrumento de medida

OSCILACIÓN CIRCULAR AXIAL En cualquier posición de medición axial, la oscilación máx. del contorno de la sección está limitado por dos círculos paralelos (sup. cilind.) separados 0,1 mm y centro en el eje de referencia A, durante una revolución completa.

Punto Línea (2 Ptos) Superficies

Referencia parcial

Cotas de la zona de referencia

Referencias parciales: símbolos

Recuadro de referencia parcial: círculo dividido en dos por una horizontal

Compartimento inferior: letra (elem. de referencia) + cifra (nº de Ref. Parcial)

Compartimento superior: INFO complementarias (cotas de la zona de Ref. Parcial)

Si no hay espacio suficiente dentro =>INFO fuera ligada por línea de referencia.

A

B

40x

Debe acotarse su posición en los 3 casos:

INDICACIÓN DE ELEMENTO CONTROLADO

Peza con 3 partes cilíndricas (3 eixos distintos): a) Directamente sobre elemento ou prolongación b) Sobre liña de cota ou prolongación (referido a: eixo, plano de simetría ou centro)

(Eixo do tramo esquerdo)

(Xeneratrices cilindro medio / superficie)

(Eixo común)

(Xeneratrices cilindro lateral / superficie)

Flecha sobre liña de Ref. dunha superficie Eixo / Plano de simetría

INDICACIÓN DAS REFERENCIAS

• Referencias múltiples

(Referencia común: tramos 1,3)

(Referencia múltiple con prioridades)

(Referencia múltiple sin prioridades)

REFERENCIAS MÚLTIPLES: con prioridades
