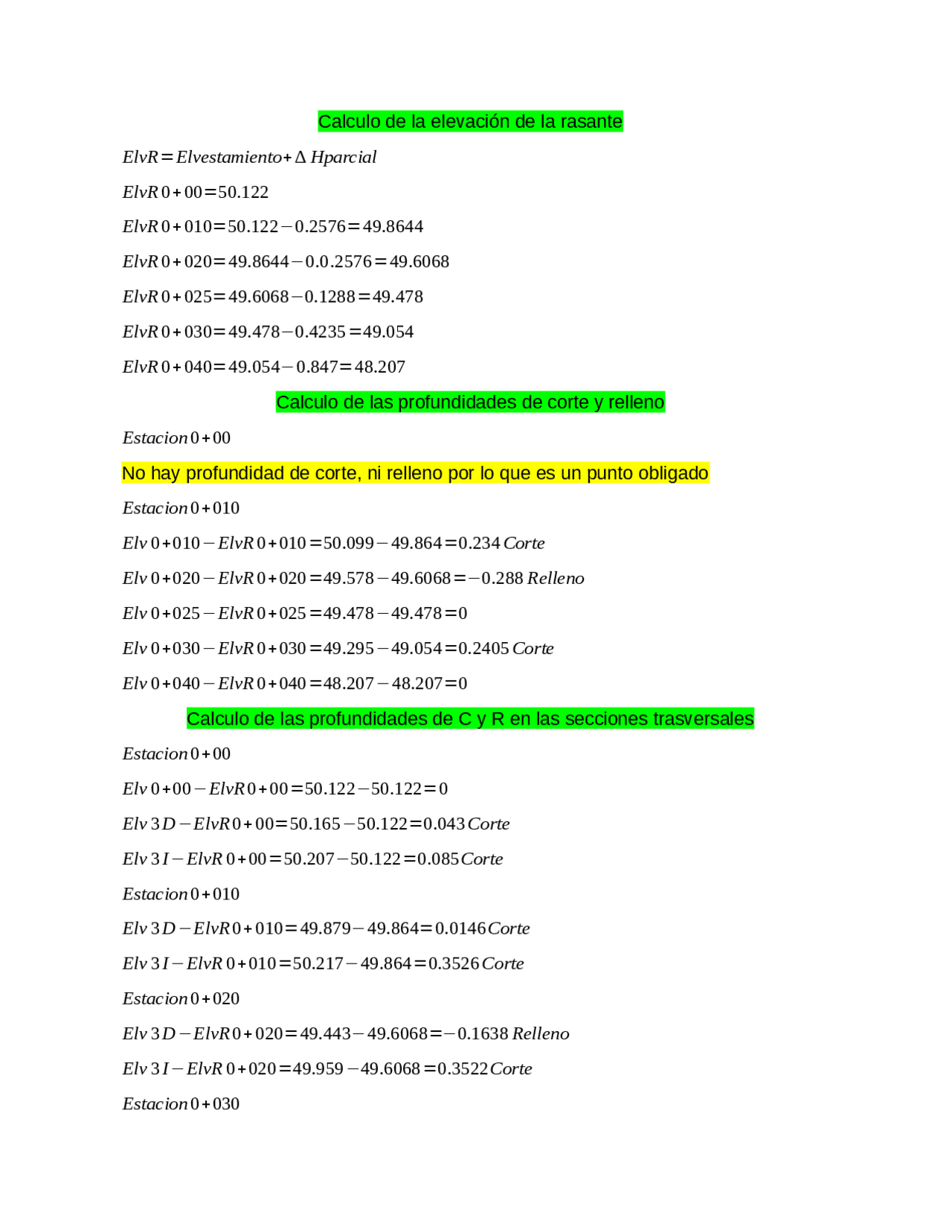

Calculo de la elevación de la rasante
ElvR=Elvestamiento+∆ Hparcial
ElvR 0+00=50.122
ElvR 0+010=50.122−0.2576=49.8644
ElvR 0+020=49.8644−0.0.2576 =49.6068
ElvR 0+025=49.6068−0.1288=49.478
ElvR 0+030=49.478−0.4235=49.054
ElvR 0+040=49.054−0.847=48.207
Calculo de las profundidades de corte y relleno
Estacion 0+00
No hay profundidad de corte, ni relleno por lo que es un punto obligado
Estacion 0+010
Elv 0+010−ElvR 0+010 =50.099−49.864=0.234 Corte
Elv 0+020−ElvR 0+020 =49.578−49.6068=−0.288 Relleno
Elv 0+025−ElvR 0+025 =49.478−49.478=0
Elv 0+030−ElvR 0+030 =49.295−49.054=0.2405 Corte
Elv 0+040−ElvR 0+040 =48.207−48.207=0
Calculo de las profundidades de C y R en las secciones trasversales
Estacion 0+00
Elv 0+00−ElvR 0+00 =50.122−50.122=0
Elv 3D−ElvR 0+00=50.165−50.122=0.043 Corte
Elv 3I−ElvR 0+00=50.207−50.122 =0.085 Corte
Estacion 0+010
Elv 3D−ElvR 0+010=49.879−49.864=0.0146Corte
Elv 3I−ElvR 0+010=50.217−49.864 =0.3526 Corte
Estacion 0+020
Elv 3D−ElvR 0+020=49.443−49.6068=−0.1638 Relleno
Elv 3I−ElvR 0+020=49.959 −49.6068=0.3522Corte
Estacion 0+030
