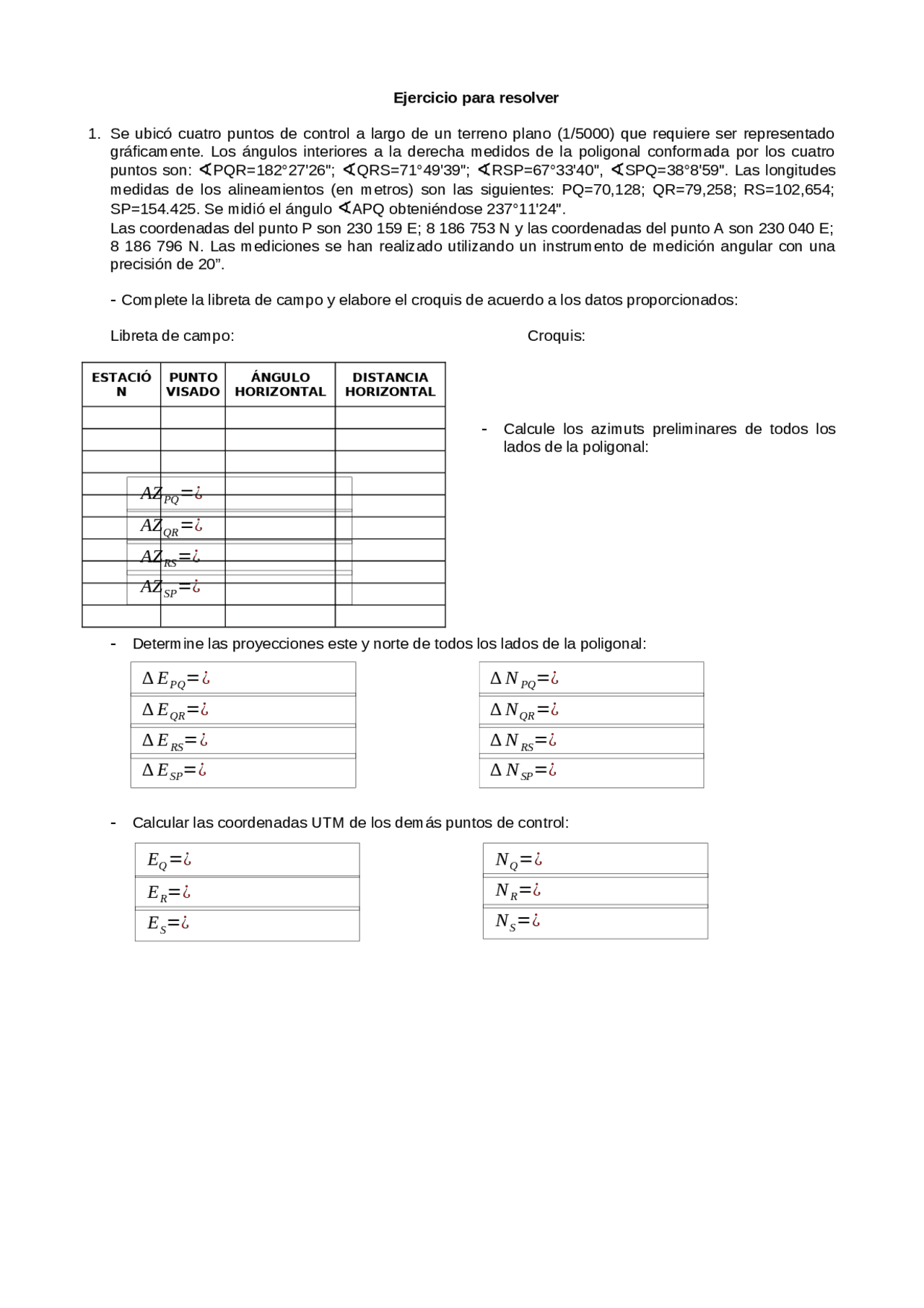

Ejercicio para resolver
1. Se ubicó cuatro puntos de control a largo de un terreno plano (1/5000) que requiere ser representado
gráficamente. Los ángulos interiores a la derecha medidos de la poligonal conformada por los cuatro
puntos son:
∢
PQR=182°27'26";
∢
QRS=71°49'39";
∢
RSP=67°33'40",
∢
SPQ=38°8'59". Las longitudes
medidas de los alineamientos (en metros) son las siguientes: PQ=70,128; QR=79,258; RS=102,654;
SP=154.425. Se midió el ángulo
∢
APQ obteniéndose 237°11'24".
Las coordenadas del punto P son 230 159 E; 8 186 753 N y las coordenadas del punto A son 230 040 E;
8 186 796 N. Las mediciones se han realizado utilizando un instrumento de medición angular con una
precisión de 20”.
-Complete la libreta de campo y elabore el croquis de acuerdo a los datos proporcionados:
Libreta de campo: Croquis:
-Calcule los azimuts preliminares de todos los
lados de la poligonal:
-Determine las proyecciones este y norte de todos los lados de la poligonal:
-Calcular las coordenadas UTM de los demás puntos de control:
AZPQ=¿
AZQR =¿
AZRS=¿
AZSP=¿
∆ EPQ =¿
∆ EQ R=¿
∆ ERS =¿
∆ ESP =¿
∆ N PQ=¿
∆ NQR=¿
∆ N RS=¿
∆ N SP =¿
EQ=¿
ER=¿
ES=¿
NQ=¿
NR=¿
NS=¿
ESTACIÓ
N
PUNTO
VISADO
ÁNGULO
HORIZONTAL
DISTANCIA
HORIZONTAL
