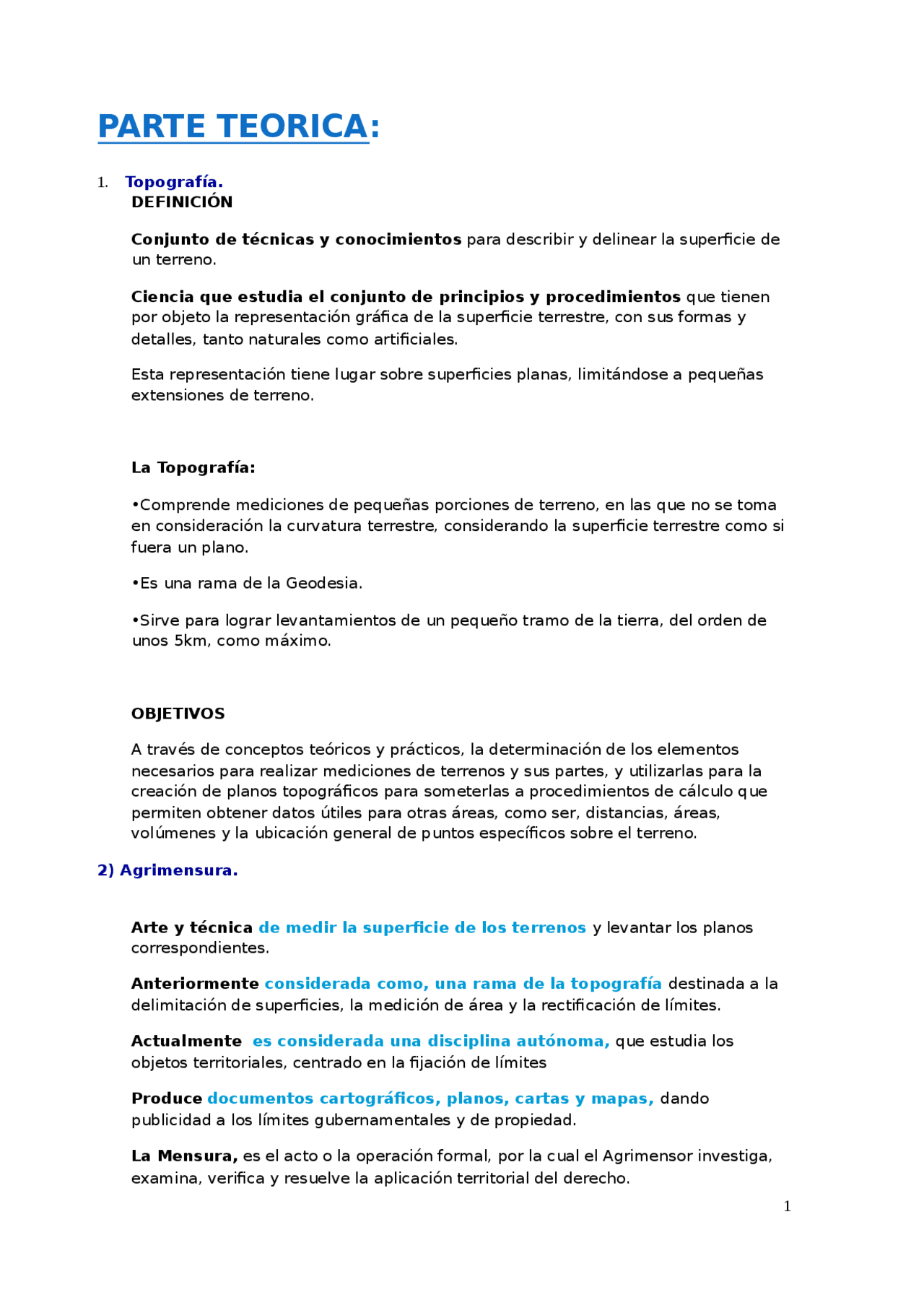

PARTE TEORICA:
1. Topografía.
DEFINICIÓN
Conjunto de técnicas y conocimientos para describir y delinear la superficie de un terreno.
Ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie terrestre, con sus formas y detalles, tanto naturales como artificiales.
Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno.
La Topografía:
•Comprende mediciones de pequeñas porciones de terreno, en las que no se toma en consideración la curvatura terrestre, considerando la superficie terrestre como si fuera un plano.
•Es una rama de la Geodesia.
•Sirve para lograr levantamientos de un pequeño tramo de la tierra, del orden de unos 5km, como máximo.
OBJETIVOS
A través de conceptos teóricos y prácticos, la determinación de los elementos necesarios para realizar mediciones de terrenos y sus partes, y utilizarlas para la creación de planos topográficos para someterlas a procedimientos de cálculo que permiten obtener datos útiles para otras áreas, como ser, distancias, áreas, volúmenes y la ubicación general de puntos específicos sobre el terreno.
2) Agrimensura.
Arte y técnica de medir la superficie de los terrenos y levantar los planos correspondientes.
Anteriormente considerada como, una rama de la topografía destinada a la delimitación de superficies, la medición de área y la rectificación de límites.
Actualmente es considerada una disciplina autónoma, que estudia los objetos territoriales, centrado en la fijación de límites
Produce documentos cartográficos, planos, cartas y mapas, dando publicidad a los límites gubernamentales y de propiedad.
La Mensura, es el acto o la operación formal, por la cual el Agrimensor investiga, examina, verifica y resuelve la aplicación territorial del derecho.
OBJETIVOS de la AGRIMENSURA
Proveer información con precisión y exactitud, para fines de registros y contratos inmobiliarios, catastros, límites territoriales, municipales y gubernamentales e ingenierías aplicables a la construcción estructural y de vías.
Con el fin de cumplir su objetivo, se nutre de la topografía, geometría, ingeniería, trigonometría, matemáticas, física, derecho, geomorfología, edafología, arquitectura, historia, computación y teledetección.
3) Planimetría. Puede entenderse a la planimetría como la parte de la topografía dedicada al estudio de los procedimientos y los métodos que se ponen en marcha para lograr representar a escala los detalles de un terreno sobre una superficie plana. Lo que hace la planimetría es prescindir del relieve y la altitud para lograr una representación en dirección horizontal.
4) Metro. En 1983 la Confederación General de Pesos y Medidas definió el metro como: **La longitud de un haz de luz que viaja en el vacío en un tiempo de 1/299.799.458 segundos.
- Medir.** Determinar la longitud, extensión, volumen o capacidad de una cosa por comparación con una unidad establecida que se toma como referencia, generalmente mediante algún instrumento graduado con dicha unidad. 6) Medición angular. Existen dos tipos de mediciones angulares en la topografia: Las horizontales y las verticales. Se tienen en cuenta una linea de referencia con respecto a la cual se hace girar uno de los lados en sentido horario, en donde el angulo determinado se denomina amplitud, 7) Medición lineal. En los levantamientos planimetricos topograficos se realizan mediciones lineales con cintas metricas(cintas de metal normal invariable o cinta de plastico), estaciones totales.
8) Errores de Medición. Ninguna medición es exacta y nunca se conoce el valor verdadero de lo que se está midiendo (los valores exactos o verdaderos existen pero no pueden determinarse). Toda medición tiene error. La magnitud exacta del error tampoco se puede conocer. Pueden ser por:
- Equivocación Diferencia con respecto al valor verdadero, causada por la falta de atención del topógrafo. Las equivocaciones se pueden eliminar si se trabaja con cuidado y se revisa el trabajo hecho. Ej: anotar 276,93 m en lugar de 267,93 m
- Error
Aquí el circulo se ha dividido en 400 unidades, de tal manera que ¼ de circulo o cuadrante equivale a 100 unidades, estas unidades se llaman grados centesimales, los cuales a su vez se subdividen en minutos y segundos centesimalmente.
13) Radián. Un radián se define como la medida de un ángulo central cuyos lados cortan un arco igual en longitud al radio en la circunferencia. 14) Grado Sexagesimal. Es cada uno de los noventa ángulos iguales en que puede dividirse un ángulo recto.
15) Grado Centesimal.
Es cada uno de los cien grados iguales en que puede dividirse un ángulo recto.
16) Sistemas de Coordenadas Ortogonales Planas.
En la topografía Es un sistema que utiliza uno o más números ( coordenadas )para determinar unívocamente la posición de un punto o de otro objeto geométrico. Las coordenadas cartesianas se usan por ejemplo para definir un sistema cartesiano o sistema de referencia respecto ya sea a un solo eje (línea recta), respecto a dos ejes (un plano) que se cortan en un punto llamado origen de coordenadas. En el plano, las coordenadas cartesianas se denominan abscisa y ordenada en donde la abscisa es la y y la ordenada es la x. 17) Sistemas de Coordenadas Polares Planas. El sistema de coordenadas polares es un sistema de coordenadas bidimensional en el cual cada punto o posición del plano se determina por un ángulo y una distancia. 18) El origen de Coordenadas Planas.
Es el punto de referencia de un sistema de coordenadas.
19) Coordenadas - Rectangular - Polar – Relación
Coordenadas: Son elementos que se usan para fijar donde está posicionado un punto en un espacio, se representan con números o letras conformando un sistema y con ello puede hallarse la posición de un punto, una recta o un plano.
Coordenadas rectangulares: Las coordenadas rectangulares se definen como la distancia al origen de las proyecciones ortogonales de un punto dado sobre cada uno de los ejes.
Coordenadas polares:
Las coordenadas polares o sistemas polares son un sistema de coordenadas bidimensional en el cual cada punto del plano se determina por una distancia y un ángulo. En el plano de ejes xy con centro de coordenadas en el punto O se puede definir un sistema de coordenadas polares de un punto M del plano, definidas por la distancia r al centro de coordenadas, y el ángulo \theta del vector de posición sobre el eje x.
20) Sistemas de Coordenadas Geográficas.
Las coordenadas geográficas son un sistema de referencia que utiliza las dos coordenadas angulares,latitud (Norte y Sur) y longitud (Este y Oeste) y sirve para determinar los laterales de la superficie terrestre (o en general de un círculo o un esferoide). La latitud mide el ángulo entre cualquier punto y el ecuador. Las líneas de latitud se denominan paralelos. La latitud es el ángulo que existe entre un punto cualquiera y el Ecuador, medida sobre el meridiano que pasa por dicho punto La longitud mide el ángulo a lo largo del Ecuador desde cualquier punto de la Tierra. Se acepta que Greenwich en Londres es la longitud 0 en la mayoría de las sociedades modernas. Las líneas de longitud son círculos máximos que pasan por los polos y se llaman meridianos. 21) Rumbos. Referencias. Rumbo Inverso. Contra Rumbo.
