GRUPO 1 : Mateo Castrillon Vega, Daniel Diaz Vargas, Janine fadúl Pacheco, Valentina

Martínez Furnieles, Yulisa Alvares Vergara.

COORDENADAS PRINCIPALES: (G,3)

PUNTOS: (D, U, X, H, 11)

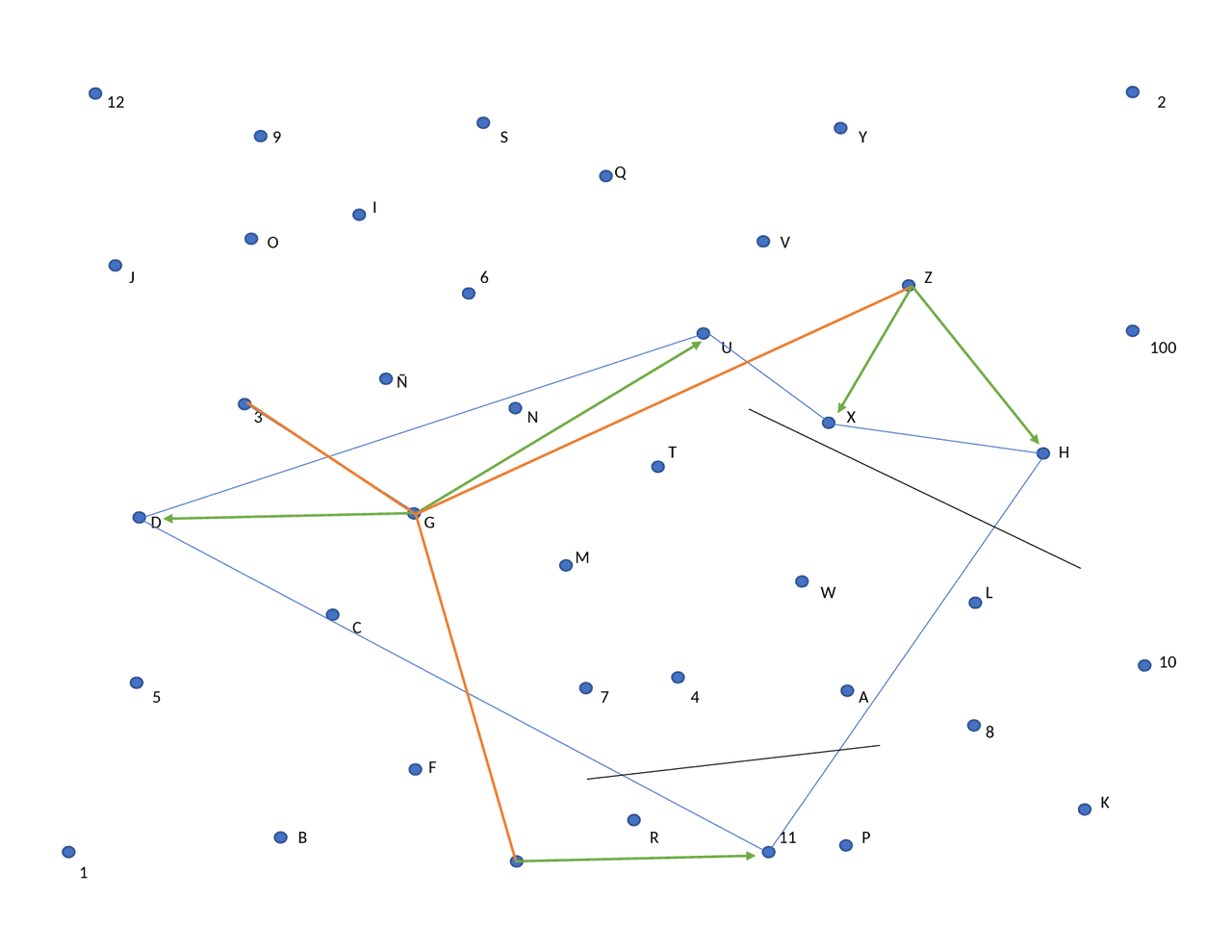

PASOS PARA LA CONTRUCCION DE LA POLIGONAL:

 Se Realizas las respectivas uniones, tomando como punto de partida D y de esta

forma seguir con U, X, H y 11, hasta cerrar nuevamente con el punto D.

 Se presenta la figura de una poligonal cerrada.

 Tomando la coordenada principal (G), unidos los puntos observados de la

poligonal, los cuales son: punto (D, U).

 Se presenta una columna de árboles, la cual impide observar los puntos (X, H).

 Se realiza el primer cambio, haciendo la unión del punto G al punto Z, para lograr

la observación de los puntos (X, H) y hacemos las respectivas uniones.

 Observamos que desde el punto G y Z no podemos hacer percepción del punto 11,

debido a otra columna de arboles la cual nos impide su localización.

 Realizamos el segundo cambio, partiendo desde el punto G al punto E, ya que,

desde este punto es posible hacer la localización del punto 11.
