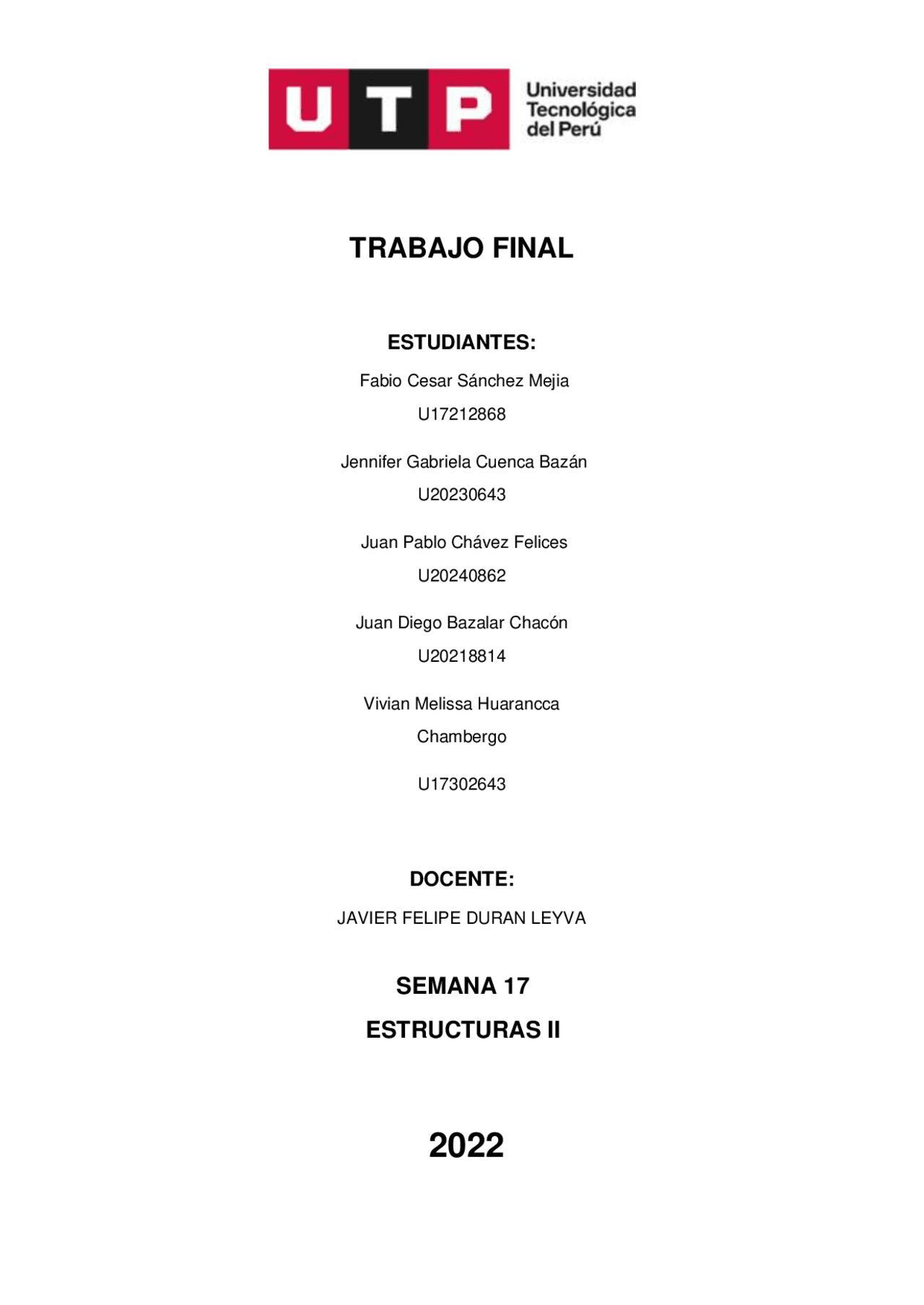

TRABAJO FINAL

ESTUDIANTES:

Fabio Cesar Sánchez Mejia

U

Jennifer Gabriela Cuenca Bazán

U

Juan Pablo Chávez Felices

U

Juan Diego Bazalar Chacón

U

Vivian Melissa Huarancca

Chambergo

U

DOCENTE:

JAVIER FELIPE DURAN LEYVA

SEMANA 17

ESTRUCTURAS II

1. MEMORIA DESCRIPTIVA

La presente memoria tiene por objeto la descripción y justificación de los distintos elementos

que configuran la estructura del proyecto multifamiliar ubicado en Breña, Perú.

1.1. DESCRIPCIÓN GENERAL DEL PROYECTO

El proyecto se ubica en Breña, cuenta con cuatro plantas y se clasifica como una vivienda

multifamiliar. Este se dispone de un lote de 10 de frente por 30 de fondo.

1.2. CÁLCULOS POR ORDENADOR

Para la obtención del dimensionado básico de los elementos estructurales se ha dispuesto

de un programa informático que reúne las condiciones establecidas en Normativa. Usando

Excel a partir de las fórmulas establecidas para los cálculos de predimensionamiento de

columnas, vigas, losas y muros se establecen los criterios de discretización, análisis y

metodología de comprobación que realizo dicho programa.

1.3. MATERIALES A UTILIZAR

Los materiales por utilizar se considerarán para hallar las cargas siguiendo los coeficientes

brindados por la Norma Técnica Peruana.

3. METRADOS Y CARGAS

3.1. CARGAS MUERTAS

3.1.1. LOSA

3.1.2. VIGAS

3.1.3. MUROS

3.1.4. COLUMNAS

3.1.5. ESCALERA

4. PARÁMETROS SÍSMICOS

4.1. FACTOR DE ZONA (Z)

El proyecto se encuentra localizado en el distrito de Breña en el departamento de Lima, según

la Norma E030 de Diseño Sismo resistente, en el Capítulo II de Peligro sísmico, está ubicado

dentro de la Zona 4. Por lo tanto, se le asigna el Factor de Zona (Z) de 0,.

4.2. FACTOR DE AMPLIFICACIÓN SÍSMICA (C)

Al tener un perfil de suelo tipo S1 y encontrarse en la zona 4, según las tablas N° 3 y

N°4 , TP y TL:

TP (S)= 0.4 TL (S)= 2.

Hallando la amplificación sísmica, debemos calcular el periodo fundamental de vibración (T),

especificada en la norma E030 – Capítulo IV – Artículo 28, inciso 28.4. Con la siguiente

fórmula, en donde:

hn: Altura total de la edificación

Ct: en función del sistema estructural utilizado para el edificio

La norma nos da tres posibles coeficientes, según el análisis de los elementos estructurales

de la edificación:

CT=

Para edificios cuyos elementos resistentes en la dirección considerada

sean únicamente:

a. Pórticos de concreto armado sin muros de corte

b. Pórticos dúctiles de acero con uniones resistentes a momentos,

sin arriostramiento.

Como la vivienda multifamiliar presenta muros de concreto armado en caja de escaleras. El

valor que se le asigna es CT=

La vivienda tiene 12.90 m de altura, por lo que reemplazamos en la fórmula

Ya obtenidos los valores TP, TL y T, se hace uso de las condiciones que nos da la Norma

E030 – Artículo 14, hallamos el factor de amplificación sísmica.

Se reemplaza los datos en la expresión, cumpliendo la primera en la que T=0.37 es menor

que TP=0,40. Por lo tanto, el Factor de Amplificación Sísmica (C) es 2,5.

ÁREA TRIBUTARIA DE COLUMNAS

PREDIMENSIONAMIENTO DE COLUMNAS

Categoría de la edificación según norma peruana

E. 030 R.N.E.

COLUMNAS ESQUINADAS Y EXCÉNTRICAS

● COLUMNA 1

𝐴 𝐶𝑜𝑙 =

= 312.92 cm

√^312.^92 𝑐𝑚^2 = 17.69 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 2

𝐴 𝐶𝑜𝑙 =

= 547.48 cm

√ 547. 48 𝑐𝑚 2 = 23.39 cm → Lados: 25 x 25 cm

● COLUMNA 3

𝐴 𝐶𝑜𝑙 =

= 234.55 cm

√^234.^55 𝑐𝑚^2 = 15.31 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 4

𝐴 𝐶𝑜𝑙 =

= 152.38 cm

√ 152. 38 𝑐𝑚 2 = 12.34 cm → Lados: 15 x 15 cm

● COLUMNA 6

𝐴 𝐶𝑜𝑙 =

= 370.06 cm

√ 370. 06 𝑐𝑚 2 = 19.23 cm → Lados: 20 x 20 cm

● COLUMNA 7

𝐴 𝐶𝑜𝑙 =

= 397.27 cm

√^397.^27 𝑐𝑚^2 = 19.93 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 9

𝐴 𝐶𝑜𝑙 =

= 342.85 cm

√ 342. 85 𝑐𝑚 2 = 18.51 cm → Lados: 20 x 20 cm

√ 117. 00 𝑐𝑚 2 = 10.81 cm → Lados: 15 x 15 cm

● COLUMNA 19

𝐴 𝐶𝑜𝑙 =

= 136.05 cm

√ 136. 05 𝑐𝑚 2 = 11.66 cm → Lados: 15 x 15 cm

● COLUMNA 22

𝐴 𝐶𝑜𝑙 =

= 234.55 cm

√^234.^55 𝑐𝑚^2 = 15.31 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 23

𝐴 𝐶𝑜𝑙 =

= 176.87 cm

√ 176. 87 𝑐𝑚 2 = 13.29 cm → Lados: 15 x 15 cm

● COLUMNA 26

𝐴 𝐶𝑜𝑙 =

= 117.00 cm

√^117.^00 𝑐𝑚^2 = 10.81 cm^ →^ Lados:^ 15 x 15 cm

● COLUMNA 27

𝐴 𝐶𝑜𝑙 =

= 136.05 cm

√ 136. 05 𝑐𝑚 2 = 11.66 cm → Lados: 15 x 15 cm

● COLUMNA 30

𝐴 𝐶𝑜𝑙 =

= 140.40 cm

√^140.^40 𝑐𝑚^2 = 11.84 cm^ →^ Lados:^ 15 x 15 cm

● COLUMNA 31

𝐴 𝐶𝑜𝑙 =

= 81.63 cm

√ 81. 63 𝑐𝑚 2 = 9.03 cm → Lados: 15 x 15 cm

● COLUMNA 32

𝐴 𝐶𝑜𝑙 =

= 267.21 cm

√^267.^21 𝑐𝑚^2 = 16.34 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 33

𝐴 𝐶𝑜𝑙 =

= 326.53 cm

√^326.^53 𝑐𝑚^2 = 18.07 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 34

𝐴 𝐶𝑜𝑙 =

= 140.40 cm

√ 140. 40 𝑐𝑚 2 = 11.84 cm → Lados: 15 x 15 cm

COLUMNAS CENTRADAS

● COLUMNA 5

𝐴 𝐶𝑜𝑙 =

= 465.60 cm

√^465.^60 𝑐𝑚^2 = 21.57 cm^ →^ Lados:^ 25 x 25 cm

● COLUMNA 8

𝐴 𝐶𝑜𝑙 =

= 803.38 cm

√ 803. 38 𝑐𝑚 2 = 28.34 cm → Lados: 30 x 30 cm

● COLUMNA 11

𝐴 𝐶𝑜𝑙 =

= 459.68 cm

√ 459. 68 𝑐𝑚 2 = 21.44 cm → Lados: 25 x 25 cm

● COLUMNA 20

𝐴 𝐶𝑜𝑙 =

= 346.24 cm

√^346.^24 𝑐𝑚^2 = 18.60 cm^ →^ Lados:^ 20 x 20 cm

● COLUMNA 21

𝐴 𝐶𝑜𝑙 =

= 423.28 cm

√ 423. 28 𝑐𝑚 2 = 20.57 cm → Lados: 25 x 25 cm

∴ a = 8.4 cm → a = 25 cm de ancho

● VIGA 3

h = 4.5/10 = 0.45 a = 0.3 x 0.45 = 0.135 m

∴ a =13.5 cm → a = 25 cm de ancho

● VIGA 4

h = 2.7/10 = 0.27 a = 0.3 x 0.27 = 0.081 m

∴ a =13.5 cm → a = 25 cm de ancho

● VIGA 5

h = 2.5/10 = 0.25 a = 0.3 x 0.25 = 0.075 m

∴ a =7.5 cm → a = 25 cm de ancho

● VIGA 6

h = 4/10 = 0.4 a = 0.3 x 0.4 = 0.12 m

∴ a =12 cm → a = 25 cm de ancho

● VIGA 7

h = 3/10 = 0.3 a = 0.3 x 0.3 = 0.09 m

∴ a =9 cm → a = 25 cm de ancho

● VIGA 8

h = 6/10 = 0.6 a = 0.3 x 0.6 = 0.18 m

∴ a =18 cm → a = 25 cm de ancho

● VIGA 9

h = 2/10 = 0.2 a = 0.3 x 0.2 = 0.06 m

∴ a =6 cm → a = 25 cm de ancho

● VIGA 10

h = 4.55/10 = 0.455 a = 0.3 x 0.455 = 0.1365 m

∴ a =13.65 cm → a = 25 cm de ancho

● VIGA 11

h = 3.45/10 = 0.345 a = 0.3 x 0.345 = 0.1035 m

∴ a =10.35 cm → a = 25 cm de ancho

PREDIMENSIONAMIENTO DE LOSAS

● LOSA 1

Luz máxima = 4 m,

Peralte de losa aligerada = 17cm

Peralte de losa maciza = 12 cm

● LOSA 2

Luz máxima = 5.2 m,

Peralte de losa aligerada = 20 cm

Peralte de losa maciza = 15 cm

● LOSA 3

Luz máxima = 4 m,

Peralte de losa aligerada = 17 cm

Peralte de losa maciza = 12 cm

● LOSA 4

Luz máxima = 3 m,

Peralte de losa aligerada = 17 cm

Peralte de losa maciza = 12 cm

● LOSA 5

Luz máxima = 4.5 m,

Peralte de losa aligerada = 20 cm

Peralte de losa maciza = 15 cm

● LOSA 6

Luz máxima = 6 m,

Peralte de losa aligerada = 25 cm

Peralte de losa maciza = 20 cm

● LOSA 7

Luz máxima = 5.5 m,

Peralte de losa aligerada = 20 cm

Peralte de losa maciza = 15 cm

● LOSA 8

Luz máxima = 2.5 m,

Peralte de losa aligerada = 17 cm

Peralte de losa maciza = 12 cm

● LOSA 9
