Se desarrolló en grupo una practica
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

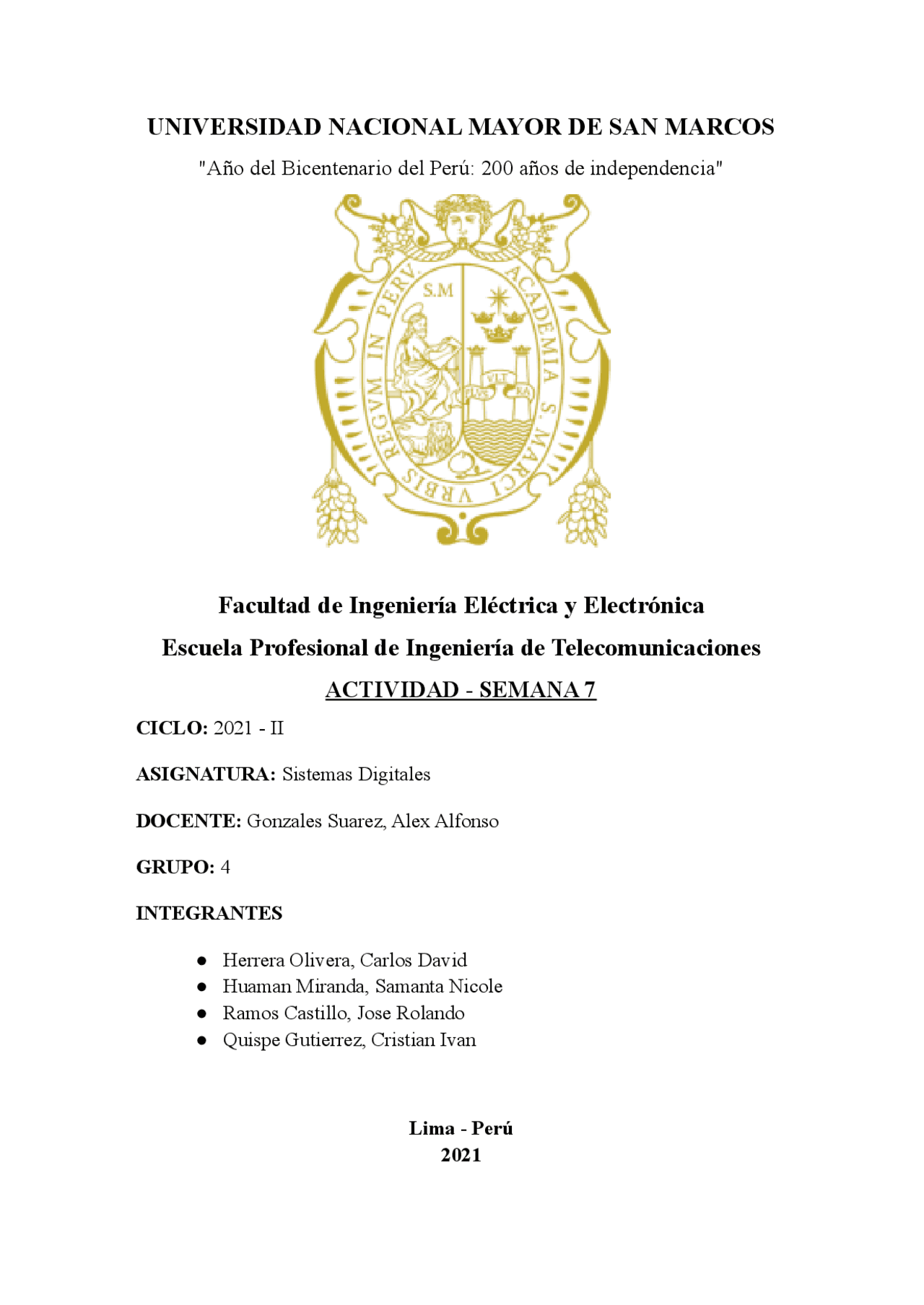

ACTIVIDAD - SEMANA 7 Realice de manera grupal, el diseño de la función lógica 𝑓(3, 5, 7, 9, 11, 12) que les corresponde, haciendo uso de: 1 decodificador 4x 2 decodificadores 3x 1 mux 8x 1 mux 4x ● 1 decodificador 4x Tabla de verdad: A B C D f 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 1 0 1 1 0 0 0 1 1 1 1 1 0 0 0 0 1 0 0 1 1 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 0 1 1 1 0 0
Gráfica: ● 1 mux 8x Tabla de verdad: A B C D f 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 1 0 1 1 0 0 0 1 1 1 1 1 0 0 0 0 1 0 0 1 1 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 0 1 1 1 0 0
Casos: Caso 1 Caso 2 Caso 3 D f D f D f 0 0 0 0 0 1 1 0 1 1 1 0 𝑎 𝑛
𝑛
𝑛
Gráfica:
Gráfica:
