CSA Z 359.1
ANSI Z 359.1
ANSI A 10.14
Anillo “D”
Carga
soportable
1,633 Kg
1,633 Kg
2,268 Kg
1,814 Kg
Nylon moldeado con alma de
acero forjado.
* Con aditivo retardante UV para
periodos mínimos de 5 años.
Acero forjado con recubierta
epóxica
Mínima de
roptura CaracteristicasHerrajes
Hebilla de conexión
rápida
* Arnés Contra caídas Dieléctrico 431
* Arnés de Posicionamiento Dieléctrico 432
Dispositivo a base de bandas o correas que se colocan alrededor del cuerpo
entre el tórax, hombros y piernas. La formación del arnés permite distribuir
la fuerza de carga en todo el cuerpo.

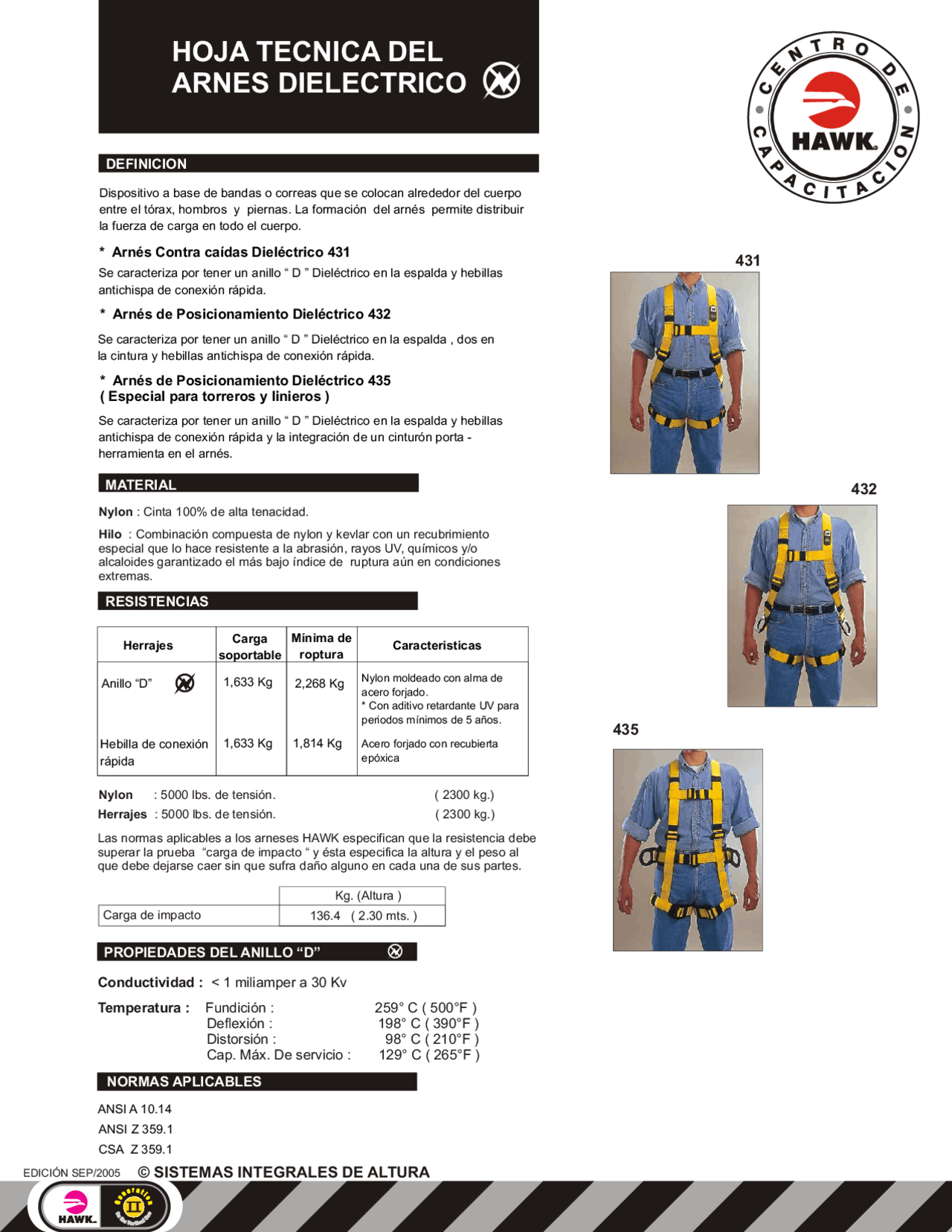

HOJA TECNICA DEL
ARNES DIELECTRICO
Conductividad : < 1 miliamper a 30 Kv
Temperatura : Fundición : 259° C ( 500°F )
Deflexión : 198° C ( 390°F )
Distorsión : 98° C ( 210°F )
Cap. Máx. De servicio : 129° C ( 265°F )
Nylon : Cinta 100% de alta tenacidad.
Nylon : 5000 lbs. de tensión. ( 2300 kg.)
Herrajes : 5000 lbs. de tensión. ( 2300 kg.)
Las normas aplicables a los arneses HAWK especifican que la resistencia debe
superar la prueba “carga de impacto “ y ésta especifica la altura y el peso al
que debe dejarse caer sin que sufra daño alguno en cada una de sus partes.
Hilo : Combinación compuesta de nylon y kevlar con un recubrimiento
especial que lo hace resistente a la abrasión, rayos UV, químicos y/o
alcaloides garantizado el más bajo índice de ruptura aún en condiciones
extremas.
DEFINICION
MATERIAL
RESISTENCIAS
PROPIEDADES DEL ANILLO “D”
NORMAS APLICABLES
Carga de impacto
Kg. (Altura )
136.4 ( 2.30 mts. )
Se caracteriza por tener un anillo “ D ” Dieléctrico en la espalda y hebillas
antichispa de conexión rápida.
Se caracteriza por tener un anillo “ D ” Dieléctrico en la espalda , dos en
la cintura y hebillas antichispa de conexión rápida.
* Arnés de Posicionamiento Dieléctrico 435
( Especial para torreros y linieros )
Se caracteriza por tener un anillo “ D ” Dieléctrico en la espalda y hebillas
antichispa de conexión rápida y la integración de un cinturón porta -
herramienta en el arnés.
431
432
435
© SISTEMAS INTEGRALES DE ALTURA
EDICIÓN SEP/2005
C
