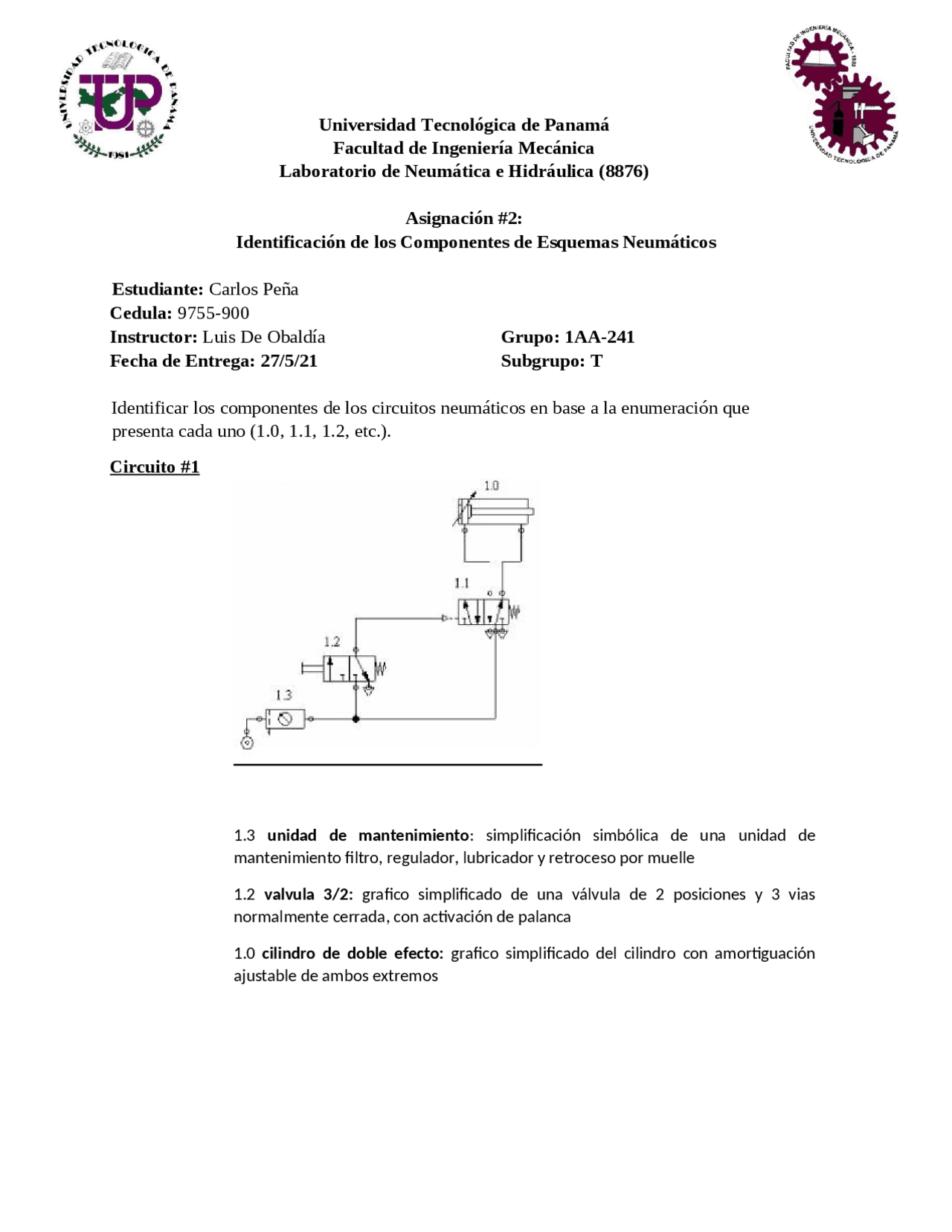

Universidad Tecnológica de Panamá
Facultad de Ingeniería Mecánica
Laboratorio de Neumática e Hidráulica (8876)
Asignación #2:
Identificación de los Componentes de Esquemas Neumáticos
Estudiante: Carlos Peña
Cedula: 9755-900
Instructor: Luis De Obaldía Grupo: 1AA-241
Fecha de Entrega: 27/5/21 Subgrupo: T
Identificar los componentes de los circuitos neumáticos en base a la enumeración que
presenta cada uno (1.0, 1.1, 1.2, etc.).
Circuito #1
1.3 unidad de mantenimiento: simplificación simbólica de una unidad de
mantenimiento filtro, regulador, lubricador y retroceso por muelle
1.2 valvula 3/2: grafico simplificado de una válvula de 2 posiciones y 3 vias
normalmente cerrada, con activación de palanca
1.0 cilindro de doble efecto: grafico simplificado del cilindro con amortiguación
ajustable de ambos extremos
