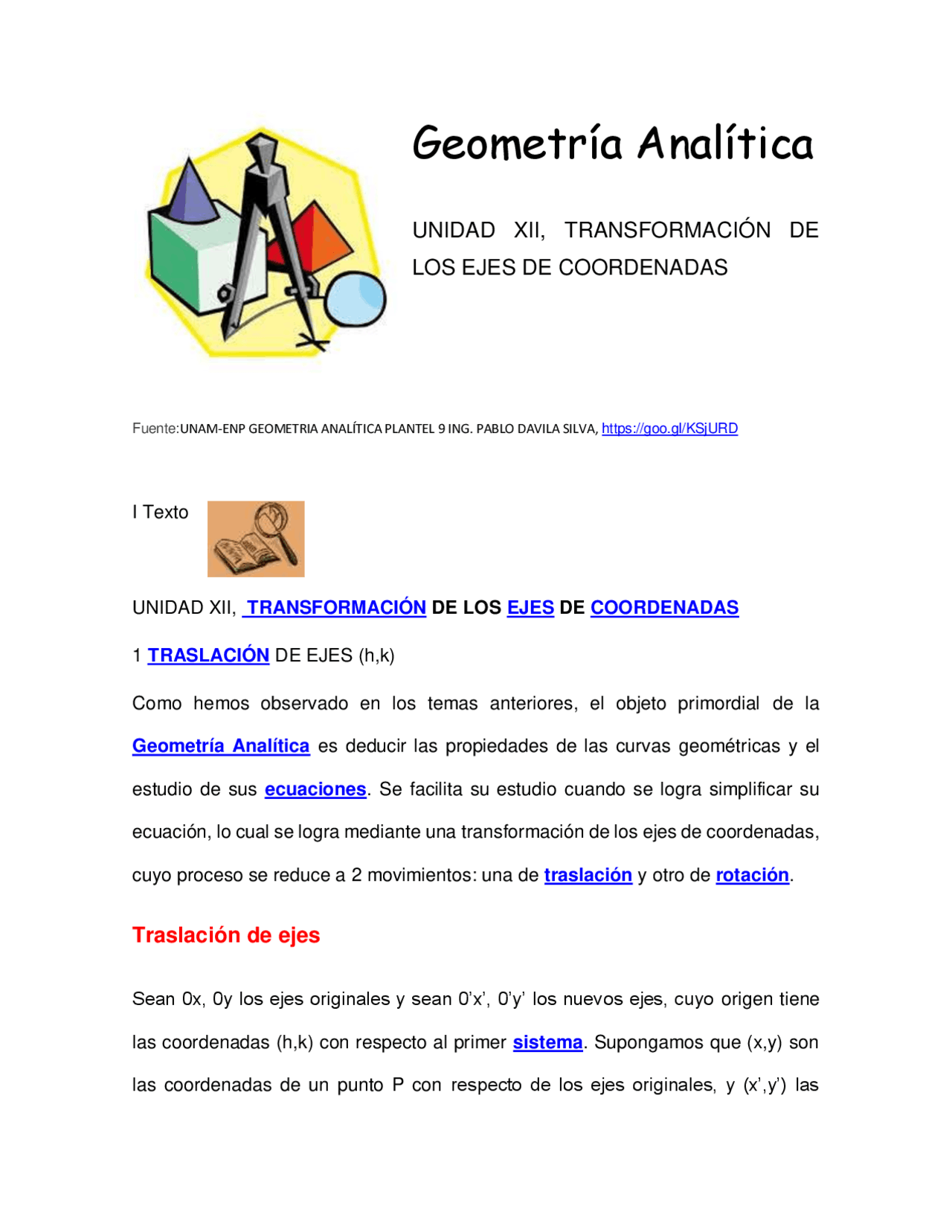

Geometría Analítica
UNIDAD XII, TRANSFORMACIÓN DE
LOS EJES DE COORDENADAS
Fuente:UNAM-ENP GEOMETRIA ANALÍTICA PLANTEL 9 ING. PABLO DAVILA SILVA, https://goo.gl/KSjURD I Texto UNIDAD XII, TRANSFORMACIÓN DE LOS EJES DE COORDENADAS 1 TRASLACIÓN DE EJES (h,k) Como hemos observado en los temas anteriores, el objeto primordial de la Geometría Analítica es deducir las propiedades de las curvas geométricas y el estudio de sus ecuaciones. Se facilita su estudio cuando se logra simplificar su ecuación, lo cual se logra mediante una transformación de los ejes de coordenadas, cuyo proceso se reduce a 2 movimientos: una de traslación y otro de rotación.
Traslación de ejes
Sean 0x, 0y los ejes originales y sean 0’x’, 0’y’ los nuevos ejes, cuyo origen tiene las coordenadas (h,k) con respecto al primer sistema. Supongamos que (x,y) son las coordenadas de un punto P con respecto de los ejes originales, y (x’,y’) las
coordenadas del mismo punto, respecto de los nuevos ejes como se indica en la figura siguiente: Para determinar X y Y en función de x’, y’, h y k por suma y diferencias de segmento se observa que, las ecuaciones de la translación de ejes, son: x = x’ + h y = k + y’ El propósito de tal traslación de ejes es simplificar la ecuación de una curva para procesamiento posterior. Ejemplo: un círculo con centro en (1, 2) y un radio r = 3, se puede describir por medio de la siguiente ecuación: (x - 1) 2 + (y - 2) 2 = 3 2 Cuando los ejes de referencia se cambian a O´(1, 2), el mismo círculo se puede describir como:
Rotación de ejes Cambio de la orientación de los ejes de referencia mientras se conserva el origen. La principal razón para rotar los ejes es que una ecuación dada es mucho más simple en el nuevo sistema de coordenadas que en el sistema original. Si los ejes originales x y y rotan en sentido contrario al reloj un ángulo θ, para cualquier punto P(x, y), las coordenadas originales (x´, y´) se convierten en las nuevas coordenadas (x ´, y ´), que son: x´ = x cos θ + y sen θ y´ = - x sen θ + y cos θ Para derivar la ecuación en las nuevas coordenadas, necesitamos expresar las coordenadas originales en las nuevas coordenadas: Por consiguiente las fórmulas de rotación de coordenadas son: x = x' cos θ - y' sen θ y = x' sen θ + y' cos θ Ejemplo de rotación, considera una ecuación simple y = x + 21/, que es una línea. Si los ejes originales “x” e “y” rotan en sentido contrario al reloj un ángulo de 45°, las coordenadas originales se pueden expresar como: x = x ´ cos 45° - y ´ sen 45° y = x ´ sen 45° + y ´ cos 45°
II Actividades
- Lee con atención el texto.
- A partir de la lectura anterior, sin consultarla elabora una síntesis.
- Localiza las palabras subrayadas, de éstas señala aquellas de las que desconoces su significado.
- Busca en el diccionario, los significados de todas las palabras subrayadas.
- Identifica y señala los elementos morfológicos que conforman dichos términos.
- Una vez identificados los elementos de las palabras, elabora la definición etimológica, utiliza el vocabulario anexo.
- En una lista, clasifica los términos de procedencia griega; en otra, los de procedencia latina; y en otra, los híbridos, si los hay en el texto.
- Relaciona la definición etimológica con la del diccionario.
- Identifica el elemento común de las siguientes palabras y anota su significado: elemento común significado rotación translación ecuación orientación
- Con base en la etimología, explica la diferencia, entre seno y coseno.
- Selecciona las palabras compuestas con prefijo, griego o latino, y anota el significado de cada uno de ellos_._ palabra compuesta prefijo griego o latino significado
- Explica qué son los Ejes cartesianos.
- ¿Qué relación encuentras entre el título: Transformación de los ejes de coordenadas con el tema desarrollado?
III Vocabulario Griego
griego significado
γῆ, γῆς tierra
μέτρον, μέτρου medida
- ία acción, estado, calidad
ἀνά- hacia arriba, hacia atrás, de nuevo
λύω liberar, desatar, soltar
- ική relativo a, ciencia de, arte de
σύν- con, unión, al mismo tiempo que
ἵστημι poner, establecer, colocar
παρά- junto a, al lado de
ἀλλήλων el uno al otro, recíprocamente
Latino latín significado trans- al otro lado, más allá forma aspecto, forma
- tion acción, proceso, estado cum- unión, compañía ordo, ordinis orden, fila, clase social
- atus, - ata, - atum que es, que está, caracterizado por axis eje fero, ferre, latum llevar, presentar, conducir aequus, aequa, aequum igual rota rueda angulus, anguli esquina, ángulo sinus, sinus curvatura, concavidad, pecho
