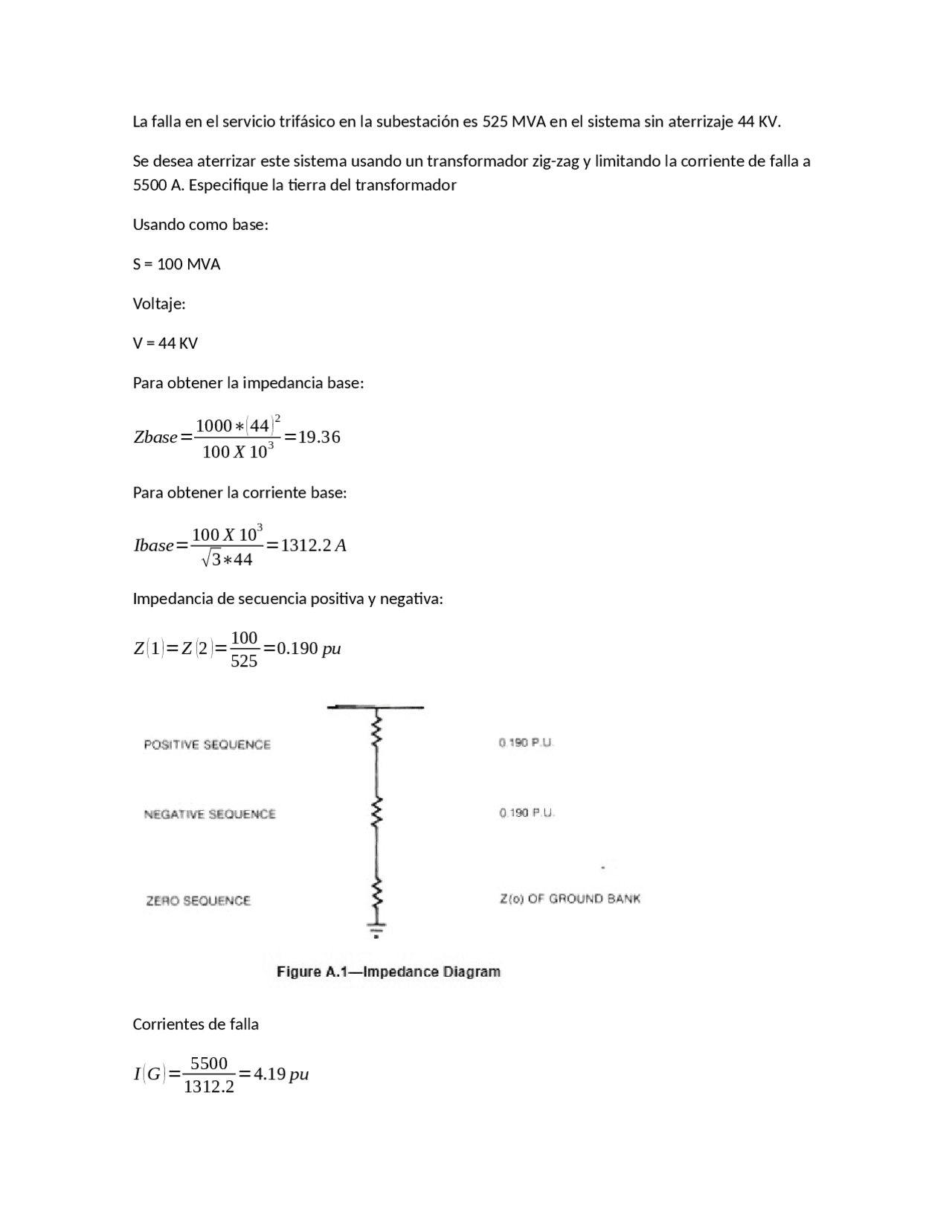

La falla en el servicio trifásico en la subestación es 525 MVA en el sistema sin aterrizaje 44 KV.
Se desea aterrizar este sistema usando un transformador zig-zag y limitando la corriente de falla a
5500 A. Especifique la tierra del transformador
Usando como base:
S = 100 MVA
Voltaje:
V = 44 KV
Para obtener la impedancia base:
Zbase =
2
100 X 10
3
Para obtener la corriente base:
Ibase =
100 X 10
3
=1312.2 A
Impedancia de secuencia positiva y negativa:
Z ( 1 )= Z ( 2 )=
=0.190 pu
Corrientes de falla
I ( G ) =
=4.19 pu
I ( O ) =
=1.39 pu
Impedancia de total:
Z ( total )=
=0.72 pu
Z ( total )= Z ( 1 ) + Z ( 2 ) + Z ( 0 )
Z ( total )− 2 ( Z ( 1 ) )=0.72− 2 ∗0.190=0.34 pu
Impedancia de secuencia cero:
Z ( 0 )=19.36∗0.34=
6.6 O OHMS
POR FASE
En un transformador Zigzag hay una menor relación de tiempo de corto que en un transformador
estrella - delta
44 X 10
3
=80.67 MVA
Eficacia de la conexión a tierra
X
O
X
1
Obtenemos el coeficiente de tierra (COG) y el factor de falla a tierra (EEF)
COG =
Vln
Vll
EEF = COG ∗
Debemos tener un voltaje de fase menor al 75% del voltaje de línea
En el orden de reducir la sobretensión a un 20% debemos tener
X
O
X
1
x
o
=2.0∗0.190=0.38 pu
Banco de impedancia en ohms
