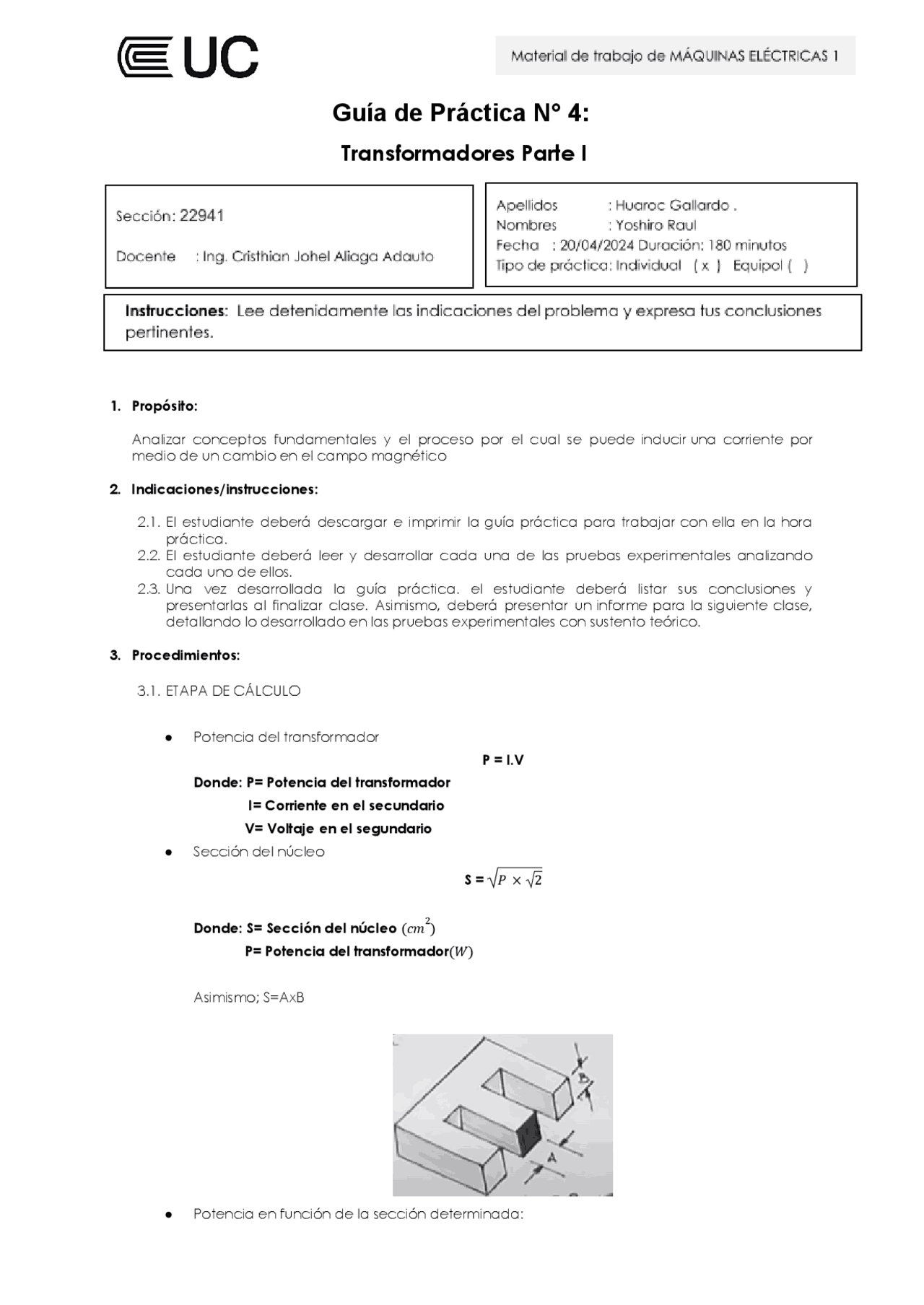

Guía de Práctica N° 4:
Transformadores Parte I
1. Propósito:
Analizar conceptos fundamentales y el proceso por el cual se puede induciruna corriente por
medio de un cambio en el campo magnético
2. Indicaciones/instrucciones:
2.1. El estudiante deberá descargar e imprimir la guía práctica para trabajar con ella en la hora
práctica.
2.2. El estudiante deberá leer y desarrollar cada una de las pruebas experimentales analizando
cada uno de ellos.
2.3. Una vez desarrollada la guía práctica. el estudiante deberá listar sus conclusiones y
presentarlas al finalizar clase. Asimismo, deberá presentar un informe para la siguiente clase,
detallando lo desarrollado en las pruebas experimentales con sustento teórico.
3. Procedimientos:
3.1. ETAPA DE CÁLCULO
●Potencia del transformador
P = I.V
Donde: P= Potencia del transformador
I= Corriente en el secundario
V= Voltaje en el segundario
●Sección del núcleo
S = 𝑃× 2
Donde: S= Sección del núcleo (𝑐𝑚2)
P= Potencia del transformador(𝑊)
Asimismo; S=AxB
●Potencia en función de la sección determinada:
