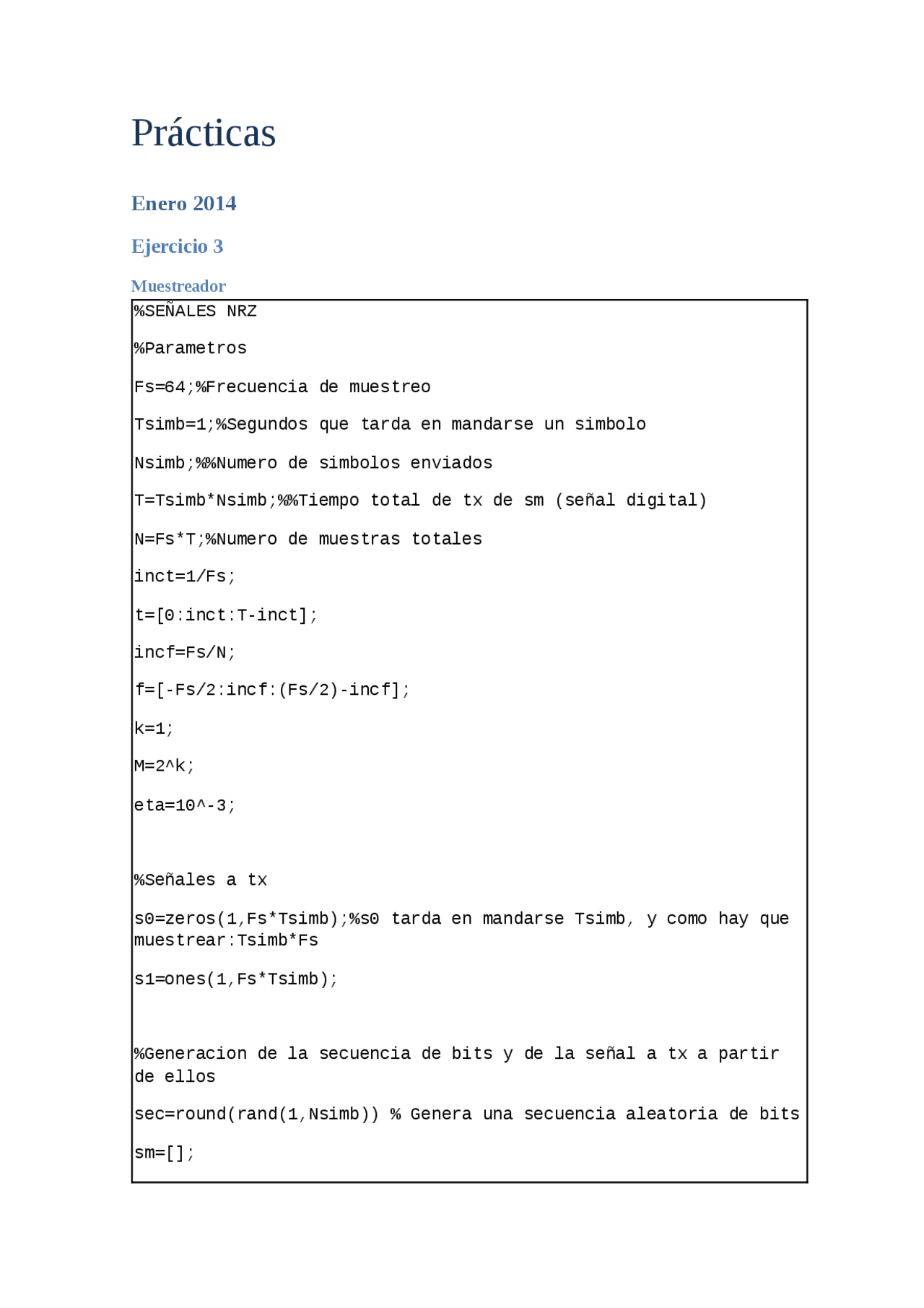

Prácticas
Enero 2014
Ejercicio 3
Muestreador %SEÑALES NRZ %Parametros Fs=64;%Frecuencia de muestreo Tsimb=1;%Segundos que tarda en mandarse un simbolo Nsimb;%%Numero de simbolos enviados T=TsimbNsimb;%%Tiempo total de tx de sm (señal digital) N=FsT;%Numero de muestras totales inct=1/Fs; t=[0:inct:T-inct]; incf=Fs/N; f=[-Fs/2:incf:(Fs/2)-incf]; k=1; M=2^k; eta=10^-3;
%Señales a tx s0=zeros(1,FsTsimb);%s0 tarda en mandarse Tsimb, y como hay que muestrear:TsimbFs s1=ones(1,Fs*Tsimb);
%Generacion de la secuencia de bits y de la señal a tx a partir de ellos sec=round(rand(1,Nsimb)) % Genera una secuencia aleatoria de bits sm=[];
for n=1:Nsimb if sec(n)== sm = [sm s0]; else sm = [sm s1];%%Va a tener duracion NsimbFsTsimb end end
%%Muestreo
SamplingT=(Tsimb/2)-inct; % Instante de muestreo dentro de la duración del símbolo (0<=SamplingT<Tsimb) for n=1:Nsimb zs(n)=z(round(Fs(SamplingT+Tsimb(n-1)))); end;
Energías Es1 = sum(abs(s1).^2)inct; Es0 = sum(abs(s0).^2)inct;
Ejercicio 4
La gráfica de este ejercicio hace referencia a un código de línea RZ. Comparando con la gráfica del ejercicio 5, se observa que el ancho de banda de la señal de este ejercicio es el doble que la señal del ejercicio 5; característica que debe cumplirse, pues el código RZ tiene el doble ancho de banda que el NRZ. Lo suyo sería dibujarle el código que te dibujé en clase.
Ejercicio 5
La gráfica de este ejercicio hace referencia a un código de línea NRZ. Se observa el alto contenido de energía cercano a 0. Lo suyo sería dibujarle el código que te dibujé en clase.
TEST
Julio 2013
D – B – C – B – A - ¿? – A - D - D – C
