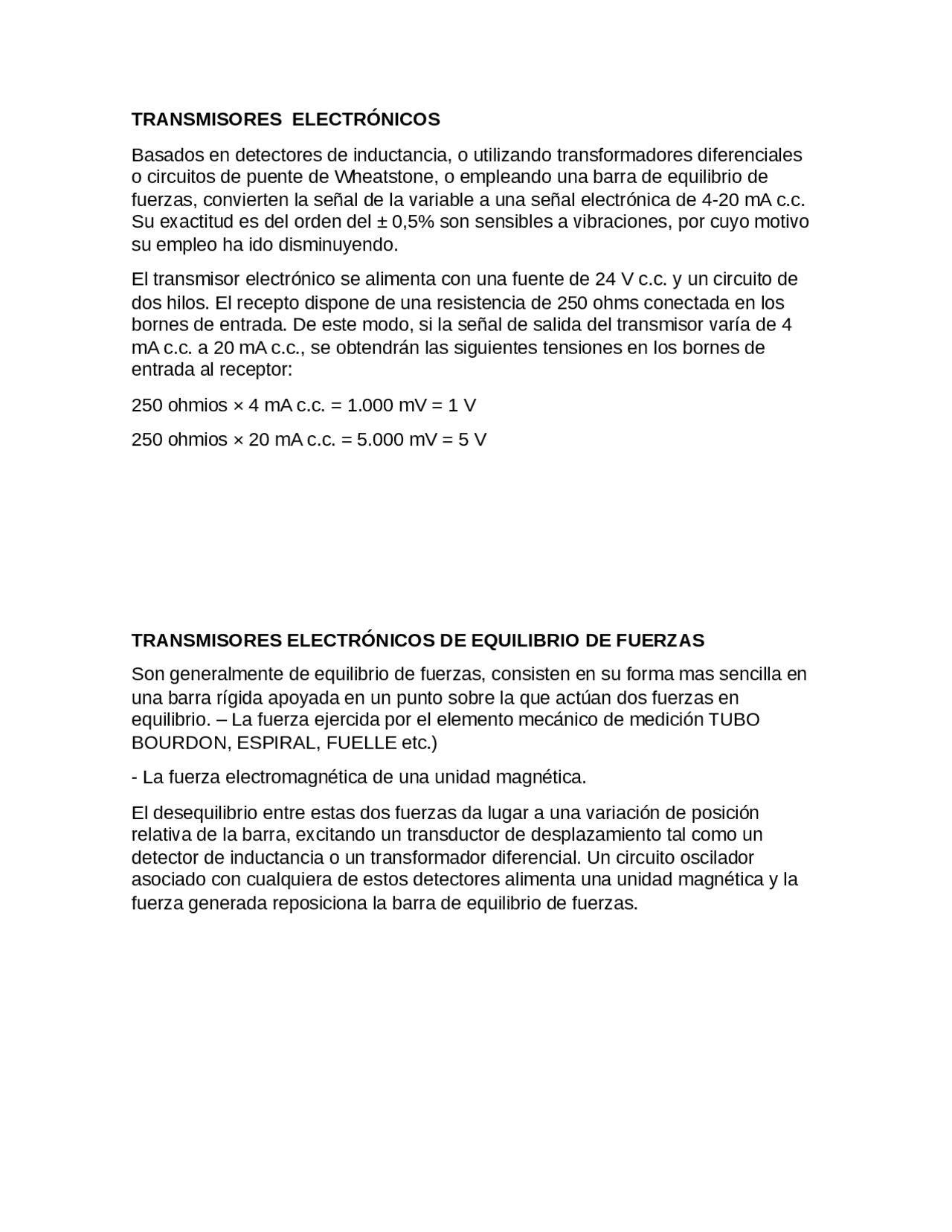

TRANSMISORES ELECTRÓNICOS
Basados en detectores de inductancia, o utilizando transformadores diferenciales
o circuitos de puente de Wheatstone, o empleando una barra de equilibrio de
fuerzas, convierten la señal de la variable a una señal electrónica de 4-20 mA c.c.
Su exactitud es del orden del ± 0,5% son sensibles a vibraciones, por cuyo motivo
su empleo ha ido disminuyendo.
El transmisor electrónico se alimenta con una fuente de 24 V c.c. y un circuito de
dos hilos. El recepto dispone de una resistencia de 250 ohms conectada en los
bornes de entrada. De este modo, si la señal de salida del transmisor varía de 4
mA c.c. a 20 mA c.c., se obtendrán las siguientes tensiones en los bornes de
entrada al receptor:
250 ohmios × 4 mA c.c. = 1.000 mV = 1 V
250 ohmios × 20 mA c.c. = 5.000 mV = 5 V
TRANSMISORES ELECTRÓNICOS DE EQUILIBRIO DE FUERZAS
Son generalmente de equilibrio de fuerzas, consisten en su forma mas sencilla en
una barra rígida apoyada en un punto sobre la que actúan dos fuerzas en
equilibrio. – La fuerza ejercida por el elemento mecánico de medición TUBO
BOURDON, ESPIRAL, FUELLE etc.)
- La fuerza electromagnética de una unidad magnética.
El desequilibrio entre estas dos fuerzas da lugar a una variación de posición
relativa de la barra, excitando un transductor de desplazamiento tal como un
detector de inductancia o un transformador diferencial. Un circuito oscilador
asociado con cualquiera de estos detectores alimenta una unidad magnética y la
fuerza generada reposiciona la barra de equilibrio de fuerzas.

Vista previa parcial del texto

¡Descarga transmisores electricos y más Monografías, Ensayos en PDF de Electromagnetismo solo en Docsity!

TRANSMISORES ELECTRÓNICOS

Basados en detectores de inductancia, o utilizando transformadores diferenciales o circuitos de puente de Wheatstone, o empleando una barra de equilibrio de fuerzas, convierten la señal de la variable a una señal electrónica de 4-20 mA c.c. Su exactitud es del orden del ± 0,5% son sensibles a vibraciones, por cuyo motivo su empleo ha ido disminuyendo.

El transmisor electrónico se alimenta con una fuente de 24 V c.c. y un circuito de dos hilos. El recepto dispone de una resistencia de 250 ohms conectada en los bornes de entrada. De este modo, si la señal de salida del transmisor varía de 4 mA c.c. a 20 mA c.c., se obtendrán las siguientes tensiones en los bornes de entrada al receptor:

250 ohmios × 4 mA c.c. = 1.000 mV = 1 V

250 ohmios × 20 mA c.c. = 5.000 mV = 5 V

TRANSMISORES ELECTRÓNICOS DE EQUILIBRIO DE FUERZAS

Son generalmente de equilibrio de fuerzas, consisten en su forma mas sencilla en una barra rígida apoyada en un punto sobre la que actúan dos fuerzas en equilibrio. – La fuerza ejercida por el elemento mecánico de medición TUBO BOURDON, ESPIRAL, FUELLE etc.)

  • La fuerza electromagnética de una unidad magnética.

El desequilibrio entre estas dos fuerzas da lugar a una variación de posición relativa de la barra, excitando un transductor de desplazamiento tal como un detector de inductancia o un transformador diferencial. Un circuito oscilador asociado con cualquiera de estos detectores alimenta una unidad magnética y la fuerza generada reposiciona la barra de equilibrio de fuerzas.
