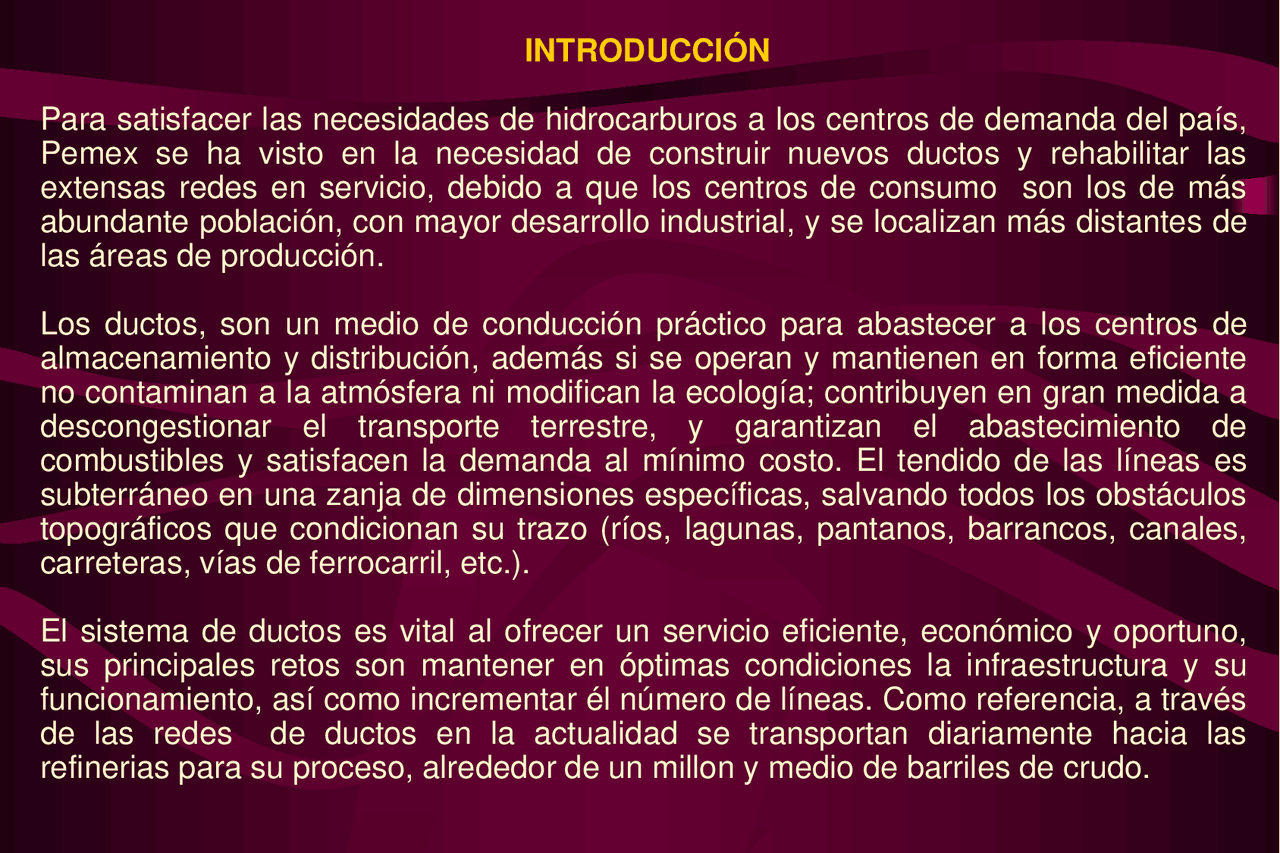

INTRODUCCIÓN
Para satisfacer las necesidades de hidrocarburos a los centros de demanda del país, Pemex se ha visto en la necesidad de construir nuevos ductos y rehabilitar las extensas redes en servicio, debido a que los centros de consumo son los de más abundante población, con mayor desarrollo industrial, y se localizan más distantes de las áreas de producción. Los ductos, son un medio de conducción práctico para abastecer a los centros de almacenamiento y distribución, además si se operan y mantienen en forma eficiente no contaminan a la atmósfera ni modifican la ecología; contribuyen en gran medida a descongestionar el transporte terrestre, y garantizan el abastecimiento de combustibles y satisfacen la demanda al mínimo costo. El tendido de las líneas es subterráneo en una zanja de dimensiones específicas, salvando todos los obstáculos topográficos que condicionan su trazo (ríos, lagunas, pantanos, barrancos, canales, carreteras, vías de ferrocarril, etc.). El sistema de ductos es vital al ofrecer un servicio eficiente, económico y oportuno, sus principales retos son mantener en óptimas condiciones la infraestructura y su funcionamiento, así como incrementar él número de líneas. Como referencia, a través de las redes de ductos en la actualidad se transportan diariamente hacia las refinerias para su proceso, alrededor de un millon y medio de barriles de crudo.
Fig.1- USOS DEL PETROLEO
Farmacéuticos y Fertilizantes Industria ENERGÉTICO
MATERIA
PRIMA
Plásticos Pinturas y Solventes Aromáticos Fibras sintéticas Transporte Uso Doméstico Plantas de PEMEX Combustibles y Lubricantes Comisión Federal De electricidad
LA RUTA DE LOS HIDROCARBUROS
Cuando los hidrocarburos fluyen del yacimiento en fase gaseosa, líquida o mixta, se presenta el problema de su transporte a través de sistemas de recolección, baterías de separación, sistemas de distribución y/o embarque, etc. De aquí, el energético será entregado para su transporte en la forma tradicional; ya sea por auto-tanque o tubería hacia proceso, en una refinería, complejo petroquímico, o una terminal de distribución. La mezcla desde los pozos va hacía una linea colectora y de aquí a una batería de separación donde se lleva a cabo un proceso de separar el gas, el aceite y el agua que por lo general vienen juntos. En algunos casos tratándose de gas no asociado, podrá contener impurezas como sulfhídrico o CO₂, dependiendo del tipo de yacimiento, por lo que deberá procesarse a través de una planta endulzadora, o de una planta extractora de gasolina natural. El gas seco despojado de los ligeros, se usa como combustible en los equipos del campo, o en sistemas de bombeo neumático (recuperación mejorada). Si se dispone de grandes volúmenes, se envía a centros procesadores como plantas criogénicas y plantas de absorción; de aquí se envía a los sistemas troncales, redes de distribución industrial, plantas de C.F.E., uso doméstico, o se consume en las plantas de Pemex.
1 1.- Llegada de los pozos 2.- Cabezal de distribución 3.- Línea de producción 4.- Carga a separadores 5.- Trenes de Separación 6.- Tanques de Medición 7.- Separador elevado 8.- Tanques de estabilización 9.- Tanque de Pruebas de producción 10.- Gas a compresoras 11.- Crudo a estación de bombeo 12.- Planta de tratamiento de agua 13,- Deshidratadora 14.- Sistema.de calentamiento 2 3 4 5 8 8 6 6 9 10 11 7 Fig.2.-Batería de Separación de Gas y Líquidos 12 Líneas de recolección 13
ENTRADA DE FLUIDOS VÁLVULA DE SEGURIDAD MANÓMETRO DESCARGA DE GAS SECCIÓN DE SEPARACIÓN SECUNDARIA SECCIÓN DE SEPARACIÓN PRIMARIA EXTRACTOR DE NIEBLA DESCARGA DE LÍQUIDO Y GAS CONTROLADOR DE NIVEL DREN DE LIMPIEZA VÁLVULA DE CONTROL
Fig 2 Diagrama típico de un separador vertical de dos fases 4 -
INSTALACIONES SUPERFICIALES DE PRODUCCION (DIAGRAMA DE FLUJO) 3.- INSTALACIONES TIPO M M M M M R P G P G P G P G P G POZO CON BOMBEO MECANICO POZO CON BOMBEO NEUMATICO POZO FLUYENTE PRESA DE PRUEBA O DE EMERGENCIA COLECTOR DE GAS COMPRESORAS COLECTOR DE VAPORES COLECTOR DE ACEITE DE TANQUE A A EST. DE BOMBEO EST. DE BOMBEO COLECTOR DE ACEITE DE SEP. A EST. DE BOMBEO SEPARADORES CABEZAL DE DISTRIBUCION M (^) P G M G M G CABEZAL DE RECIBO GASES LIQUIDOS ACEITE VAPOR
Estación 1 Villahermosa Estación 3 Cosoleacaque Est.Chinameca Cárdenas R.Coatzacoalcos Est, 4 Est. Lerdo Veracrúz Est.Cempoala Punta de Piedra Poza Rica Cobos C.Madero San Fernando Culebra Exportación Monclova Cd. Juárez Chihuahua Torreón Saltillo Monterrey Sta Catarina Escobedo Ramones Salamanca San Luis Potosí Lázaro Cárdenas Guadalajara Valtierrilla Santa Ana Vta..de Carpio Km. 100
GOLFO
DE MÉXICO
Tierra Blanca Queretaro Matapionche 48” 48” 36” 30” 18” 36” 20” 20” 24” Valle de México CACTUS NUEVO PEMEX CD. PEMEX 48” 48” LA VENTA REYNOSA CPQ RED NACIONAL DE GASODUCTOS Datos 1999 Estación 1 Villahermosa Estación 3 Cosoleacaque Est.Chinameca Cárdenas R.Coatzacoalcos Est, 4 Est. Lerdo Veracrúz Est.Cempoala Punta de Piedra Poza Rica Cobos C.Madero San Fernando Culebra Exportación Monclova Cd. Juárez Chihuahua Torreón Saltillo Monterrey Sta Catarina Escobedo Ramones Salamanca San Luis Potosí Lázaro Cárdenas Guadalajara Valtierrilla Santa Ana Vta..de Carpio Km. 100
GOLFO
DE MÉXICO
Tierra Blanca Queretaro Matapionche 48” 48” 36” 30” 18” 36” 20” 20” 24” Valle de México CACTUS NUEVO PEMEX CD. PEMEX 48” 48” LA VENTA REYNOSA CPQ Fig.6 - RED NACIONAL DE GASODUCTOS Datos 2003
OLEODUCTOS
El crudo , después de la batería de separación es enviado hacia los centros de distribución y para exportación en T.M. Pajaritos, Ver. y Puerto de Salina Crúz, Oax., así como hacia las diferentes refinerías del país. También de las plantas de refinación provienen destilados del petróleo y con características específicas para su comercialización, transportándolos a través de tuberías (poliductos) hacía las terminales de distribución; pueden ser gasolinas de diferentes características, kerosína, diesel, etc. A través de estos sistemas de transporte se maneja un energético muy importante, el gas licuado del petróleo (LPG) , el cual puede proceder de un complejo petroquímico o de una refinería y es de primordial importancia para el abastecimiento de gas doméstico que habrá de cubrir la demanda nacional. Contamos con una gran infraestructura de transporte de hidrocarburos, que requiere de constantes inversiones y la aplicación de nuevas tecnologías; así como la práctica de recomendaciones en materia de seguridad industrial y protección ambiental vigentes.
195 CD. MADERO 171 235 CADEREYTA 185 POZA RICA 1207 NUEVO TEAPA 320 TULA 240 200 MINATITLÁN 200 330 SALINA CRUZ 230 235 SALAMANCA 195 24 20 30 24 30 24 12 14 24 20 24 24 45 TUXPAN 30 24 24 18 12 14 Exportación 30 48 12 14 20 14 80 Venta de Carpio Juandhó Tres Hermanos Dtto.Veracrúz Marfo/Antares DIÁMETRO PG PAJARITOS 24 Exportación CAPACIDAD DE SUMINISTRO
- RED DE
OLEODUCTOS
Fig.
TANQUE DE 55 000 DESPUNTADO TERCIARIO MAYA LIGERO LIGERO VENTA DE CARPIO SALINA CRUZ POZA RICA MINATITLAN SALINA CRUZ V.DE CARPIO PAJARITOS POZA RICA MINATITLAN- PAJRITOS MINATITLAN 24” POZA RICA 30” SALINA CRUZ 30” SALINA CRUZ 48” VENTA DE CARPIO 30” CRUDOS MAYA DESPUNTADO LIGERO TERCIARIO MEZCLAS RECUPERADO DE C. DE B. CARDENAS MEDICIÓN EN BAJA PRESIÓN MEDICIÓN EN ALTA PRESIÓN FOSA DE RECUPERADO Fig.8.-Central de bombeo y distrIbución de crudo Nuevo Teapa, Ver. DE TANQUES
GUADALAJARA EL CASTILLO CFE IRAPUATO MORELIA SALAMANCA TULA AZCAPOTZALCO TOLUCA BARRANCA CUERNAVACA AÑIL A.S.A. POZA RICA TUXPAN PACHUCA AGUASCALIENTES ZACATECAS 16” 12” 8” 8” 10” 10” 8” 12” 8” 12” 14” !2” 16” 8” 8” 14” 12” 16” 12” 10” 16” 18” 8” 8” 8” 6” 16” 6” 8” 12” 8” LEÓN QUERETARO CELAYA POLIDUCT OS REFINERÍAS TERMINALES Fig.9-
TRANSPORTE DE GAS LICUADO (LPGducto) El Sistema Nacional de Gas Licuado del Petróleo, Cactus - Minatitlán- Tula- Guadalajara, con una longitud de 1 , 822 km. y 5 estaciones de rebombeo, pasa por Tabasco, Veracruz, Puebla, Edo. de México, Hidalgo, Querétaro, Guanajuato y Jalisco, en la distribución de 80 , 000 bpd, por líneas de 20 , 22 y 14 pg de diámetro. A través de la línea de 14 pg Venta de Carpio, Mex.-Valle de México, se distribuye la quinta parte del total manejado por el ducto procedente de Cactus, a través de las Terminales de San Juán Ixhuatepec, Añil y Barranca del Muerto, completandose el resto por vía terrestre desde las terminales de Puebla, Pue y Tepeji de Río, Hgo. De la Refinería de Minatitlán, Ver., parte un ducto transístmico de 14 pg hacia el puerto de Salina Cruz, Oaxaca, de donde por buque-tanque se transporta hacia las terminales portuarias de la costa occidental del pais y de aquí por ductos hacia los diversos usuarios de la costa del Pacífico. De Venta de Carpio se envía gas LP hacia Poza Rica por un ducto de 4 pg de díametro y 320 km de longitud.
ZONA MARINA
La explotación de los yacimientos marinos localizados a 80 Km al Norte de Cd. del Carmen, Camp., inició en 1979 con el pozo Cantarell 1 ”A” localizado en la plataforma Akal “C”, y se sigue desarrollando la infraestructura para recuperación y el manejo inicial de las mezclas de hidrocarburos producidos. Debido a las condiciones de presión y temperatura de los productos extraidos, hay necesidad de diseñar complejos de producción para separación, compresión y bombeo, respectivamente. La producción de los pozos de la zona se conduce a través de oleogasoductos a plataformas de producción, en donde el crudo una vez separado es bombeado para su envío a la Terminal Dos Bocas o a la Terminal Marítima de Cayo Arcas; el gas es comprimido y transportado a los complejos petroquímicos vía Atasta, Tab. para su tratamiento y proceso. El rapido crecimiento ha propiciado la concentración de la explotación en 6 complejos de plataformas de producción y la adaptación de servicios a fin de complementar sus necesidades, las cuales deben basarse en principios de seguridad, economía y flexibilidad para garantizar una operabilidad efectiva.
SITUACIÓN ACTUAL DE LAS INSTALACIONES MARINAS ( 2002 - 2003 )
Pemex en la Región Marina de la Sonda de Campeche, cuenta actualmente con la infraestructura siguiente:
- 207 plataformas marinas fijas
- 2053 Km de tubería, distribuidos en la forma siguiente: 953 Km de oleoductos 539 Km de oleogasoductos 480 Km de gasoductos 81 Km para otros servicios. Se maneja una producción de crudo de 2. 11 mmbpd y una producción de gas de 1500 mmpcd, que representan el 81 % y 36 % respectivamente de la producción nacional. Las instalaciones están concentradas en los complejos de plataformas: Ku, Akal “J”, Akal ”C”, Nohoch “A”, Abkatún “A” y Pol “A”. Constan de: plataformas de perforación, de producción, habitacionales y de compresión, con servicios y recursos autosuficientes para una operación adecuada.
