2-1
Capítulo
2
Tratamientos térmicos

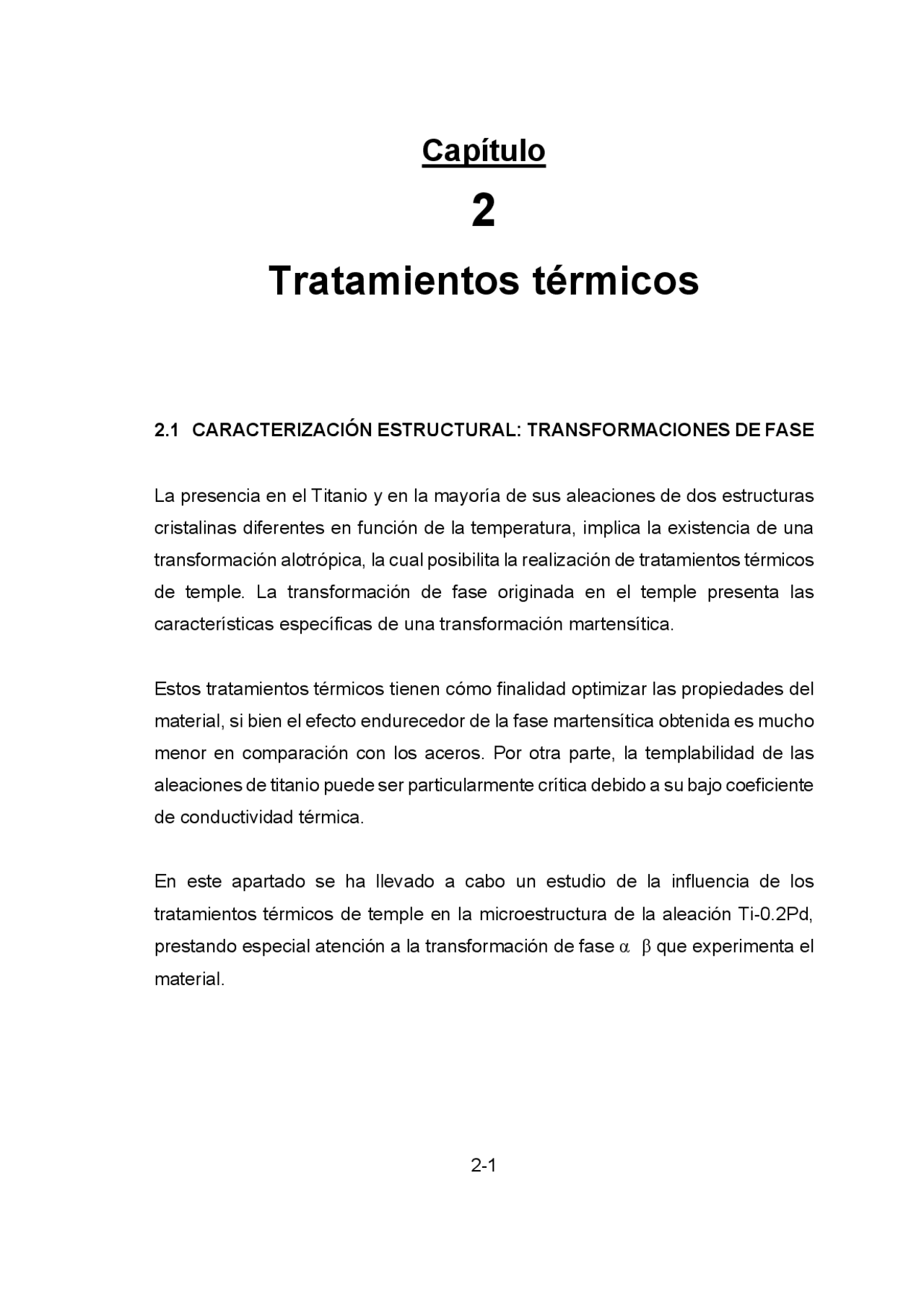

2.1 CARACTERIZACIÓN ESTRUCTURAL: TRANSFORMACIONES DE FASE
La presencia en el Titanio y en la mayoría de sus aleaciones de dos estructuras
cristalinas diferentes en función de la temperatura, implica la existencia de una
transformación alotrópica, la cual posibilita la realización de tratamientos térmicos
de temple. La transformación de fase originada en el temple presenta las
características específicas de una transformación martensítica.
Estos tratamientos térmicos tienen cómo finalidad optimizar las propiedades del
material, si bien el efecto endurecedor de la fase martensítica obtenida es mucho
menor en comparación con los aceros. Por otra parte, la templabilidad de las
aleaciones de titanio puede ser particularmente crítica debido a su bajo coeficiente
de conductividad térmica.
En este apartado se ha llevado a cabo un estudio de la influencia de los
tratamientos térmicos de temple en la microestructura de la aleación Ti-0.2Pd,
prestando especial atención a la transformación de fase αµβ que experimenta el
material.
