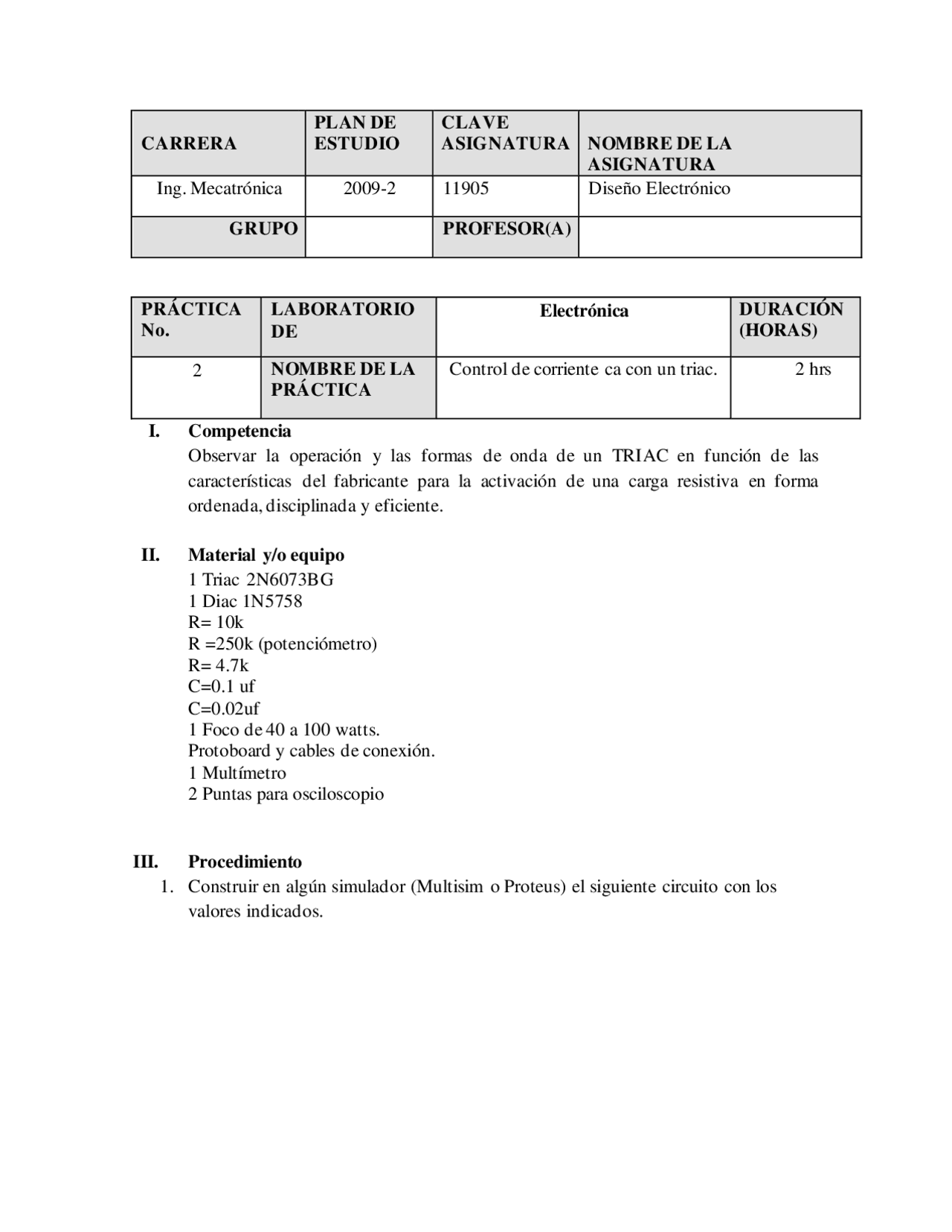

I. Competencia Observar la operación y las formas de onda de un TRIAC en función de las características del fabricante para la activación de una carga resistiva en forma ordenada, disciplinada y eficiente. II. Material y/o equipo 1 Triac 2 N6073BG 1 Diac 1 N R= 10k R =250k (potenciómetro) R= 4.7k C=0.1 uf C=0.02uf 1 Foco de 40 a 100 watts. Protoboard y cables de conexión. 1 Multímetro 2 Puntas para osciloscopio III. Procedimiento
- Construir en algún simulador (Multisim o Proteus) el siguiente circuito con los valores indicados.
CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA NOMBRE DE LA
ASIGNATURA
Ing. Mecatrónica 2009 - 2 11905 Diseño Electrónico GRUPO PROFESOR(A) PRÁCTICA No.
LABORATORIO
DE
Electrónica DURACIÓN (HORAS) 2 NOMBRE DE LA PRÁCTICA Control de corriente ca con un triac. 2 hrs
Parte 1: Coloca el osciloscopio entre las terminales MT1 y MT2 del Triac y responde a. ¿Cuál es el rango aproximado de ajuste del ángulo de retardo de disparo? ¿Son iguales los retardos de disparo para ambos medios ciclos (positivo y negativos? b. Muestra las formas de onda de VMT2-MT1 y VGT, con el mismo tiempo (ángulo de disparo) referencia. c. Escribe tus observaciones en cuanto al funcionamiento de los ángulos de retardo de disparo con respecto a la señal de encendido VGT. Parte 2: Coloca un voltímetro en paralelo con la carga (lámpara) y otro paralelo entre las terminales MT1 y MT2 (TRIAC). a. Registra ambos voltajes cuando el potenciómetro R2 está en 0. b. Registra ambos voltajes cuando el potenciómetro R2 está al máximo. c. Escribe tus observaciones respecto a los cambios de voltajes en la carga y en el triac con respecto varias el potenciómetro. Parte 3 : En base al circuito, que valores cambiarias para aumentar más el rango de ángulos de retardo de disparo, has los cambios y muestra los resultados en gráfica. No olvides documentar los resultados y conclusiones en base a las gráficas observadas, adjunta dichas gráficas.
