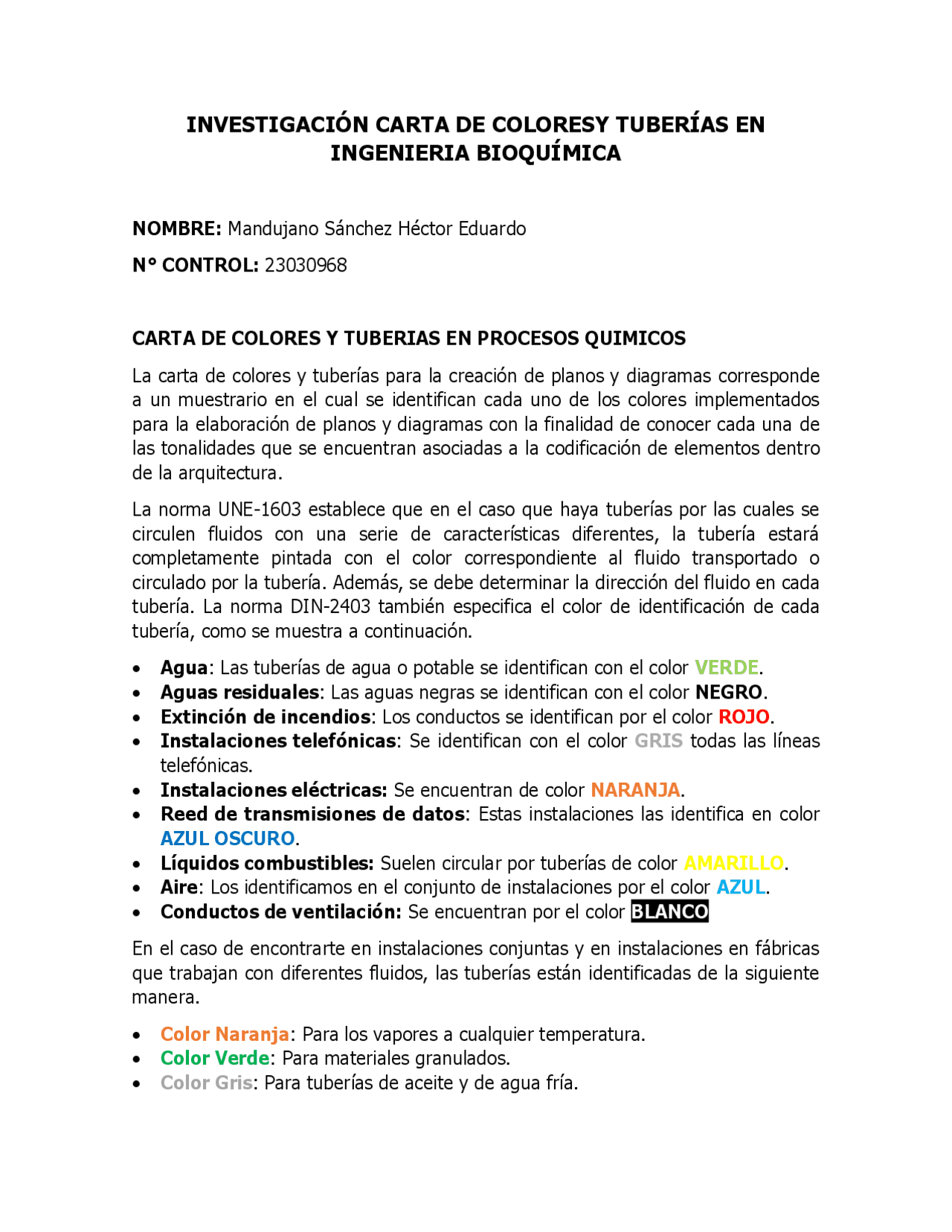

INVESTIGACIÓN CARTA DE COLORESY TUBERÍAS EN
INGENIERIA BIOQUÍMICA
NOMBRE: Mandujano Sánchez Héctor Eduardo
N° CONTROL: 23030968
CARTA DE COLORES Y TUBERIAS EN PROCESOS QUIMICOS
La carta de colores y tuberías para la creación de planos y diagramas corresponde
a un muestrario en el cual se identifican cada uno de los colores implementados
para la elaboración de planos y diagramas con la finalidad de conocer cada una de
las tonalidades que se encuentran asociadas a la codificación de elementos dentro
de la arquitectura.
La norma UNE-1603 establece que en el caso que haya tuberías por las cuales se
circulen fluidos con una serie de características diferentes, la tubería estará
completamente pintada con el color correspondiente al fluido transportado o
circulado por la tubería. Además, se debe determinar la dirección del fluido en cada
tubería. La norma DIN-2403 también especifica el color de identificación de cada
tubería, como se muestra a continuación.
• Agua: Las tuberías de agua o potable se identifican con el color VERDE.
• Aguas residuales: Las aguas negras se identifican con el color NEGRO.
• Extinción de incendios: Los conductos se identifican por el color ROJO.
• Instalaciones telefónicas: Se identifican con el color GRIS todas las líneas
telefónicas.
• Instalaciones eléctricas: Se encuentran de color NARANJA.
• Reed de transmisiones de datos: Estas instalaciones las identifica en color
AZUL OSCURO.
• Líquidos combustibles: Suelen circular por tuberías de color AMARILLO.
• Aire: Los identificamos en el conjunto de instalaciones por el color AZUL.
• Conductos de ventilación: Se encuentran por el color BLANCO.
En el caso de encontrarte en instalaciones conjuntas y en instalaciones en fábricas
que trabajan con diferentes fluidos, las tuberías están identificadas de la siguiente
manera.
• Color Naranja: Para los vapores a cualquier temperatura.
• Color Verde: Para materiales granulados.
• Color Gris: Para tuberías de aceite y de agua fría.
