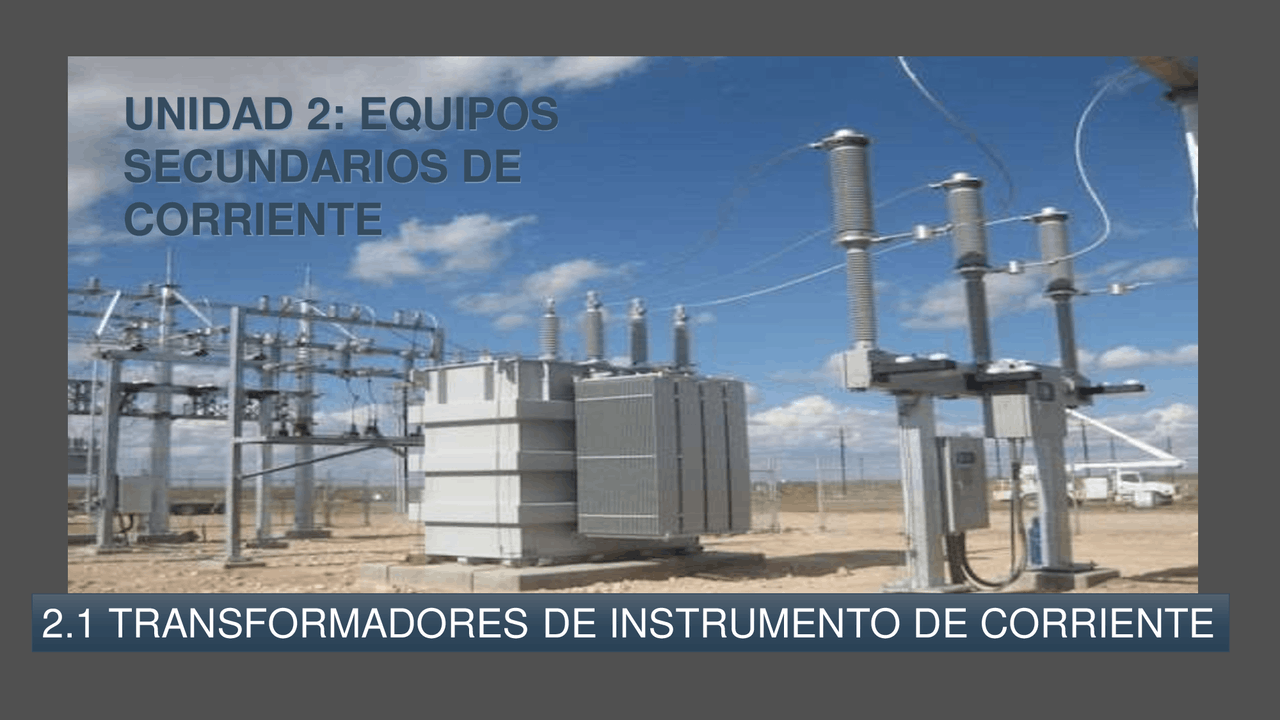

UNIDAD 2: EQUIPOS

SECUNDARIOS DE

CORRIENTE

2.1 TRANSFORMADORES DE INSTRUMENTO DE CORRIENTE

TRASFORMADORES DE INSTRUMENTO DE CORRIENTE

Los transformadores para instrumento son parte esencial en un sistema eléctrico debido a que se hace posible la medición de los parámetros como voltaje y corriente, tanto para la medición, como para el control y protección del sistema eléctrico. Para mediciones eléctricas en alta tensión, generalmente no es posible la conexión directa de los aparatos de medición a los circuitos de alta tensión, ya que su potencial respecto a tierra es elevado, lo que representa un peligro para quienes se acercan al tablero o instrumentos. Transformador de corriente exterior 17.5- 36 kv Transformador de potencia exterior 13.200/120- 34.500/ ❖ Valores estándar para TC´s:

• 5 AMP para América otros
• 1 AMP para Europa (segundo estándar) ❖ Valores estándar para TP´s
• 120 volts F-F para América y 110 volts para Europa • 69.3 volts F-N en América

Conexión de los transformadores para instrumentos.

Tabla de equivalencias

⮚ Tipos de TC´s: Existen básicamente 2 tipos de TC’s: Bushing o Tipo Boquilla.- TC`s integrados a un equipo primario. Son del tipo de dona y se encuentran alojados en la parte interior de las boquillas de los interruptores, transformadores o restauradores. Tipo Bushing Tipo boquilla

Tipos de TC´s: ❖ Pedestal.- TC separado del equipo primario. Los devanados de un TC pueden ser de relación fija, doble relación o relación múltiple. La relación de transformación se expresa con un número quebrado, el numerador es el valor de la corriente primaria en amperes y el denominador es la corriente secundaria referida a 5 Amperes.

❑ Tipo de instalación (interior o intemperie). ❑ Nivel de aislamiento (tensión máxima permanente admisible de servicio Um en KV) ❑ Relación de transformación nominal. ❑ Clase de precisión. ❑ Potencia nominal. ❑ Numero de secundarios. ❑ Resistencias a los esfuerzos térmicos y dinámicos

CRITERIOS DE SELECCIÓN DE LOS TC´S:

Tipos de TP´s: ⮚ Transformador de potencial inductivo Consiste en un arrollamiento primario y un arrollamiento secundario dispuestos sobre un núcleo magnético común. Las terminales del arrollamiento primario es concitada a la línea, mientras que los arrollamientos secundarios son conectados al equipo de medición o protección.

• Clases de precisión para TC´s de medida: 0.1 – 0.2 – 0 - 5 – 1.0 – 3.
• Clases de precisión para TC´s de protección: 3P – 6P

Transformador de Potencial Inductivo contra Dispositivo Capacitivo de Potencial: Se utiliza igual que un TP inductivo salvo que le afectan otros factores en su precisión: como son las variaciones de frecuencia, las variaciones de temperatura y estabilidad en el tiempo.

2.2 TRANSFORMADORES DE CORRIENTE

• El rango de corriente medible es de unos pocos mA hasta varios mil amperios. Así es fácil y seguro medir corrientes en el rango de 1 mA a 20 mA y también corrientes grandes de hasta 10000 A. Hay diferentes tipos de transformadores de corriente: Transformadores de corriente flexibles para la corriente alterna, pinzas de corriente para la corriente alterna y pinzas de corriente para corriente continua y alterna.

Partes de un transformador de corriente

TRANSFORMADORES DE CORRIENTE FLEXIBLES PARA CORRIENTE ALTERNA (AC A)

TRANSFORMADOR DE CORRIENTE MINIFLEX MA 100

Transformador de corriente mini para flujos AC de 0,5 A a 3000 A / conexión para

multímetros y osciloscopios / diámetros de encierre de 4,5 cm, 7 cm y 10 cm.

El transformador de corriente MiniFLEX MA 100 de la casa Chauvin Arnoux es un transformador pequeño y flexible con diámetros de encierre de 4,5 cm, 7 cm y 10 cm. Gracias a su flexible bucle de alimentación, el transformador de corriente puede emplearse hasta en los lugares más estrechos. El transformador de corriente mini es especialmente apto para su empleo con multímetros y osciloscopios. El ancho de banda del transformador de corriente en miniatura MiniFLEX MA 100 está en 20 kHz, lo cual le hace apto para cualquier tipo de medición de corriente o potencia.
