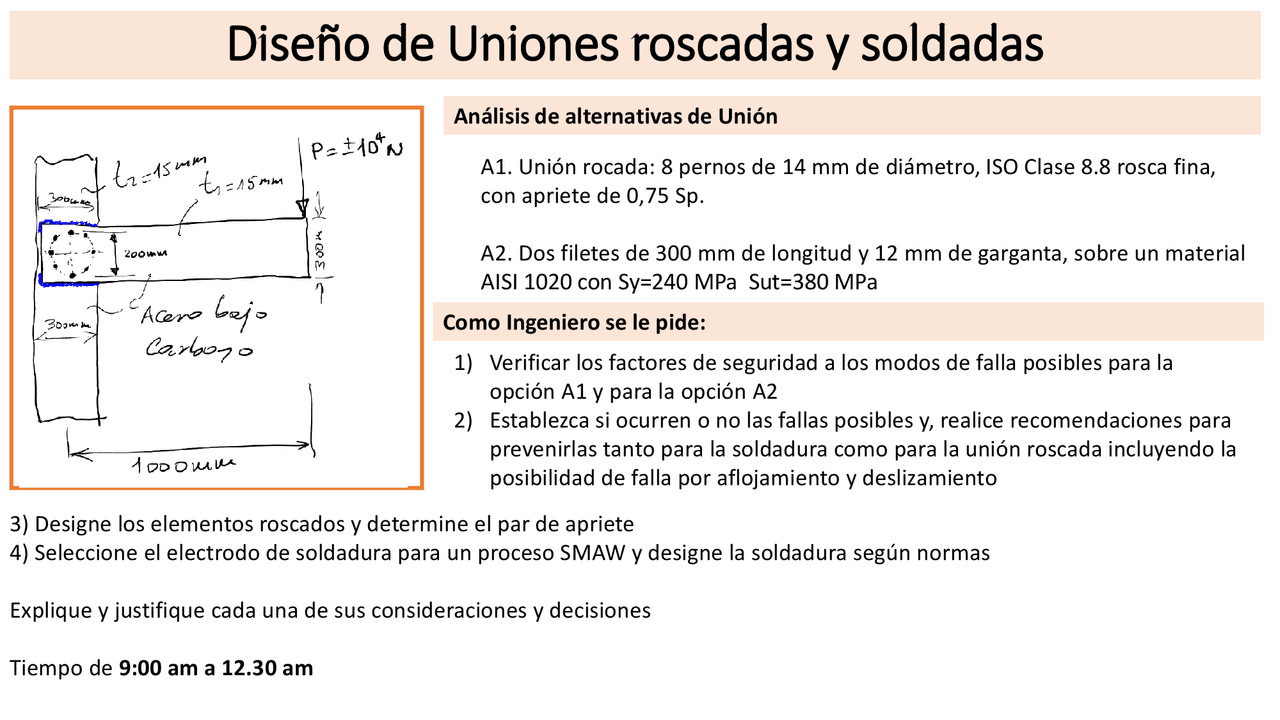

Diseño de Uniones roscadas y soldadas
Análisis de alternativas de Unión
A1. Unión rocada: 8 pernos de 14 mm de diámetro, ISO Clase 8.8 rosca fina,
con apriete de 0,75 Sp.
A2. Dos filetes de 300 mm de longitud y 12 mm de garganta, sobre un material
AISI 1020 con Sy=240 MPa Sut=380 MPa
Como Ingeniero se le pide:
1) Verificar los factores de seguridad a los modos de falla posibles para la
opción A1 y para la opción A2
2) Establezca si ocurren o no las fallas posibles y, realice recomendaciones para
prevenirlas tanto para la soldadura como para la unión roscada incluyendo la
posibilidad de falla por aflojamiento y deslizamiento
3) Designe los elementos roscados y determine el par de apriete
4) Seleccione el electrodo de soldadura para un proceso SMAW y designe la soldadura según normas
Explique y justifique cada una de sus consideraciones y decisiones
Tiempo de 9:00 am a 12.30 am
