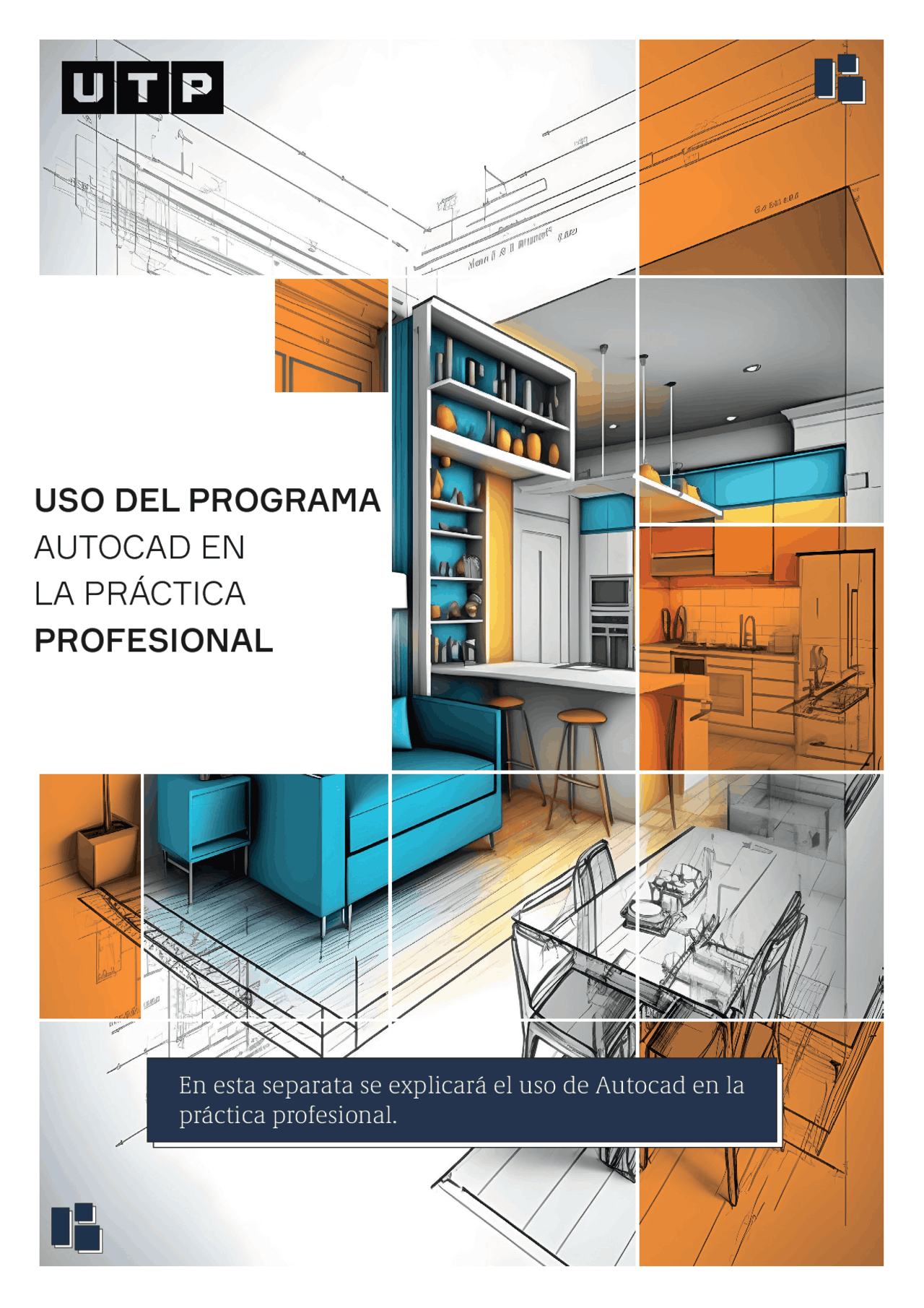

USO DEL PROGRAMA

AUTOCAD EN

LA PRÁCTICA

PROFESIONAL

En esta separata se explicará el uso de Autocad en la

práctica profesional.

Índice

A. Proyecto integral de una vivienda B. Remodelación interior de cocina y sala comedor C. Proyecto de infraestructura deportiva – ESTADIO MUNICIPAL D. Proyecto de infraestructura de salud – POLICLÍNICO

En base a estas condicionantes y con la documentación en regla, se procedió a elaborar el diseño de la vivienda considerando los requisitos del cliente donde como parte de esta etapa se realizó los planos de arquitectura en AutoCAD; así como las demás especialidades complementarias.

¿Cómo usé Autocad en el proyecto? A continuación, se muestra la

aplicación del software en el proyecto:

MEMORIA DESCRIPTIVA DEL PROYECTO:

1. UBICACIÓN

El anteproyecto se encuentra ubicado en El Jr. Peter Paul Rubens Mz C-1, lote 10, en el distrito de Santiago de Surco, provincia y departamento de Lima.

2. ACCESOS La ubicación del acceso se ha definido en base a un análisis que abarca factores

funcionales, técnicos y de orientación, entre otros. El terreno presenta un único frente de acceso sobre el Jr. Peter Paul Rubens, dado que es la única vía pública con la cual colinda. En este frente se ubican los 2 principales ingresos: un ingreso vehicular, un ingreso peatonal.

3. CONCEPCIÓN GENERAL Este anteproyecto no es solo una respuesta a la necesidad funcional que requieren las familias distribuidas en cada nivel para acoger sus necesidades de forma independiente, sino que mediante esta propuesta se busca acoger una integración como comunidad familiar, tanto en su desplazamiento, identidad, confort, seguridad y espacios tanto privados como comunes. La vivienda es recibida por un espacio en común en su primer nivel, que permite la diferenciación de accesos, ésta es repartida por la escalera, siendo éste el núcleo de circulación vertical que distribuirá e integrará cada nivel desde el semisótano hasta la azotea. Los límites del proyecto con el espacio público buscan un equilibrio entre la protección, la transparencia y la comunicación, mediante su lenguaje arquitectónico. El anteproyecto presenta todos los ambientes necesarios para desarrollar las distintas actividades que acoge la familia, ambientes de intercambio social, de descanso, de esparcimiento, de producción y privados, entre otros, se integran y relacionan cubriendo las necesidades básicas familiares.
4. ARQUITECTURA El proyecto tiene una arquitectura, moderna y funcional, que toma en cuenta a su entorno urbano, así como la topografía donde se desarrolla, generándose niveles en sus diferentes ambientes, jerarquizándolos entre sí. El proyecto se divide en un semisótano, 3 viviendas (divididas en 1 dúplex en los pisos 1 y 2, y dos departamentos en los pisos 3 y 4; y por último una azotea. El semisótano acoge el emplazamiento para 5 vehículos, una estación eléctrica, una cisterna y un área de taller mecánica. El dúplex, emplazado en el 1° y 2° nivel cuenta con dos accesos, uno privado y uno público. Por este ingreso público se puede acceder al área social, que se desarrolla en la parte central y principal de la casa, jerarquizada por una doble altura y una vista imponente al jardín posterior que se mimetiza en una composición de andenes con la topografía del cerro; colindante a este espacio principal se tiene la cocina, el baño de visitas y un área de estudio. Por el ingreso privado se puede acceder a la cocina, que cuenta con una despensa colindante a ella; y al ambiente de servicio distribuido en el primer y segundo nivel.

norma A.130 del RNE, para lo cual se han proyectado escaleras en anchos y distancias adecuadas, que conducen hacia espacios libres o pasillos cercanos a salidas hacia el exterior.

B. Remodelación interior de cocina y sala comedor

Departamento LRA 1105. Surquillo, Lima En el año 2021, recibí el encargo de remodelar dos ambientes interiores de un departamento de 62.50m2, los cuales acogían las áreas de la cocina y sala comedor, los cuales se integraban espacialmente por ser espacios abiertos y pequeños a la vez. Los clientes eran una pareja joven con una hija, los cuales tenían la necesidad de reorganizar el espacio en base a un estilo decorativo industrial contemporáneo, pero, sobre todo, que sea funcional. Uno de los requisitos más importantes era que se coloque una mesa comedor para mínimo 6 personas, lo cual fue un desafío en el diseño interior ya que los ambientes eran muy pequeños y concebir comprar un mueble no era lo más recomendable, sino diseñar el mueble en base a un criterio funcional, ergonómico y antropométrico. A continuación, se muestra las fotos de cómo se recibió el espacio. Al ser un proyecto de remodelación interior, se realizó un levantamiento arquitectónico el cual permitió elaborar el plano de situación actual y propuesta nueva utilizando el programa AutoCAD.

En base a esta informacion y recogiendo las necesidades de los clientes se procedió a elaborar el diseño interior de los ambientes donde como parte de esta etapa se realizó los planos de arquitectura general y de muebles en AutoCAD. El resultado de la fase de diseño permitió la ejecución de la obra obteniendo el siguiente resultado:

recinto deportivo, sino espacios complementarios y tratamiento de espacios públicos que cubran las necesidades comerciales y aparcamiento según la normativa y que debía ejecutarse en cuatro (4) etapas. MEMORIA DESCRIPTIVA DEL PROYECTO:

1. UBICACIÓN El terreno para la construcción del proyecto Estadio Municipal Satipo se encuentra emplazado en:

• Departamento: Junín
• Provincia: Satipo
• Distrito: Satipo Cuenta con un área total de 51,809.32 m2 y un perímetro de 926.97 m.

2. LÍMITES Y COLINDANCIAS:

• Sur – Este: Avenida industrial con 224 m
• Nor – Este: Calle s/n con 204 m
• Sur – Oeste: Calle 12 con 216 m
• Nor – Oeste: Carretera 24A con 283m

3. ACCESIBILIDAD

El terreno orienta su ingreso principal peatonal en la intersección de la carretera 24A y la Avenida Industrial. Además, a lo largo de las tribunas oriente y occidente se disponen dos ingresos para el público general con sus estacionamientos.

4. ETAPAS DE PROYECTO El proyecto se ejecutará en 4 etapas, las cuales se desarrollan conforme a la siguiente estructura:

• Etapa 1: La primera etapa comprende el desarrollo del diseño urbano en la intersección de la Avenida Industrial y la Carretera 24A. En él se integra una losa deportiva a desnivel, puestos de comida a lo largo de la fachada Norte y el ingreso a la zona administrativa del Estadio. Por la Carretera 24A se accede a la tribuna occidente con el estacionamiento público e ingreso para deportistas que se alojarán en el tercer y cuarto nivel del bloque administrativo y podrán acceder a la cancha a través de un acceso privado y directo desde

Planta general del anteproyecto Estadio Municipal Satipo Fuente: Arq. Daniel Cataño Espinoza Cortes generales del anteproyecto Estadio Municipal Satipo Fuente: Arq. Daniel Cataño Espinoza

Elevaciones generales del anteproyecto Estadio Municipal Satipo Fuente: Arq. Daniel Cataño Espinoza Detalles constructivos del anteproyecto Estadio Municipal Satipo Fuente: Arq. Daniel Cataño Espinoza

• Planta primer nivel según arquitectura : 500.00 m
• Planta segundo nivel según arquitectura : 365.00 m
• Planta tercer nivel según arquitectura : 365.00 m
• Planta cuarto nivel según arquitectura : 270.00 m
• Planta azotea según arquitectura : 35.00 m

3. AREA LIBRE El terreno tiene un área libre de 349.10 m2 correspondiente a un 30.17% del área total.
4. EL PROYECTO El proyecto propone:

• OBRAS DE EXCAVACION: Se procederá a hacer trabajos de movimiento de tierra y excavación para las instalaciones en la planta del semisótano y cisterna, según plano arquitectura A-01.
• OBRAS DE DEMOLICIÓN: Se demolerá el cerco frontal existente al finalizar la etapa de obra nueva al interior (ítem 9.3), según detallan los planos de arquitectura A-02, A-03, A-04; para posteriormente replantear la fachada exterior considerando un acceso peatonal, una garita de control y el ingreso vehículos.
• OBRA NUEVA: Semisótano: Se accede a este nivel a través de un núcleo de circulación vertical (ascensor y 2 escaleras), así como una rampa vehicular que da acceso a los estacionamientos. Este nivel acoge las siguientes áreas: laboratorio, toma de muestras, zona de espera, depósito de material quirúrgico, 2 depósitos complementarios, depósito de basura, cuarto de limpieza, baño de hombres, baño de mujeres, área de tableros eléctricos generales, cuarto de bombas y estacionamiento para 5 vehículos. Primer piso: Se accede a este nivel a través del cerco frontal que cuenta con un ingreso peatonal a nivel 0.00 con una garita de control. Este nivel acoge las siguientes áreas: Recepción, sala de espera, área de caja y contabilidad, pasillo de circulación, farmacia, almacén de medicamentos, triaje, tópico, 5 consultorios médicos, administración, área de archivo, cuarto de control y videovigilancia, área de rayos X, área de revelado, área de tomografía, depósito de material quirúrgico, cuarto de limpieza, área de tableros eléctricos, baño de hombres, baño de mujeres, baño para discapacitados, baño para personal. La conexión de este nivel con los complementarios es a través de un núcleo de circulación vertical (ascensor y 2 escaleras).

Segundo piso: Se accede a este nivel a través de un núcleo de circulación vertical (ascensor y 2 escaleras). Este piso se ubica en el nivel +4.50 y acoge las siguientes áreas: centro de admisión, zona de espera, pasillo de circulación, 9 consultorios, 2 consultorios odontológicos, 1 consultorio de ecografía, estación de doctores, archivo, depósito de material quirúrgico, cuarto de limpieza, área de tableros eléctricos, baño de hombres, baño de mujeres, baño para discapacitados, baño para personal. Tercer piso: Se accede a este nivel a través de un núcleo de circulación vertical (ascensor y 2 escaleras). Este piso se ubica al nivel +7.50 acogiendo el área de intervenciones quirúrgicas con las siguientes áreas: sala de espera, baño, counter de enfermeras, estación de enfermeras con baño, área de neonatología / sala de bebes, sala de parto, sala de dilatación, sala de recuperación, 2 salas de operaciones, área de recuperación post operatoria, unidad de cuidados intensivos, sala de esterilización con baño, estación de doctores con baño, baño de personal y depósito de material quirúrgico. Cuarto piso: Se accede a este nivel a través de un núcleo de circulación vertical (ascensor y 2 escaleras). Este piso se ubica al nivel +10.50 acogiendo el área de hospitalización o internamiento con las siguientes áreas: sala de espera, baño, cafetería, cocina, counter de enfermeras, estación de enfermeras con baño, 6 habitaciones con baño, lavandería, depósito de material quirúrgico y terraza tendal. Azotea: Se accede a este nivel a través de un núcleo de circulación vertical (ascensor y 1 escalera). Este piso se ubica al nivel +13.50 y acoge las siguientes áreas: deposito, baño y terraza. A continuación, se muestra parte del expediente técnico que se desarrolló utilizando el programa AutoCAD, donde se aprecia la interfaz del programa con el dibujo del plano plantas, cortes y elevaciones trazados en la pestaña “Model” del programa. Dibujo de plantas generales en Autocad del anteproyecto Policlinico Pachacamac Fuente: Arq. Daniel Cataño Espinoza
